ADL5330

VGA、ゲイン制御範囲60dB、10MHz~3GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

機能
  • 電圧制御アンプ/減衰器
  • 動作周波数範囲:10MHz~3GHz
  • 出力パワー制御を最適化
  • 優れた直線性:OIP3 31dBm@900MHz
  • 出力ノイズ・フロア:-150dBm/Hz@900MHz
  • 50Ωの入力および出力インピーダンス
  • シングルエンド動作または差動動作
  • 広いゲイン制御範囲:-34~+22dB@900MHz
  • デシベル・リニアのゲイン制御機能:20mV/dB
  • 単電源:4.75~5.25V
製品概要
show more Icon

ADL5330は、最大周波数3GHzのアプリケーションを対象とする、高性能電圧制御VGA(可変ゲイン・アンプ)/減衰器です。信号パスの平衡構造により、歪みを最小限に抑えると同時に、低ゲインと高周波数での寄生カップリングにより発生するスプリアス混入の危険性を減らします。

信号源、負荷共に平衡回路で動作させることを推奨しますが、入力がシングルエンドの場合は内部で差動に変換されます。入力インピーダンスは、INHIとINLOとの間で50Ωです。出力は一般に、グラウンドに接続された50Ω負荷に1:1バラン・トランスを介して接続されます。4.75~5.25Vの単電源が必要です。

50Ωの入力システムでは、印加された電圧を、シングルエンド信号源から駆動された場合でも高い直線性と優れた同相ノイズ除去を持つ一対の差動電流に変換します。次に、これらの信号電流は、ゲイン全体に渡って高精度を実現する、当社独自のデシベル・リニア特性を持った電圧制御減衰器に加えられます。GAINピンには、最小ゲインの0Vから最大ゲインの1.4Vまでの電圧を、スケーリング係数20mV/dBで入力することができます。

高精度広帯域減衰器の出力は、差動トランスインピーダンス出力段に加えられます。この出力段では50Ωの差動出力インピーダンスが設定され、OPHIピンとOPLOピンを駆動します。ADL5330にはパワーダウン機能があります。パワーダウンにするには、ENBLピンにローレベルを入力します。パワーダウン・モード時の消費電流は250μAです。ADL5330は、アナログ・デバイセズ独自の高性能相補バイポーラICプロセスにより製造されています。

ADL5330は24ピン(4mm×4mm)、鉛フリーLFCSPで供給され、-40°C~+85°Cの環境温度範囲にわたって動作が規定されています。


アプリケーション

  • RFとIFでの送信、受信のパワー制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADL5330

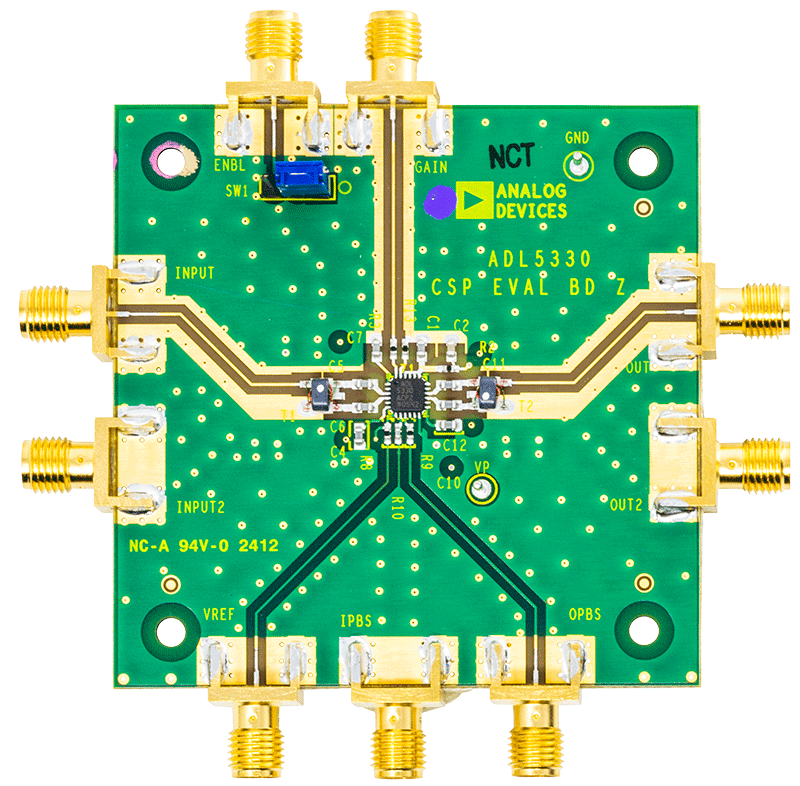

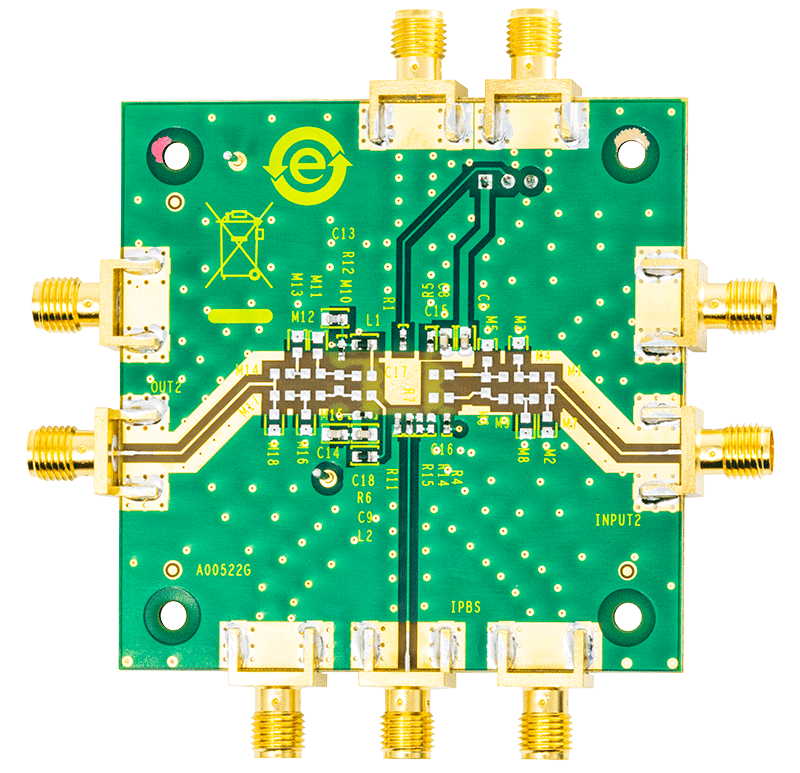

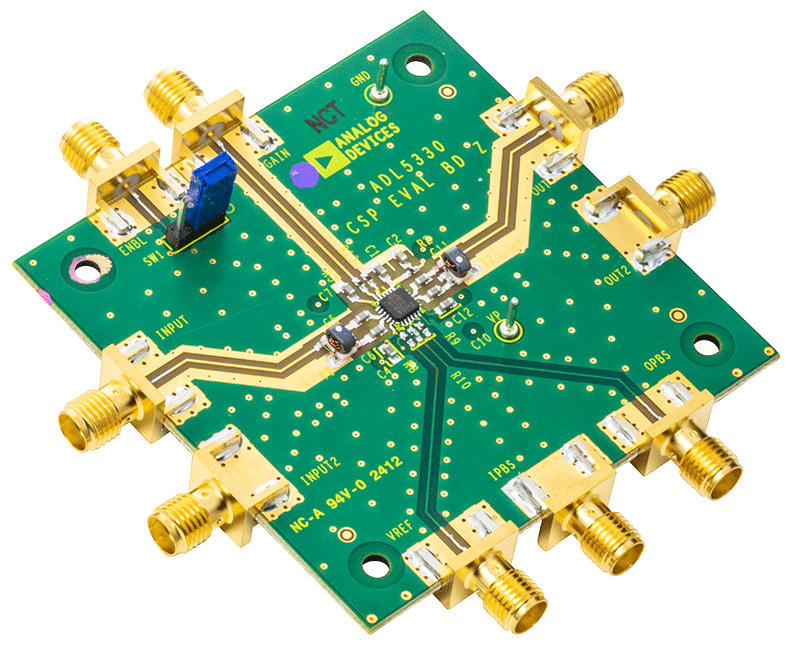

ADL5330 Evaluation Board

zoom

EVAL-ADL5330

ADL5330 Evaluation Board

ADL5330 Evaluation Board

製品の詳細

ADL5330-EVALZ is a fully populated, 4-layer, FR4-based evaluation board designed to allow easy evaluation of all features of the ADL5330 analog controlled VGA.  The evaluation board contains bypassable transformers to allow single ended or differential inputs and outputs. An SMA connector is used to access the analog gain control pin. This evaluation board requires only a single supply within the range of 4.5V to 5.5V.
