ADL5308

高速な応答性を持ちながら10pAから25mAまでカバーする188dBの対数コンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$9.82
特長
  • IPDが220μAから10nAまで階段状に変化する条件下での高速過渡応答
    • 立上がり/立下がり時間:<2.4μs
    • 2dBの電気的信号(1dBの光信号)のセトリング・タイム:<3.5μs
  • 平坦な周波数応答/アンダーシュートなし
  • 帯域幅:970kHz(IINP = 10nA時)
  • 正確に調整された対数応答
    • 対数スロープ:200mV/dec
    • 対数適合誤差:±0.2dB(25°C、10nA~1mAのIINP範囲)
  • 比率を入力することで光学的ゲインを直接測定
  • 調整可能なヒステリシスとラッチ・イネーブルを備えたコンパレータ
  • I2C調整可能
    • 適応フォトダイオード・バイアス
    • コンパレータ基準レベル
  • 必要な外付け部品が最小限
  • PSRR:34dB(20kHz時)/IINP:10nA
  • 2 mm × 3 mm、14端子LGAパッケージ
製品概要
show more Icon

ADL5308は、光ファイバ・システムにおける広いダイナミック・レンジの信号レベル・モニタリングに最適化されたトランスインピーダンス・ログ・アンプです。

INPピンの入力電流とリファレンス電流の比の対数に比例する温度補償された正確な出力電圧を生成します。リファレンス電流は内部で生成することも、IREFインターフェースを通じて外部から供給することもできます(対数比検出)。対数スロープとインターセプトはどちらも、公称値(それぞれ200mV/ディケードおよび10pA)となるよう正確に調整されます。

低インピーダンスのVLOG対数出力は、A/Dコンバータ(ADC)など広範な回路を駆動する能力を備えており、そのゲインは、FBピンを駆動する抵抗分圧器を追加することによって調整できます。

内蔵の高速コンパレータは、I2Cを介してプログラムされるかCREFインターフェースを介して供給される外部のリファレンス・レベルと対数出力とを比較するコンパクトなソリューションを実現します。このコンパレータは、調整可能なヒステリシスとオプションの出力ラッチ機能(HYSTピンを使用)を備えています。

適応フォトダイオード(PD)バイアスは、PDBピンを通じてサポートされます。ダイオード電流が低い状態では、暗電流を最小限に抑えるために逆方向PDバイアスが低く保たれます。入力電流が上昇すると、PDの飽和による非線形性を避けるために、バイアス電圧は電流に応じて線形に調整されます。初期バイアス・レベルおよび電流が上昇したときのスケール・ファクタはI2Cを通じて設定できます。

ADL5308は、−40°C~+105°Cの周囲温度で動作するように仕様規定され、2mm × 3mm、14端子の小型LGAパッケージで提供されます。

アプリケーション

  • 光パワーの監視
  • エルビウム添加光増幅器(EDFA)
  • 質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 2
    1Ku当たりの価格 最低価格:$9.82

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    ADL5308ACCZ
    • HTML
    • HTML
    ADL5308ACCZ-R7
    • HTML
    • HTML
    ソフトウェアおよび製品のエコシステム

    ソフトウェアおよび製品のエコシステム

    評価用キット

    評価用キット 1

    reference details image

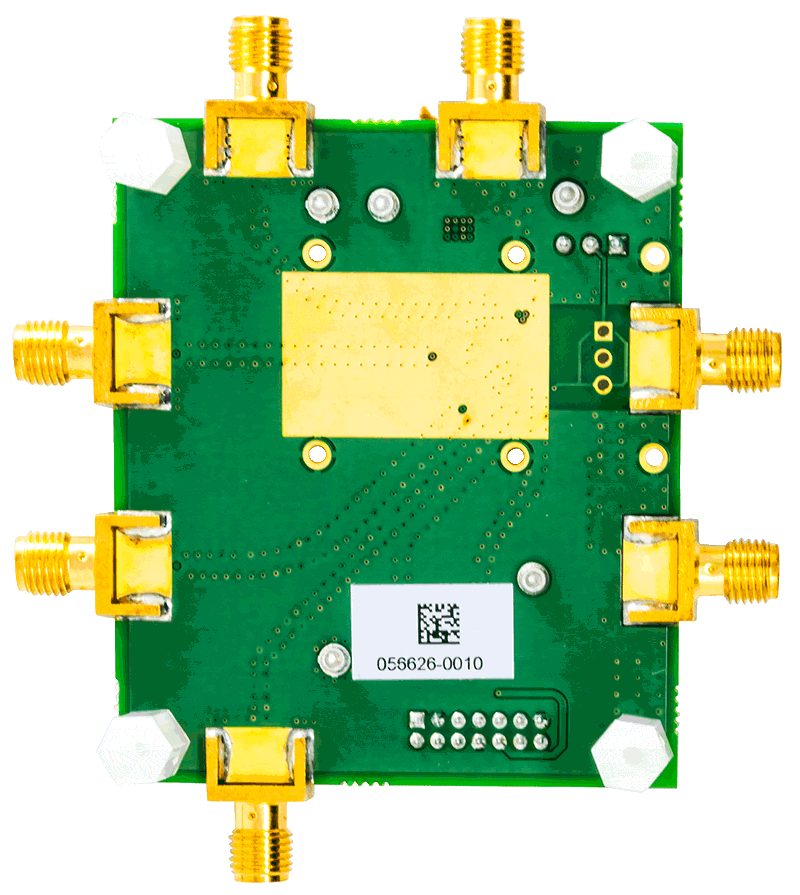

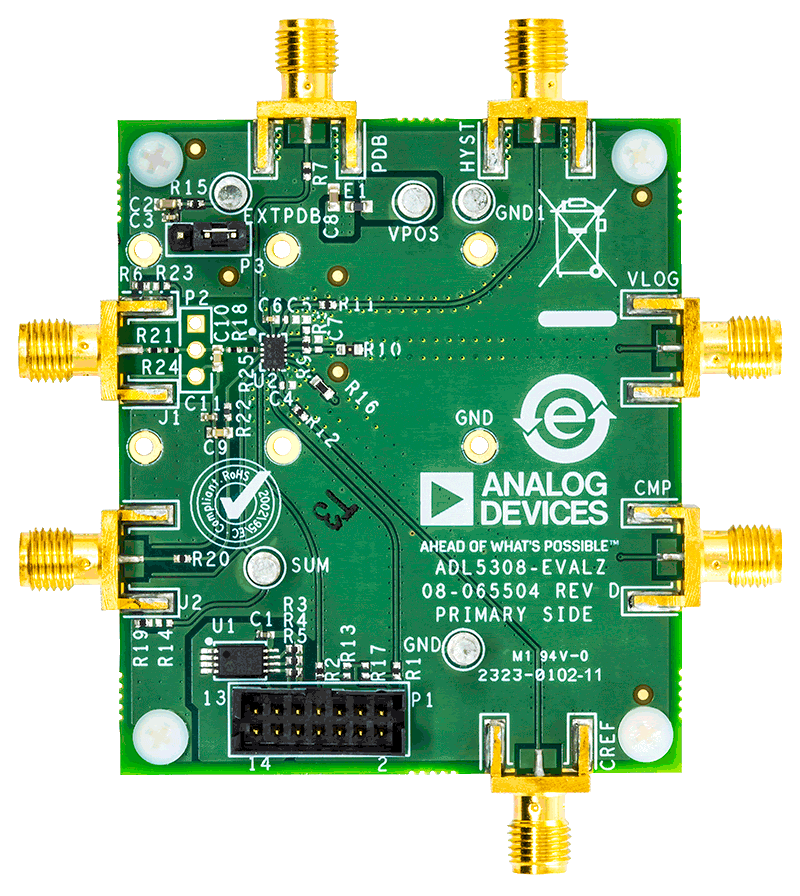

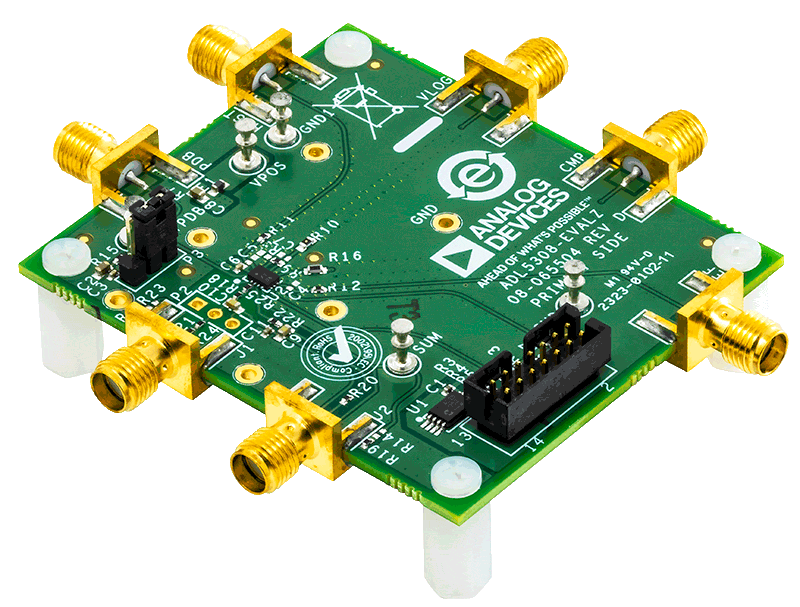

    EVAL-ADL5308

    ADL5308(高速な応答性を持ちながら10pAから25mAまでカバーする188dBの対数コンバータ)の性能評価

    zoom

    EVAL-ADL5308

    ADL5308(高速な応答性を持ちながら10pAから25mAまでカバーする188dBの対数コンバータ)の性能評価

    ADL5308(高速な応答性を持ちながら10pAから25mAまでカバーする188dBの対数コンバータ)の性能評価

    機能と利点

    • ADL5308のフル機能評価用ボード
    • 外部の電気的入力またはオンボードのフォトダイオード(PD)による光入力をサポート
    • オンチップまたは外部のPDバイアス(PDB)
    • コンパレータのリファレンス・コネクタと出力コネクタ(ヒステリシスを調整可能)

    製品の詳細

    ADL5308-EVALZ評価用ボードを使用すると、ADL5308対数コンバータICを評価できます。

    ADL5308はモノリシック対数トランスインピーダンス・アンプで、光ファイバ・システムにおける低周波および広いダイナミック・レンジの信号パワーの測定用に最適化されています。INPピンの入力電流と内部リファレンス電流の比の対数に比例する出力電圧を生成します。リファレンス電流は、外部からIREFインターフェースを通じて供給することもできます。

    対数スロープとインターセプトはどちらも、公称値(それぞれ200mV/decおよび10pA)となるよう出荷時に調整されます。どちらもI2Cインターフェースを介して調整できます。

    ADL5308の完全な仕様は、アナログ・デバイセズから入手できるADL5308のデータシートに記載されています。ADL5308-EVALZ評価用ボードを使用する際は、ユーザ・ガイドと併せてADL5308のデータシートを参照してください。
