製品概要
機能と利点
- ±40 Vまでの故障および過電圧保護
- 電源オフ時に信号パスをオープン
- 電源オン時の信号パス抵抗: RON
- 電源最大定格（VDD to VSS）: 44 V
- 低いオン抵抗(RON): 80 Ω (typ)
- パス電流リーク: +25°Cで最大1 nA
- 低消費電力: 0.8µW (typ)
- ラッチアップ保護機能を内蔵
製品概要
ADG465は、SOT-23とMSOPパッケージを採用したシングル・チャンネル・プロテクタです。チャンネル・プロテクタは、信号パスに直列に接続して信号パス内の過渡電圧から敏感な部品を通電の有無によらず保護します。このチャンネル・プロテクタは、チャンネルの保護機能が電源の有無によらず機能するため、電源シーケンスによりアナログ入力の保護を常に保証できないアプリケーションでの使用に最適です(例えばホット・インサーション・ラック・システム)。
チャンネル・プロテクタはNチャンネルMOSFET、PチャンネルMOSFETともう１つのNチャンネルMOSFETが直列に接続されています。チャンネル・プロテクタは通常動作、つまり（VSS + 1.5 V）< VIN < （VDD − 1.5 V）、では直列抵抗のような働きをします。
チャンネルのアナログ入力が電源電圧（VDD と VSS = 0 Vを含む）を超えた時、MOSFETの１つがオフになり、出力がVSS + 1.5 V 又は VDD − 1.5 Vにクランプします。過電圧又は電源損失が生じた時、回路と信号源が保護されます。チャンネル・プロテクタは−40 V から +40 Vまでの過電圧入力に耐えられます。

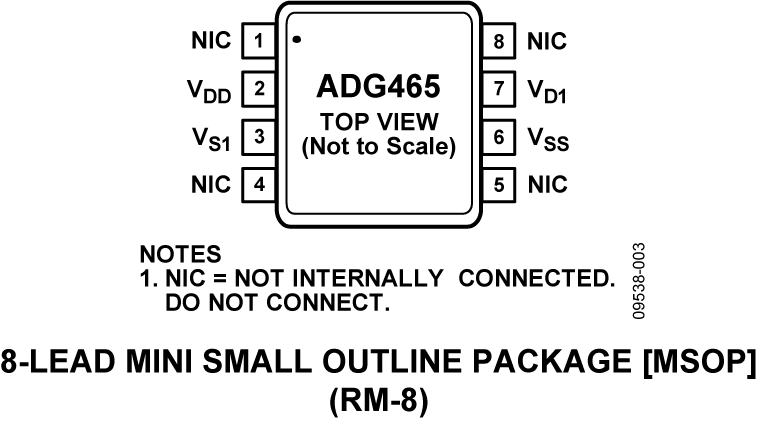

ADG465は、両電源と単電源で動作することができます。チャンネルは、電源を接続するとオンになり、電源を切り離すとオフ(オープン)になります。±15 Vの電源で、ADG465のオン抵抗は80 Ω (typ)で、リーク電流は±1 nA (max)です。電源を切り離した場合の入力リーク電流は約±0.005 µA(typ)です。ADG465は6ピンSOT-23パッケージと8ピンMSOPパッケージを採用しています。
製品ハイライト
- 故障保護。
ADG465は−40 V から +40 Vまでの連続した電圧入力に耐えられます。電源の切断、あるいはADG465に過電圧が加わる事による障害が生じた時、出力はクランプされます。
電源切断時に、電流はナノアンペアレベルに制限されます。 - 低消費電力。
- 低RON ：80 Ω（代表値）。
- トレンチ・アイソレーションによるラッチアップ保護構造。
誘電体アイソレーションはpチャンネルMOSFETとNチャンネルMOSFETを分離しラッチアップを防ぎます。
アプリケーション
- ATE装置
- 高感度測定装置
- ホット・インサーション・ラック・システム
- ADC入力チャンネルの保護
