ADG3233

(アップ / ダウン)ロジック・レベル変換器、バイパス・スイッチ機能、低電圧、1.65~3.6V

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.97
特長
  • 供給電圧レール(1.65~3.6V)で動作
  • 双方向レベル変換、片方向信号パス
  • 8ピンSOT23とMSOPパッケージ
  • バイパス動作および通常動作
  • 出力短絡保護回路内蔵
製品概要
show more Icon

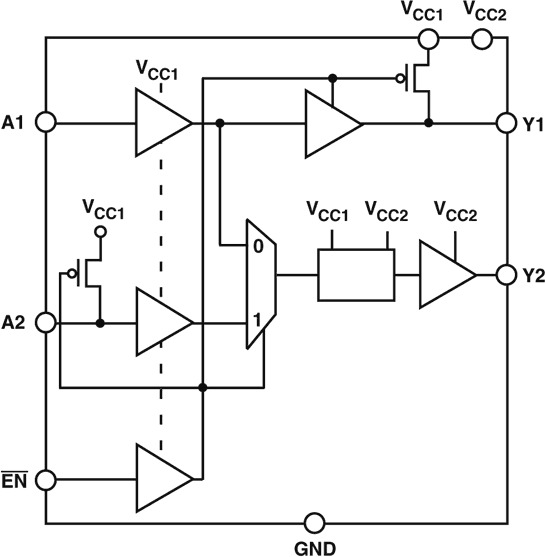

ADG3233は、サブミクロン・プロセスに基づいて設計されたバイパス・スイッチであり、1.65Vという低い電源電圧で動作します。1.65~3.6Vの電源電圧範囲での動作を保証しています。2つの電源電圧で動作するため、双方向のレベル変換が可能です。すなわち、低い電圧を高い電圧に変換することも、またその逆も可能です。信号経路は単方向で、データはAからYにのみ流れます。

このタイプのデバイスは、バイパス機能が必要なアプリケーションで使用できます。JTAGチェーン内のバイパス・デバイスやデイジーチェーン・ループ内のバイパス・デバイスに最適です。1つのスイッチを各デバイス、または複数のデバイスに使用できるため、チェーン内の1つまたは複数のデバイスを容易にバイパスできます。これは特に、ユーザが特定デバイスの設定変更を望まないJTAGチェーンやデイジーチェーンのアプリケーション内のデバイスをテストするときの時間オーバーヘッドの低減に有用です。

ADG3233は、そのピン数で最も小さいフットプリントのパッケージ2つに収められています。8ピンSOT23パッケージに必要なボード・スペースは、わずか2.9mm×2.8mmで、またMSOPパッケージが占めるボードの面積は約3mm×4.9mmです。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.97

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADG3233BRJZ-REEL7
  • HTML
  • HTML
ADG3233BRMZ
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 22, 2016

- 16_0021

Addition of Amkor Philippines as Alternate Assembly Site for 5L,6L and 8L SOT23 Packages

2 4, 2010

- 10_0009

Halogen Free Material Change for SOT_23 Products

5 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 22, 2016

- 16_0021

arrow down

Addition of Amkor Philippines as Alternate Assembly Site for 5L,6L and 8L SOT23 Packages

2 4, 2010

- 10_0009

arrow down

Halogen Free Material Change for SOT_23 Products

5 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

EVAL-8MSOP

Evaluation Board for 8 lead MSOP Devices in the Switch/Mux Portfolio

zoom

EVAL-8MSOP

Evaluation Board for 8 lead MSOP Devices in the Switch/Mux Portfolio

Evaluation Board for 8 lead MSOP Devices in the Switch/Mux Portfolio

機能と利点

  • 8 lead MSOP evaluation board
  • Clamp to allow the main device to be changed easily
  • Gold pin connectors to allow the addition of passive components
  • SMB connectors for the input/output of signals
  • Additional space on board to allow for prototyping

製品の詳細

The EVAL-8MSOPEBZ is the evaluation board for the 8 lead MSOP devices in the switch/mux portfolio which are to be purchased separately. A clamp is supplied with the board so that the device can be secured to the board without the need for soldering. This makes the board reusable for multiple devices.


The device can be clamped or soldered to the center of the evaluation board. Each pin of the device is broke out to a link that can be set to either VDD or GND and a wire screw terminal is provided to supply VDD and GND.  SMB connectors are on the board allow for additional external signals to be supplied to the device. In addition, there is space at the top of the board available for prototyping.


Full specifications of the device under test are available in the product data sheet, which should be consulted in conjunction with this user guide when using the evaluation board.
