ADF4030

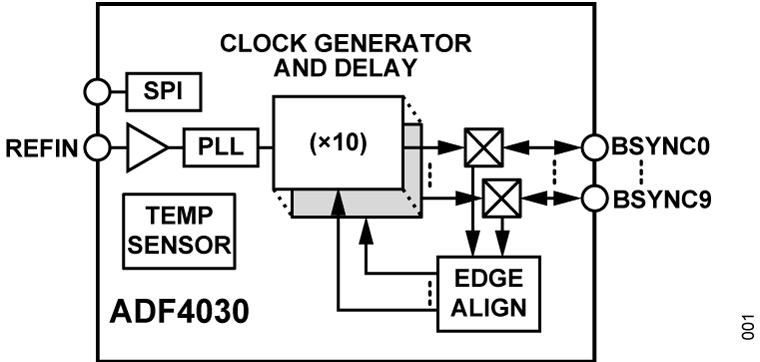

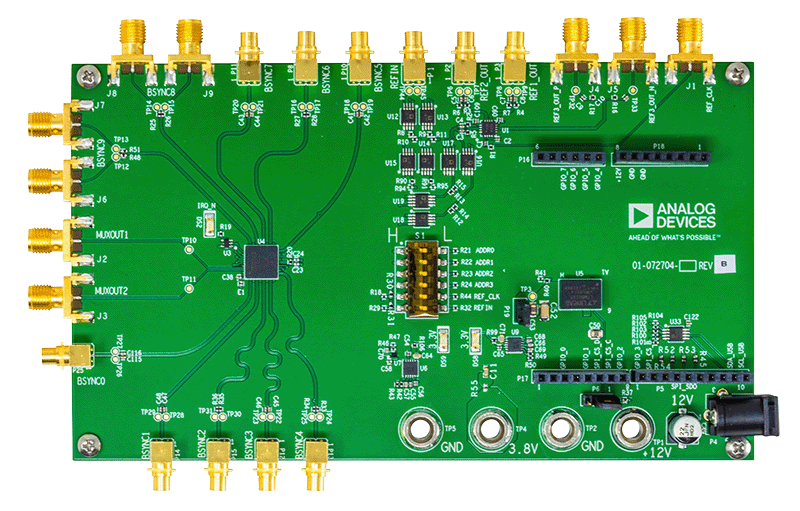

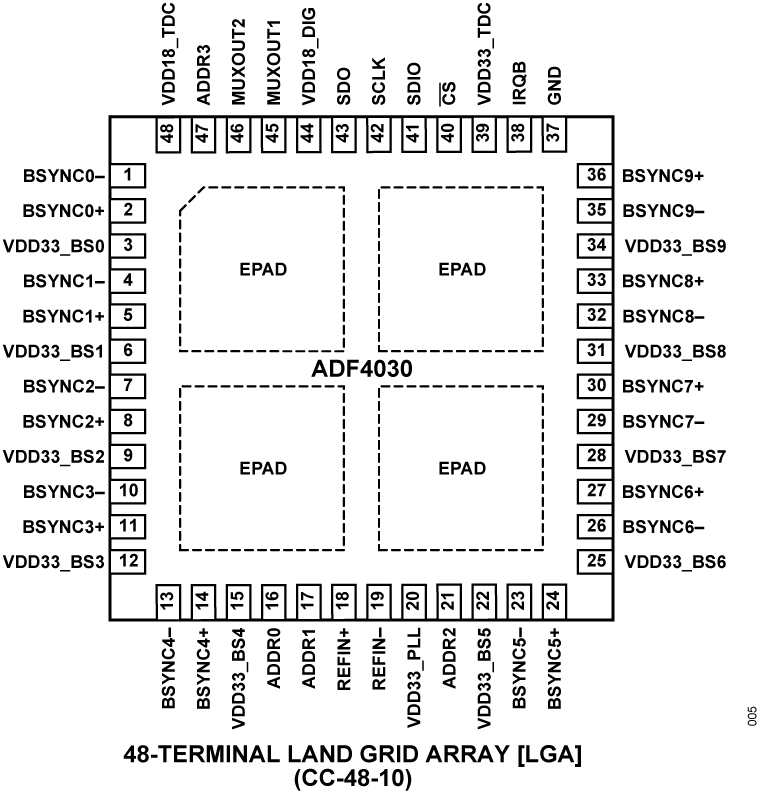

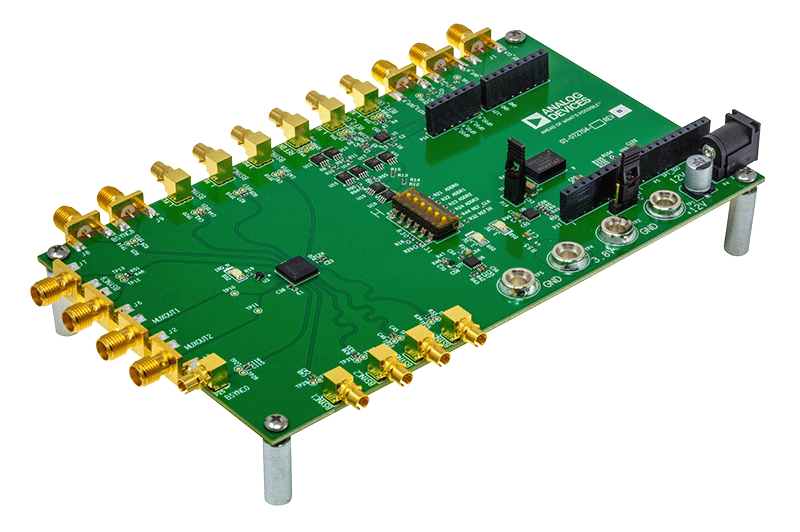

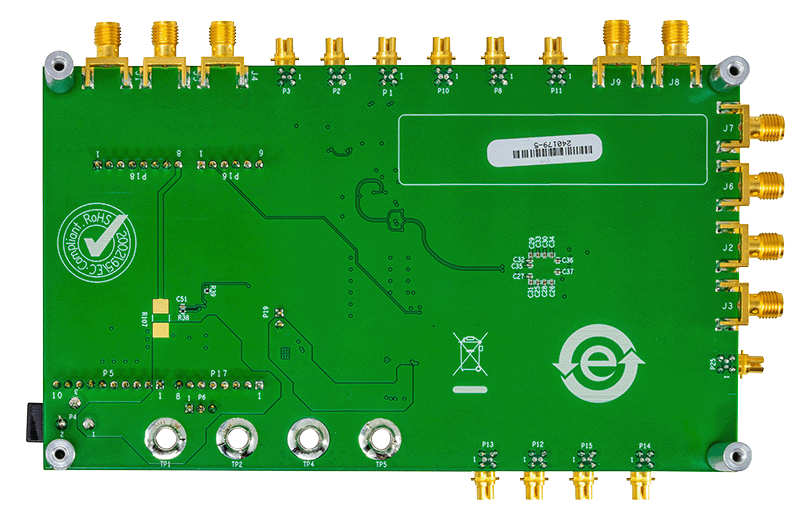

• ADF4030（10チャンネル高精度シンクロナイザ）、Arduinoインターフェース、電圧レギュレータを搭載したEV-ADF4030SD1Z評価用ボード
• 複数の方法でADF4030にリファレンス・クロックを提供可能
  • シグナル・ジェネレータからのシングル・エンド
  • 他のデバイスまたは追加のADF4030デバイスとの差動
• TwinaxコネクタおよびSMAコネクタを使用して、10本すべてのADF4030 BSYNC双方向I/Oラインにアクセス可能
• インターポーザ・ボードを使用して、ADF4030クロックとオシロスコープまたは他のボードとの容易な接続を実現
• SDP-K1コントローラ・ボードは、PCと評価用ボード間のインターフェースとして機能
• Arduinoコネクタを使用して、最大16枚のEV-ADF4030SD1Z評価用ボードをスタック可能
• Windows^®ベースのソフトウェアにより、ADF4030のすべての機能をPCから制御可能

EV-ADF4030SD1Zは、ADF4030（10チャンネル高精度シンクロナイザ）の性能を評価します。EV-ADF4030SD1Z評価用ボードの下にあるArduinoコネクタを使用して、SDP-K1コントローラ・ボードをこの評価用ボードに接続する必要があります。Arduinoコネクタを使用して、複数のEVADF4030SD1Z評価用ボードをSDP-K1コントローラ・ボード上にスタックアップできます。

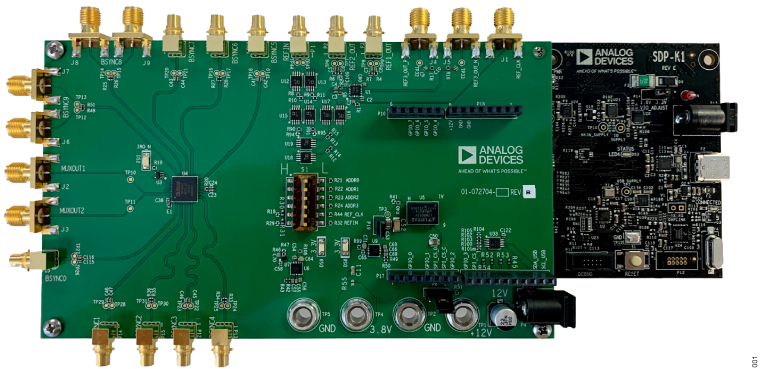

SDP-K1コントローラ・ボードを接続した評価用ボードの写真を図1に示します。この評価用ボードには、ADF4030（10チャンネル高精度シンクロナイザ）、電源コネクタ、SDP K1ボードへの接続に使用するArduinoコネクタが含まれています。この組み合わせにより、ACEソフトウェアを使用して評価用ボードのソフトウェア・プログラミングが可能になります。

ADF4030高精度シンセサイザの全仕様は製品データシートに記載されています。本評価用ボードを使用する際は、このユーザ・ガイドと併せてご確認ください。

• Multi-Channel, Wideband System Development Platform Using Apollo (AD9084)
• Mates With Xilinx VCU118 Evaluation Board (Not Included)
• 16x RF Receive (Rx) Channels
• Total 16x 8GSPS to 20GSPS ADC
• Digital Down Converters (DDCs), Each Including Complex Numerically-Controlled Oscillators (NCOs)
• Programmable Finite Impulse Response Filters (pFIRs)
• Complex Finite Impulse Response Filters (CFIRs)
• 16x RF Transmit (Tx) Channels
• Total 16x 8GSPS to 28GSPS DAC
• Digital Up Converters (DUCs), Each Including Complex Numerically-Controlled Oscillators (NCOs)
• Programmable Finite Impulse Response Filters (pFIRs)
• Complex Finite Impulse Response Filters (CFIRs)
• Flexible Rx & Tx RF Front-Ends
• Rx: Filtering, Amplification, Digital Step Attenuation for Gain Control
• Tx: Filtering, Amplification
• Flexible Clock Distribution
• On-Board Clock Distribution from Single External 400MHz Reference
• Support for External Converter Clock per AD9084 via solder rework
• On-Board Power Regulation from Single 12V Power Adapter (Included)

• Mates to ADXBAND16EBZ Digitizing Card & VCU118 PMOD Interface (Cable Included)
• Provides Both Individual Adjacent Channel Loopback and Combined Channel Loopback Options
• Combined Tx Channels Out Option
• Combined Rx Channels In Option

Easy Control Tools and Platform Interfaces to Simplify Software Framework Developments:

• IIO Oscilloscope GUI
• MATLAB Add-Ons & Example Scripts
• Example HDL Builds including JESD204C Bring-Up
• Embedded Software Solutions for Linux and Device Drivers

• Multi-Chip Synchronization for Power-Up Phase Determinism
• System-Level Amplitude/Phase Alignment Using NCOs
• Low-Latency ADC-to-DAC Loopback Bypassing JESD Interface
• pFIR Control for Broadband Channel-to-Channel Amplitude/Phase Alignment
• Fast-Frequency Hopping

The ADXBAND16EBZ contains four AD9084 mixed‑signal front‑end devices, including the RF front end, clocking, and power circuitry. The ADXBAND16EBZ serves as a complete system solution targeting common applications such as phased‑array radars, wideband systems, and ground‑based SATCOM. Its primary target application is a 16‑Tx/16‑Rx direct X‑band sampling phased array.

The platform is intended as a testbed for demonstrating multi‑chip synchronization, as well as implementing system‑level calibrations, beamforming algorithms, and other signal‑processing techniques. The system is designed to interface with the VCU118 Evaluation Board from Xilinx^®, which features the Virtex^® UltraScale+™ XCVU9P FPGA, along with provided reference software, HDL code, and MATLAB system‑level interfaces.

A 16‑Tx/16‑Rx Calibration Board can be used to develop system‑level calibration algorithms, including demonstrations of power‑up phase determinism. The Calibration Board provides improvements in combined‑channel dynamic range, spurious performance, and phase noise, and can be controlled via a MATLAB add‑on when connected to the PMOD interface of the VCU118.
