ADP7159

RF リニア電圧レギュレータ、2 A、可変出力、超低ノイズ、高 PSRR

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.60
特長
  • 入力電圧範囲: 2.3 V ~ 5.5 V
  • 可変出力電圧範囲(VOUT): 1.2 V ~ 3.3 V
  • 最大負荷電流: 2 A
  • 低ノイズ
    • 総合積分ノイズ: 0.9 µV rms(100 Hz ~ 100 kHz)
    • 総合積分ノイズ: 1.6 µV rms(10 Hz ~ 100 kHz)
  • ノイズ・スペクトル密度: 1.7 nV/√Hz(10 kHz ~ 1 MHz)
  • 電源電圧除去比(PSRR)
    • 68 dB(1 kHz ~ 100 kHz)
    • 45 dB @ 1 MHz
  • ドロップアウト電圧: 200 mV(typ)@ IOUT = 2 A、VOUT = 3.3 V
  • 初期精度: ±0.6% @ ILOAD = 10 mA
  • ライン、負荷、温度についての精度: ±1.5%
  • 詳細ついては、データシートを参照してください
製品概要
show more Icon

ADP7159は2.3 V ~ 5.5 Vで動作し、最大2 Aの出力電流を供給する可変出力リニア・レギュレータです。モデルにより1.2 V ~ 3.3 Vの出力電圧が用意されています。先進的な独自のアーキテクチャを採用する事により、高い電源電圧除去、超低ノイズ特性を実現し、わずか10μFのセラミック出力コンデンサで、優れたラインおよび負荷過度応答が得られます。

ADP7159には入力/出力電圧の関数として消費電力、PSRR性能を最適化した4種類のモデルが用意されています。

レギュレータADP7159の出力ノイズは0.9 μV rms typ(100 Hz ~100 kHz)で、ノイズ・スペクトル密度は1.7 nV/√Hz(10 kHz ~ 1 MHz)です。ADP7159は、10ピンの3 mm×3mm LFCSPと8ピンSOICパッケージを採用し、非常にコンパクトなソリューソンを実現できるだけではなく、小型、薄型フットプリントにおいて最大2 Aの出力電流が要求されるアプリケーションに対して優れた熱性能を提供します。

アプリケーション

  • ノイズに敏感なアプリケーションのレギュレーション: PLL、VCO、VCO内蔵のPLL
  • 通信関連およびインフラストラクチャ
  • バックホール、マイクロウェーブ・リンク

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.60

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP7159ACPZ-01-R7
  • HTML
  • HTML
ADP7159ACPZ-02-R7
  • HTML
  • HTML
ADP7159ACPZ-03-R7
  • HTML
  • HTML
ADP7159ACPZ-04-R7
  • HTML
  • HTML
ADP7159ARDZ-01-R7
  • HTML
  • HTML
ADP7159ARDZ-02-R7
  • HTML
  • HTML
ADP7159ARDZ-03-R7
  • HTML
  • HTML
ADP7159ARDZ-04-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADP7159

ADP7159 Evaluation Board

zoom

EVAL-ADP7159

ADP7159 Evaluation Board

ADP7159 Evaluation Board

機能と利点

  • Power supply rejection ratio (PSRR)
  • 68 dB from 1 kHz to 100 kHz; 45 dB at 1 MHz, VOUT = 3.3 V, VIN = 3.8 V
  • Low noise
    • 0.9 µV rms total integrated noise from 100 Hz to 100 kHz
    • 1.6 µV rms total integrated noise from 10 Hz to 100 kHz
  • Noise spectral density: 1.7 nV/√Hz from 10 kHz to 1 MHz
  • Low dropout voltage: 200 mV typical at VOUT = 3.3 V, IOUT = 2 A
  • Maximum output current: 2 A
  • Input voltage range: 2.3 V to 5.5 V
  • Low quiescent and shutdown current
  • Initial accuracy: ±0.6% at ILOAD = 10 mA
  • Accuracy over line, load, and temperature: ±1.5%
  • 10-lead 3mm x 3mm LFCSP and 8-lead SOIC packages

製品の詳細

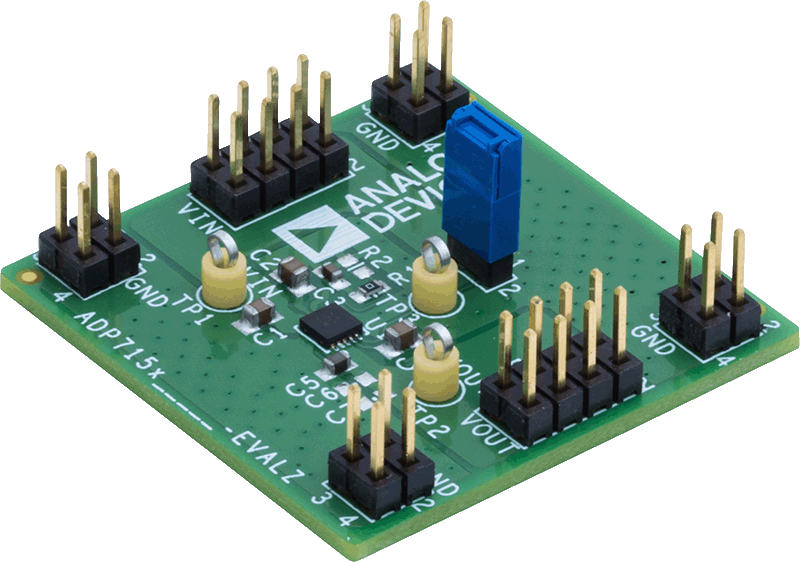

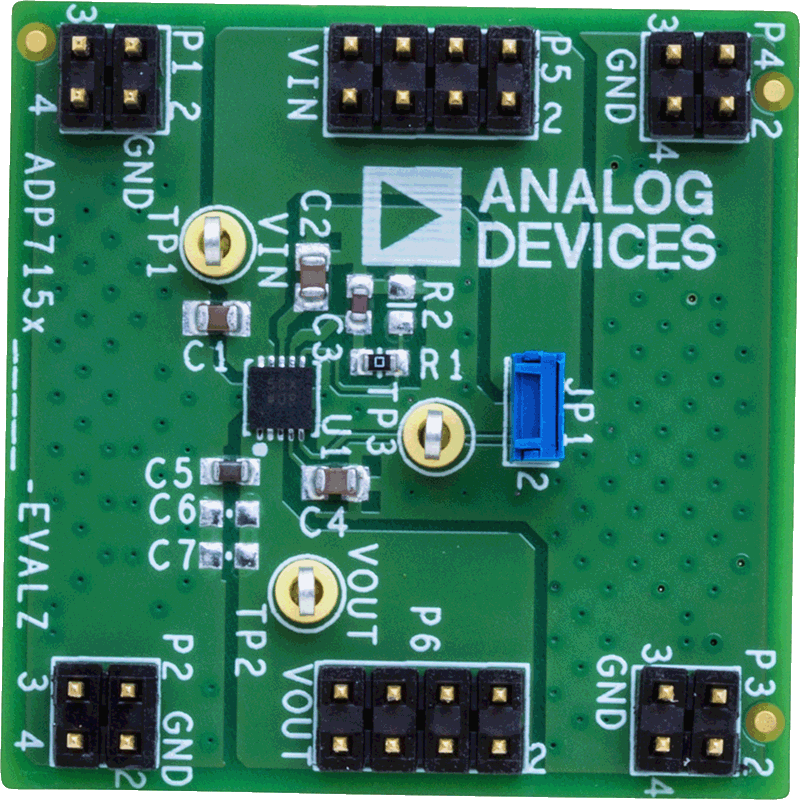

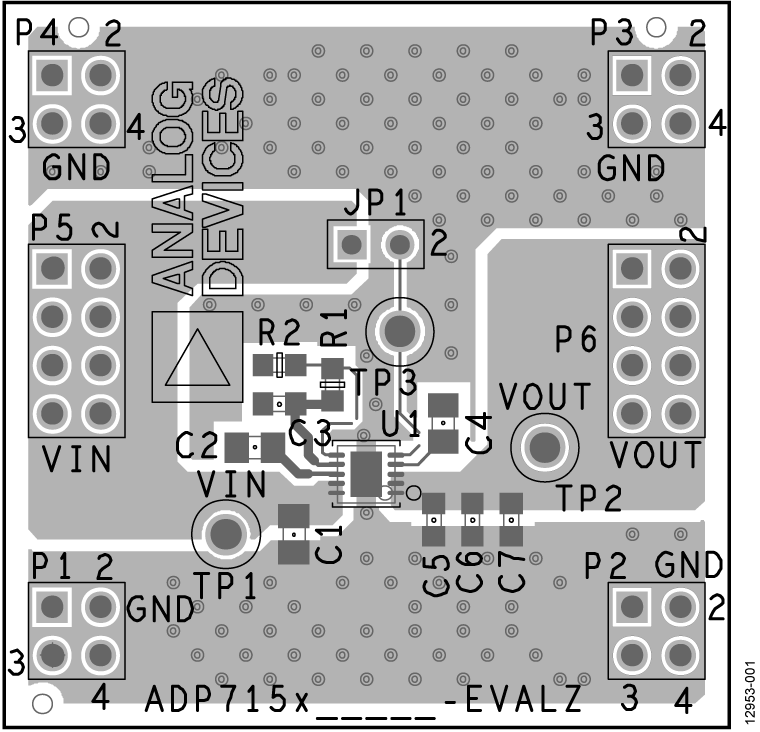

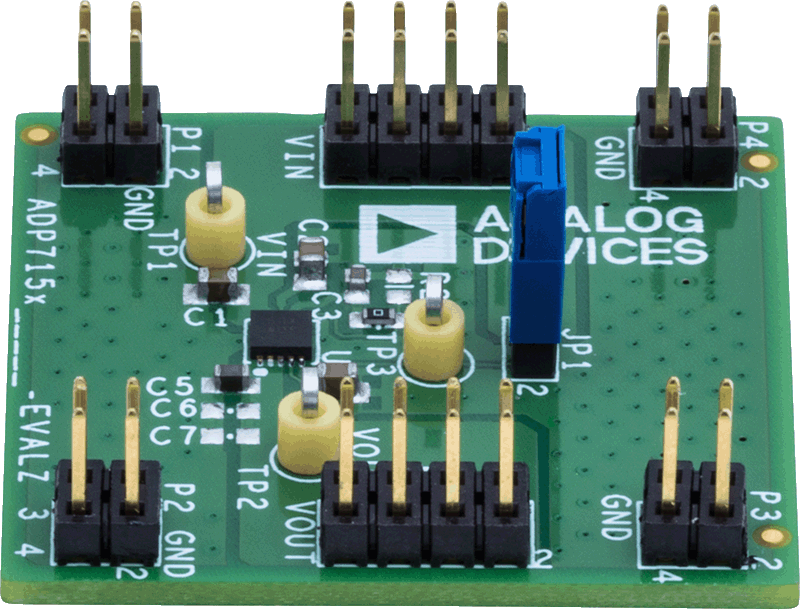

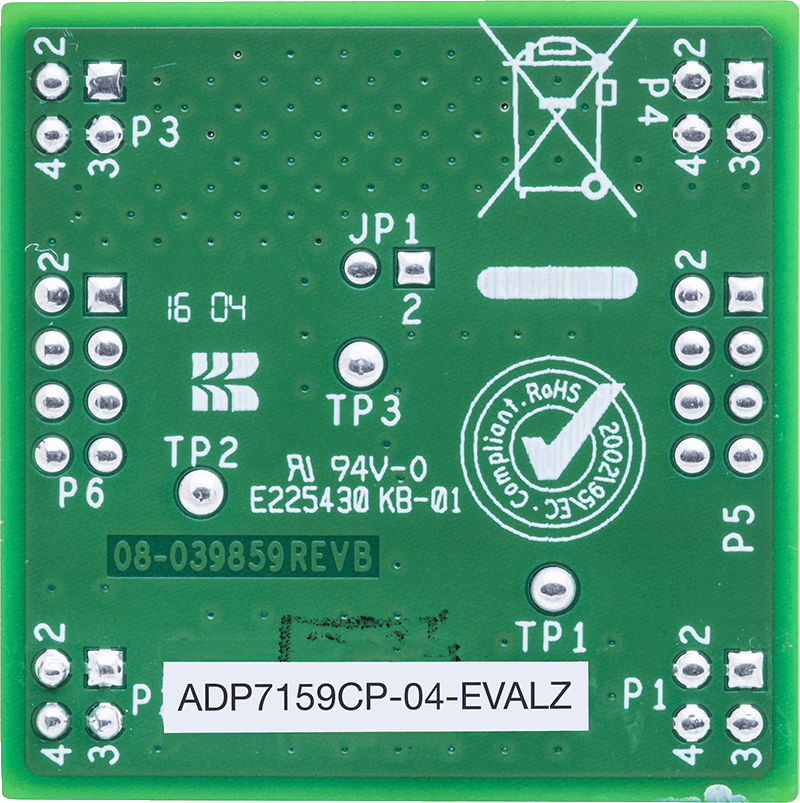

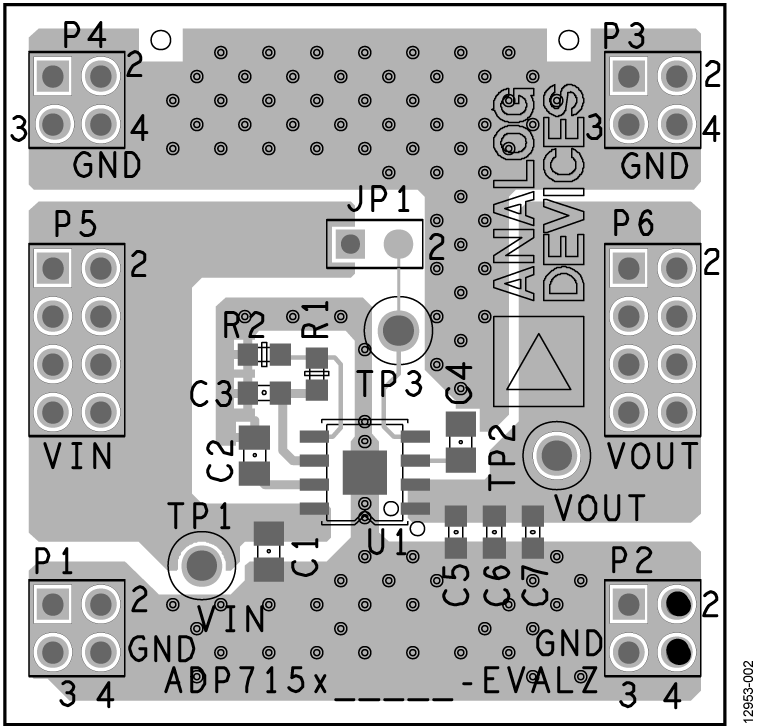

The ADP7159CP-04-EVALZ and ADP7159RD-04-EVALZ evaluation boards demonstrate the operation and functionality of the ADP7159 ultralow noise, 2 A, adjustable output, radio frequency (RF) linear regulator.


Simple device measurements such as line and load regulation, dropout voltage and ground current can be demonstrated using only a single voltage supply, load resistors, and a voltmeter or an ammeter.


Complete specifications for the ADP7159 ultralow noise, 2 A, adjustable output, radio frequency (RF) linear regulator are available in the ADP7159 data sheet available from Analog Devices, Inc., and should be consulted in conjunction with user guide UG-811 when using the evaluation boards.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
