ADE7878A

製造中

各相の有効／無効電力を提供する多相多機能電力量計IC

製品モデル: 2
1Ku当たりの価格: 最低価格：$7.94

Viewing:

製品情報

高精度：EN50470-1、EN50470-3、IEC 62053-21、IEC 62053-22、IEC 62053-23規格に対応
3相／3線式、3相／4線式（デルタ結線またはWYE結線）電力量計、その他の3相方式と互換
各相およびシステム全体に、総合（基本波および高調波）有効／無効／皮相電力量と基本波有効／無効電力量を供給
1000:1のダイナミック・レンジで、有効／無効電力量の計測誤差が0.1％（代表値）（T_A = 25℃）
3000:1のダイナミック・レンジで、有効／無効電力量の計測誤差が0.2％（代表値）（T_A = 25℃）
平均実効値測定値が低リップル実効値レジスタで利用可能
電流トランスおよびdi/dt電流センサーに対応
中性電流入力専用ADCチャンネル
3相全ての相電流の合計の実効値を計算して中性電流測定値を測定
詳細はデータシートをご参照ください

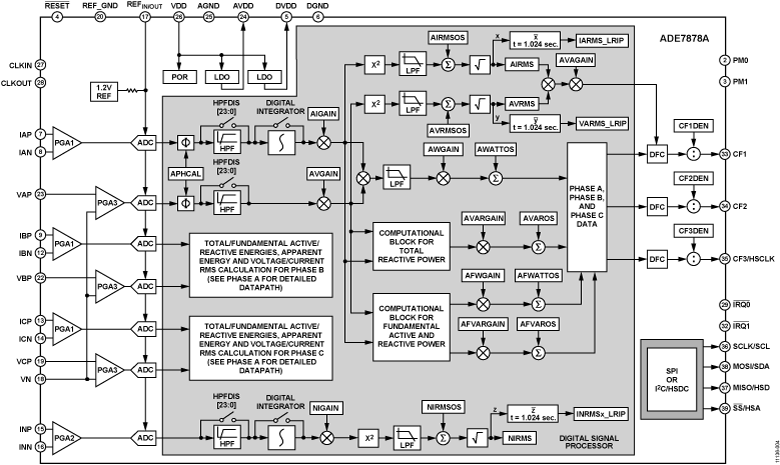

ADE7854A/ADE7858A/ADE7868A/ADE7878Aは、シリアル・インターフェースと柔軟性のある3つのパルス出力を備えた高精度の3相電力量計測ICです。これらのデバイスは、二次Σ-Δ A/Dコンバータ（ADC）、デジタル積分器、リファレンス回路、および総合（基本波と高調波）有効／無効電力量（ADE7858A、ADE7868A、ADE7878A）および皮相電力量の計測と実効値計算の実行に必要な全ての信号処理機能を内蔵しています。

ADE7878Aは基本波のみの有効／無効電力量の計測と実効値計算も実行できます。固定機能を備えたデジタル・シグナル・プロセッサ（DSP）が信号処理を実行します。DSPプログラムは内部ROMメモリに格納されています。

ADE7854A/ADE7858A/ADE7868A/ADE7878Aは3線と4線の（WYE結線やデルタ結線方式のような）様々な3相構成の有効／無効／皮相電力量を計測できます。8kHsごとに更新される通常の実効値測定とは別に、これらのデバイスは、内部で平均化され、1.024秒ごとに更新される低リップル実効値を測定します。これらのデバイスは、各相のシステム・キャリブレーション機能、すなわち実効値オフセット補正、位相キャリブレーションおよびゲイン・キャリブレーションを実行します。

CF1、CF2およびCF3ロジック出力は、広範囲の電力情報を提供します。4つのデバイスは全て、総合有効電力と皮相電力を計測し、また、電流実効値の合計を計算します。ADE7858A、ADE7868A、ADE7878Aは総合無効電力にも対応します。一方、ADE7878Aは基本波有効電力と無効電力に対応します。

ADE7854A/ADE7858A/ADE7868A/ADE7878Aは、全てのADC出力へのアクセスを可能にする波形サンプリング・レジスタを備えています。これらのデバイスはまた、短時間の低電圧または高電圧検出、短時間の高電流変動、ライン電圧周期の測定、相電圧と相電流間の位相角などの電力品質測定機能を内蔵しています。

SPI（シリアル・ペリフェラル・インターフェース）とI²Cの2つのシリアル・インターフェースは、これらのデバイスと通信できます。専用の高速インターフェースである高速データ・キャプチャ（HSDC）ポートをI²Cと併用すると、ADC出力およびリアルタイム電力情報にアクセスできます。

これらのデバイスには、有効な割込みイベントが発生したことを示すために、IRQ0とIRQ1の2つの割込み要求ピンがあります。ADE7868A/ADE7878Aは、特別に設計された3つの低電力モードにより、ADE7868A/ADE7878Aがタンパ状態でも、電力量積算を継続的に実行できます。

製品モデル: 2
1Ku当たりの価格: 最低価格：$7.94

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
ADE7878AACPZ	40-Lead LFCSP (6mm x 6mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
ADE7878AACPZ-RL	40-Lead LFCSP (6mm x 6mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

11 12, 2025 - 25_0162 Gold to Copper Wire Conversion
		PCN25_0162_Form Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary
ADE7878AACPZ	製造中
ADE7878AACPZ-RL	製造中
2 25, 2025 - 25_0054 Gold wire to Copper wire Conversion (Notification)
		PCN25_0054_Form Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary Qualification Results Summary
ADE7878AACPZ	製造中
ADE7878AACPZ-RL	製造中
9 27, 2021 - 21_0171 ADE78xxA Firmware/Test Program Change
		PCN21_0171_Form Material_Report Revised Datasheet Specification Qualification Results Summary
ADE7878AACPZ	製造中
ADE7878AACPZ-RL	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

評価用ソフトウェア 1

ADE78xxa Evaluation Board Software Tools

ADE78xxa Evaluation Board Software Tools

必要なソフトウェア／ドライバが見つかりませんか？

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
ADE9000	製造中	多相電力量、電力品質モニタリング用IC、高性能
ADE9078	製造中	多相電力量計測定用IC、高性能
ADE7978	製造中	3相計量用IC、多相シャント抵抗を使うメータ向け ※英文データシート（Rev.B）に対するエラッタがあります

評価用キット

ADE7854A/ADE7858A/ADE7868A/ADE7878A 評価用ボード

今すぐ購入詳細を表示

機能と利点

付随ソフトウェアとともに使用し、フル機能の 3 相電力量計を実装するために設計された評価用ボード
スクリュー端子を使用して外部変換器を容易に接続
PCB ソケットを使用してシグナル・コンディショニング部品を容易に変更
CF1、CF2、CF3、IRQ0、IRQ1 ロジック出力の LED インジケータ
デジタル的に絶縁された測定部品と USB ベースの PC との通信
内部リファレンス評価に利用可能な外部電圧リファレンス・オプション
PC COM ポート・ベースのファームウェア更新

製品詳細

ADE7854A/ADE7858A/ADE7868A/ADE7878A は、シリアル・インターフェースと 3 つの柔軟なパルス出力のある高精度 3 相電力量計測 IC です。これらの IC には、全体（基本波および高調波）の有効および皮相電力量計測、実効値計算、および基本波のみの有効および無効電力量計測の実行に必要な 2 次シグマ・デルタ（Σ-Δ）A/D コンバータ（ADC）、デジタル積分器、リファレンス回路、およびあらゆる信号処理が組み込まれています。

このユーザー・ガイドでは、評価用キットのハードウェア、ファームウェア、およびソフトウェアの機能について説明します。この評価用ボードには、NXP Semiconductors の IC および LPC2368 マイクロコントローラが使われています。電力量計 IC とその関連測定部品はマイクロコントローラからデジタル的に絶縁されています。マイクロコントローラは USB インターフェースを使用して PC と通信します。

EVAL-ADE7878AEBZ およびこのユーザー・ガイドは、ADE7854A/ADE7858A/ADE7868A/ADE7878A データシートとともに、ADE7854A/ADE7858A/ADE7868A/ADE7878A のフル機能の評価プラットフォームを提供します。

この評価用ボードは、ADE7854A/ADE7858A/ADE7868A/ADE7878A を電力量計として評価できるように設計されています。この評価用ボードは、適切な電流変換器を使用して、テスト・ベンチや高圧（240 V rms）テスト回路に接続できます。オンボード抵抗分圧器ネットワークによってライン電圧が減衰されます。

このユーザー・ガイドでは、最高の性能を発揮するように電流変換器を接続する方法を説明します。この評価用ボードでは、1 つの 3.3 V 外部電源を P9 コネクタに接続する必要があります。適切な電流変換器も必要です。

資料

UG-545: Evaluating the ADE7854A/ADE7858A/ADE7868A/ADE7878A Energy Metering ICs
2014/07/23
