ADATE324

VHH駆動能力、レベル設定DAC、およびオンチップ・キャリブレーション・レジスタを備えた集積型1.6GHzクワッドDCL

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$115.56
機能
  • 最大1.6GHzまたは3.2Gbpsの最大トグル・レートの2つの選択可能なデータ・レート
  • DCL無効モード(通常10nA未満の低リーク)
  • プログラマブルな消費電力および速度(ドライバおよびコンパレータがアクティブ状態)
    • チャンネルあたりの消費電力(低速時):1.025W(ケースA)
    • チャンネルあたりの消費電力(高速時):1.125W(ケースB)
  • 電圧ドライバ
    • 高インピーダンスおよび反射クランプを備えた3レベル・ドライバ
    • 電圧範囲:–1.5V~+4.5V(+5Vの拡張範囲)
    • トリミングされた高精度の出力抵抗
    • 機能振幅(VIH – VIL):0.05V(最小)~6.0V(最大)
    • 312.5psの最小パルス幅(1.0Vにプログラムされた振幅)
    • 26psの確定的ジッタ、1.4psのランダム・ジッタ
  • コンパレータ
    • 差動ウィンドウ・モードとシングルエンド・ウィンドウ・モード
    • 入力電圧範囲:–1.5V~+4.5V(+5Vの拡張範囲)
    • 130ps ERT/EFT標準ウィンドウ・コンパレータ1.0V、終端
  • アクティブ負荷:±12mAの電流範囲
  • VHH駆動
    • 専用のVHH出力ピン
    • 電圧範囲:0.0V~13.5V
  • DCレベル
    • 完全内蔵型の専用16ビットDAC
    • 自動加算/乗算機能を持ったオンチップ・ゲイン・レジスタおよびオフセット・キャリブレーション・レジスタ
  • パッケージ:9mm × 9mm、121ボール・チップ・スケール・パッケージ・ボール・グリッド・アレイ[CSP_BGA]
追加の詳細
show more Icon

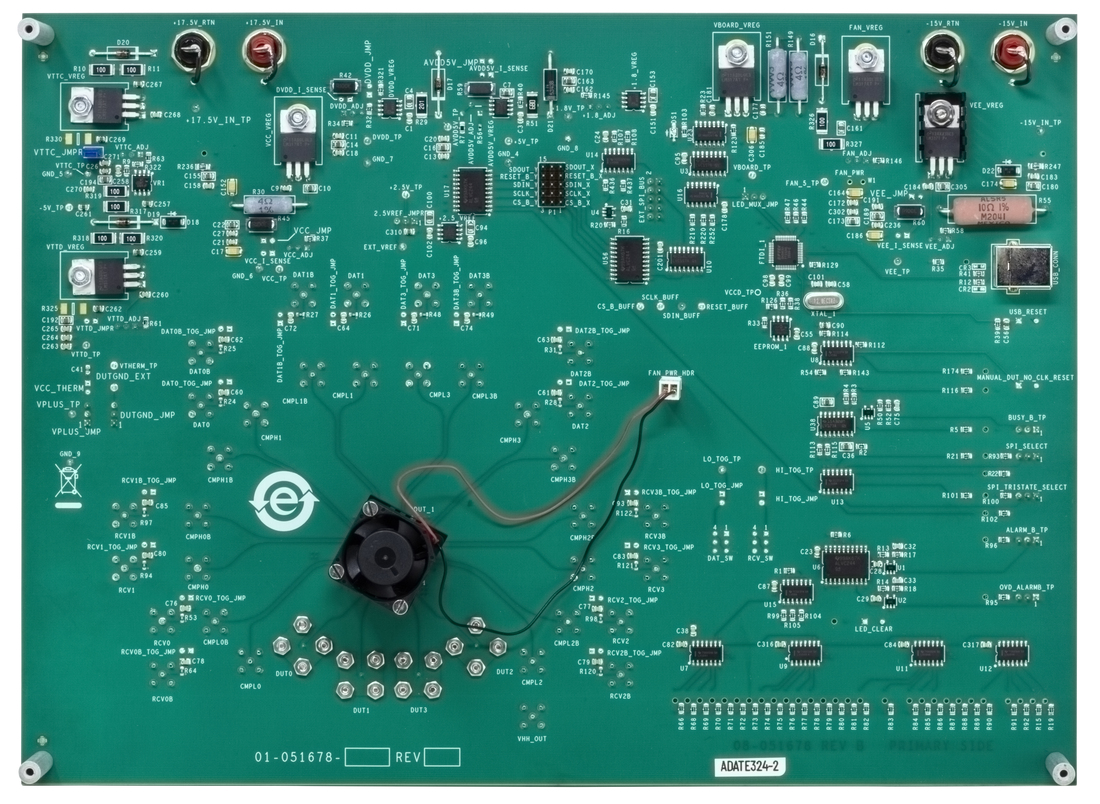

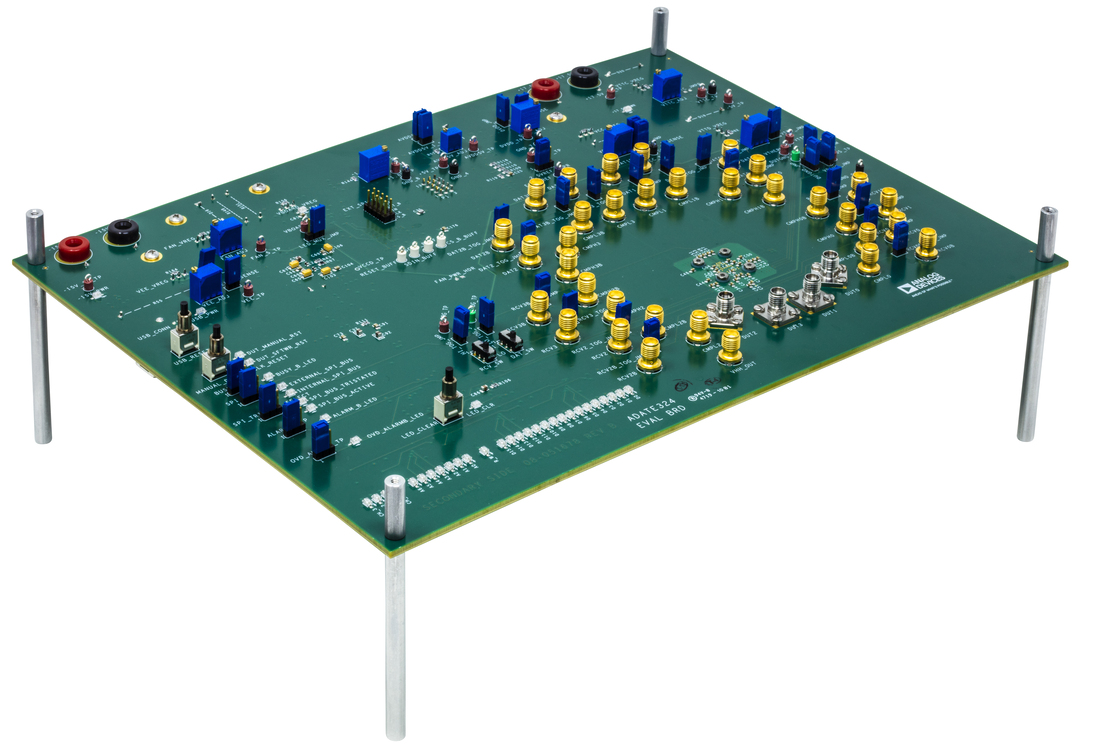

ADATE324は、ドライバ、コンパレータ、アクティブ負荷(DCL)のピン・エレクトロニクス(PE)機能を実行する、フル機能のシングルチップ、クワッドチャンネル自動試験装置(ATE)ソリューションです。また、このデバイスでは、フラッシュ・メモリ・テスト・アプリケーションをサポートするために、チップごとに高電圧(VHH)ドライブ機能が備わっています。オンチップ・キャリブレーション・レジスタを備えた専用16ビットD/Aコンバータ(DAC)が、デバイスの動作に必要なすべてのDCレベルを供給します。

電圧ドライバには、3つのアクティブ状態(ハイ、ロー、および終端)に加え、高インピーダンス・インヒビット状態があります。インヒビット状態では、ドライバが能動的にラインを終端していない場合、内蔵のダイナミック・クランプと連動して、伝送ラインの反射の大幅な減衰を容易に実現できます。オープン・サーキット駆動能力は、−1.5V~+4.5Vであり、標準的なATEおよび計測器アプリケーションに対応できます。

ADATE324は、クワッドのシングルエンド・ピン・エレクトロニクス・チャンネル、またはデュアルの差動チャンネルとして使用できます。チャンネルごとの高速ウィンドウ・コンパレータに加え、差動ATEアプリケーション向けの2つのプログラマブルな閾値差動コンパレータ機能も備えています。

DCL機能のすべてのDCレベルは、専用のオンチップ16ビットDACで生成されます。正確なプログラミング・レベルを実現するために、ADATE324には、各機能ブロックのゲイン誤差およびオフセット誤差を修正するキャリブレーション機能が内蔵されています。補正係数はオンチップで保存でき、DACに書き込まれるすべての値は、適切な補正係数を使用して自動的に調整されます。

ADATE324では、シリアル・プログラマブル・インターフェース(SPI)バスを使用して、すべての機能ブロック、DAC、およびオンチップ・キャリブレーション定数をプログラムします。このデバイスには、デバイスの温度と、動作中に発生する可能性がある出力ピン電圧故障を監視および報告するオンチップ温度センサーと過電圧/低電圧フォルト・クランプがあります。

ADATE324の詳細については、ADATE324@analog.comにお問い合わせください。

アプリケーション

  • ATE
  • 半導体およびボード・テスト・システム
  • 計測器/特性評価機器
