製品概要
機能と利点
- 4.0 Gbps以上（2 V振幅）
- 立ち上がり時間/立ち下がり時間: 120 ps （2 V振幅）
- デュアル・ドライバ: 1.0 W以下（チャンネルあたり500 mW以下）
- −1 V～+3.5 Vの範囲
- 高速終端モード(VTx)
- ケーブル損失を補償
製品概要
ADATE209は、DDR2、DDR3、DDR4のテスト用にデザインされたデュアル・ピン・ドライバです。PCI Express 1.0やHDMI™のテストのような高速SoCアプリケーションにも使うことができます。このデバイスは、−1 V～+3.5 Vの範囲で200 mV～4 Vの高い振幅忠実度を持つ3レベル・ドライバです。2 Vの設定振幅では120 ps以下の、3Vの設定振幅では150 psの立ち上がり/立ち下がり時間(20%から80%)を持ち、それぞれ4.4 Gbpsと3.2 Gbpsのデータ・レートをサポートすることができます。 このデバイスは、高速に終端モードへ遷移し、高速に終端モードから抜け出すことができます。また、ピーキング/プリエンファシス回路も内蔵しています。
ADATE209は、49ボールの8 mm × 8 mm CSP_BGAパッケージを採用しています。
アプリケーション
- 自動テスト装置
- 半導体テスト・システム
- ボード・テスト・システム
- 計装装置およびキャラクタライゼーション装置
- 高速メモリ・テスト(DDR2/DDR3/DDR4)
- HDMIテスト
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

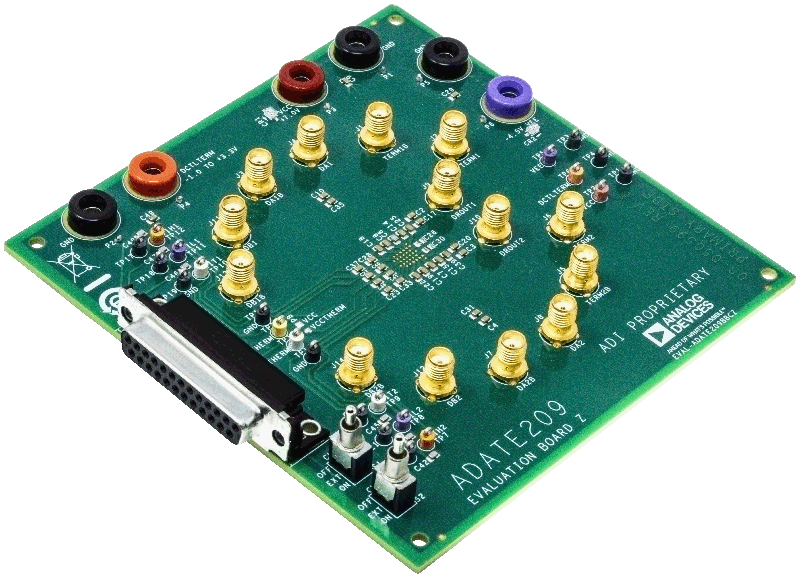

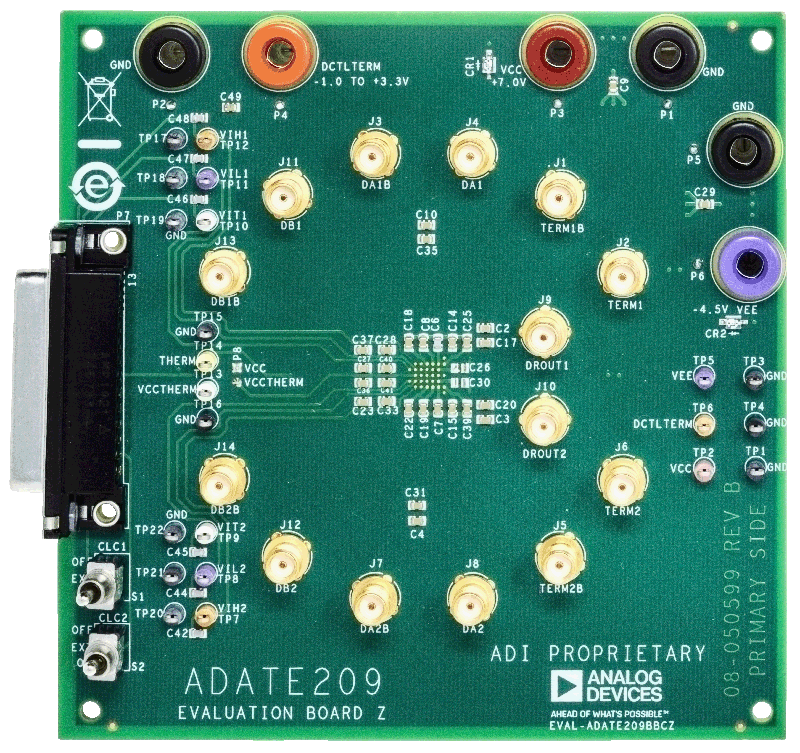

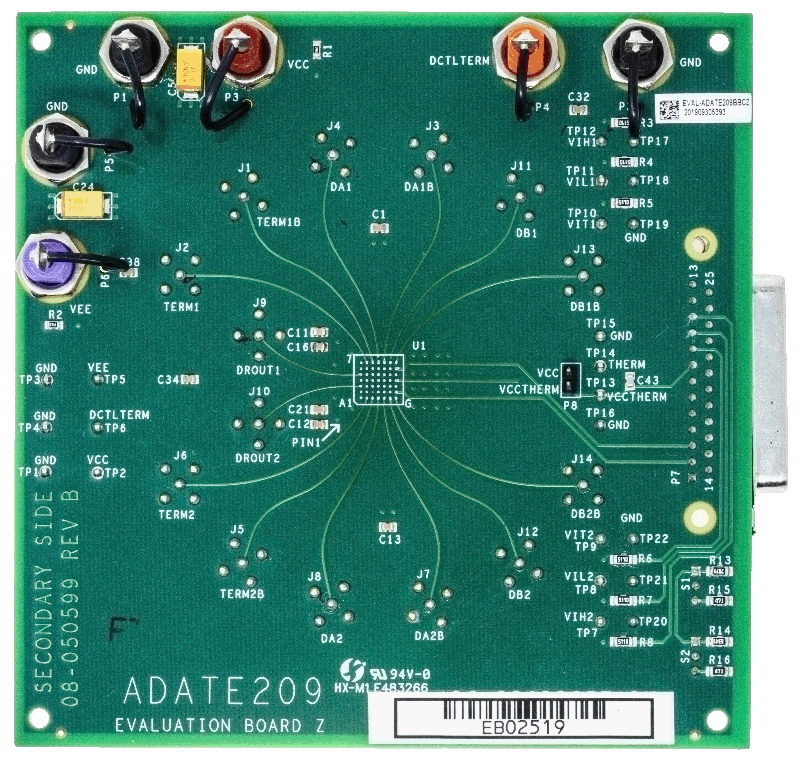

評価キット (1)
