ADAS1000

5電極の心電計(ECG)用アナログ・フロントエンド(AFE)、低消費電力(呼吸計測およびペース検出機能付)

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$21.46
特長

  • 生体信号入力、デジタル信号出力
  • 5チャンネル(ECG)の収集チャンネル+1個のリード駆動
  • 最大10以上の電極計測としての並列接続可能
  • マスターのADAS1000またはADAS1000-1をスレーブのADAS1000-2と併用
  • ACおよびDCリードのオフ検出
  • 3リード上で内部ペース検出アルゴリズム
    • ユーザー独自のペースをサポート
  • 胸郭インピーダンスの計測(内部 / 外部パス)
  • 選択可能なリファレンス・リード
  • スケーラブルな関係のノイズと電力制御、パワーダウン・モード
  • 低電力動作
    • 11mW(1リード)、15mW(3リード)、21mW(すべての電極)
  • リードおよび電極データを使用可能
  • AAMI EC11:1991/(R)2001/(R)2007、AAMI EC38に対応
    • R2007、EC13:2002/(R)2007、IEC60601-1 ed. 3.0 b:2005、
    • IEC60601-2-25 ed. 2.0 :2011、IEC60601-2-27 ed. 2.0
    • b:2005、IEC60601-2-51 ed. 1.0 b: 2005
  • 迅速な過負荷回復
  • 低速または高速のデータ出力レート
  • シリアル・インターフェースSPI-/QSPI™-/DSP互換

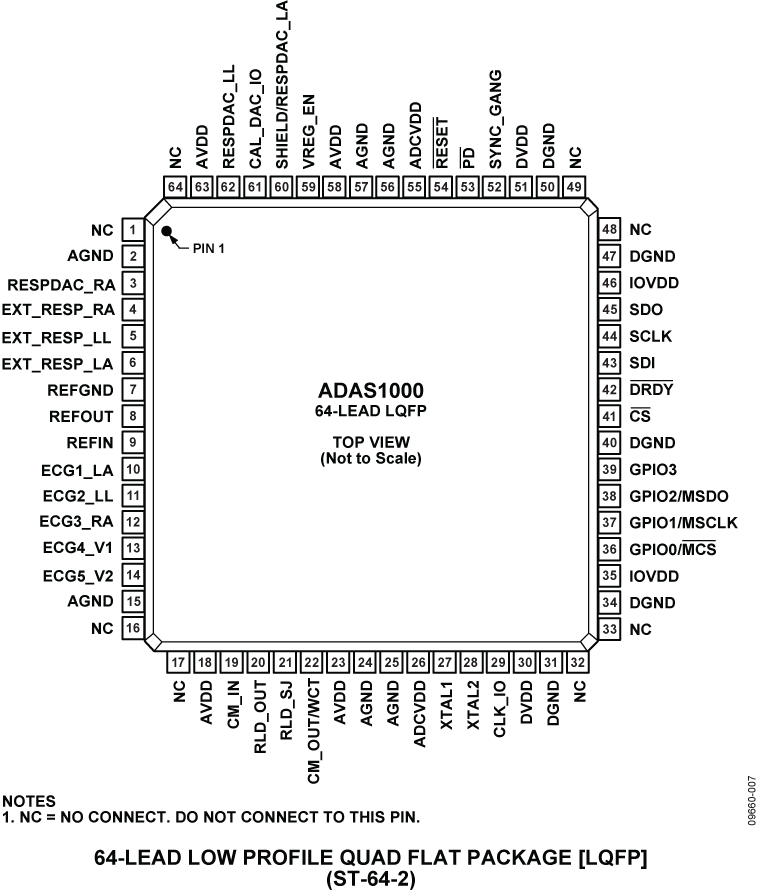

  • 56ピンLFCSP パッケージ(9 mm × 9 mm)
  • 64ピンLQFP パッケージ(10 mm × 10 mmボディ・サイズ)
製品概要
show more Icon

ADAS1000は、エレクトロ・カーディアック(ECG)、胸郭インピーダンス、ペーシング・アーチファクト、リードのオン / オフ状態を計測し、プログラム可能なデータ・レートで、これらの情報を、リード / ベクトルまたは電極データのどちらかを供給しているデータ・フレームの形状で出力します。この低消費電力と小型形状は、ポータブルのバッテリ駆動アプリケーションにとって最適となっています。また、高性能であるため、より高度な診断機器にも適しています。

ADAS1000は、呼吸およびペース検出を含むフル機能の5チャンネルECGです。一方、ADAS1000-1は呼吸またはペース検出機能なしのECGチャンネルのみを提供します。同様に、ADAS1000-2はメイン・デバイスの一部をなすもので、ECGチャンネルのみが使用可能(呼吸やペースの検出、右足駆動などの機能はなし)となっており、他のデバイスと組み合わせて使用するよう構成されています。

ADAS1000/ADAS1000-1/ADAS1000-2は、ECG信号の収集と高品質化のタスクを簡素化するように、設計されています。ADAS1000/ADAS1000-1/ADAS1000-2は、生体電位アプリケーションに対して、低消費電力で小型データ収集システムを提供します。幾つかのデジタル出力オプションは、信号をモニタしたり、解析するときの柔軟性を確保します。付加価値であるカーディアックの後処理は、DSP、マイクロプロセッサあるいはFPGA上で外部で実行されます。

補助の機能として、より優れた品質の、以下の機能でECG信号収集を補助します:マルチチャンネルの駆動リードの平均化、選択可能なリファレンス駆動、高速負荷回復、柔軟な呼吸回路の振幅および位相情報の復帰機能、3リード上で動作する内部ペース検出アルゴリズム、およびオプションのACまたはDCリードのオフ検出。

ECGシステムは異なったアプリケーションに広がっているため、ADAS1000/ADAS1000-1/ADAS1000-2は、電力増加の消費時にノイズが軽減できるような、柔軟なパワー / ノイズのスケーリング・アーキテクチャを特長としています。信号収集チャンネルは、パワー・セービングとしてシャットダウンすることもできます。データ・レートは、パワーセーブのために、軽減することができます。

製造テスト、開発、全体的なパワーアップのテストを容易にするため、ADAS1000/ADAS1000-1/ADAS1000-2は、関連するすべてのレジスタ・アドレス空間のリードバックの他、キャリブレーションDACによるDCおよびACのテスト励起や巡回冗長検査(CRC)テストなど、一連の機能を提供します。入力構造は差動アンプ入力となっているため、様々な構成オプションが可能となり、ユーザのアプリケーションに最適なものにできます。

ADAS1000/ADAS1000-1/ADAS1000-2は、2種のパッケージ・オプションで入手可能で、56ピンLFCSPパッケージまたは64ピンLQFPで供給されており、-40~+85℃の温度範囲にわたって仕様規定されています。

アプリケーション

心電計(ECG):モニタと診断

  • ベッド脇の患者監視モニタ
  • ポータブル遠隔測定装置
  • ホルター
  • AED
  • 細動除去器
  • 移動モニタリング
  • ペース・メーカのプログラミング
  • 患者搬送
  • 負荷試験

ADAS1000 心電計(ECG)用アナログ・フロントエンド(AFE)は、2011 ベスト・エレクトロニック・アワード 医療部門を受賞しました。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$21.46

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

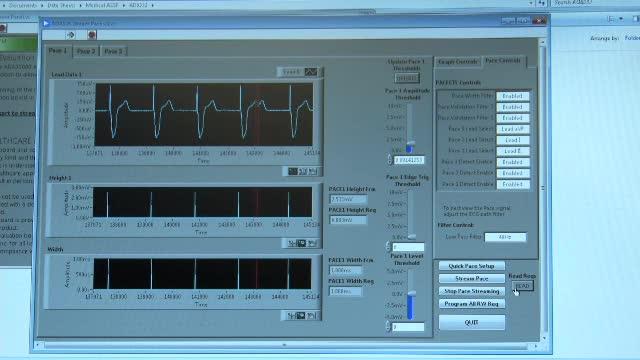

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADAS1000BCPZ
  • HTML
  • HTML
ADAS1000BCPZ-RL
  • HTML
  • HTML
ADAS1000BSTZ
  • HTML
  • HTML
ADAS1000BSTZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 26, 2023

- 23_0025

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

10 13, 2016

- 15_0027

Assembly Transfer of Large Body Punched LFCSP Products to Amkor Philippines

12 2, 2013

- 13_0288

ADAS1000 Die Revision and Datasheet Change

ADAS1000BCPZ

製造中

ADAS1000BSTZ

製造中

12 7, 2016

- 16_0033

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select QFP Products

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 26, 2023

- 23_0025

arrow down

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

10 13, 2016

- 15_0027

arrow down

Assembly Transfer of Large Body Punched LFCSP Products to Amkor Philippines

12 2, 2013

- 13_0288

arrow down

ADAS1000 Die Revision and Datasheet Change

ADAS1000BCPZ

製造中

ADAS1000BSTZ

製造中

12 7, 2016

- 16_0033

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select QFP Products

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

EVAL-ADAS1000

ADAS1000 Evaluation Board

zoom

EVAL-ADAS1000

ADAS1000 Evaluation Board

製品の詳細

The EVAL-ADAS1000SDZ is a fully featured evaluation kit for the ADAS1000. The evaluation kit consists of an evaluation board kitted with 2 ADAS1000 devices capable of demonstrating ECG capture up to 12 leads. Included in the kit is a medical grade +5V wall adaptor with interchangeable worldwide wall plugs and a CD with user software for data capture and display. The software allows control of all ADAS1000 registers, ability to capture and display ECG data, respiration data, pace pulse detection and store data for offline processing. This evaluation board is provided for silicon evaluation purposes and is not designed to be connected directly to animal or human. This board operates in conjunction with the System Development Platform (SDP) or alternatively may be interfaced to directly via a dedicated serial interface connector (J4). The SDP controller board connects to the PC via USB 2.0. The evaluation board connects to the SDP controller board. The ADAS1000 evaluation board cannot be connected directly to the PC. The evaluation software running on the PC will communicate with the evaluation board through the SDP Controller board. The SDP Controller board is a separate list item in the ordering guide below (EVAL-SDP-CB1Z). If you have not previously purchased an SDP Controller board, please do so to ensure a full evaluation setup.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 1

バッテリ駆動の患者モニタリング・アプリケーションにおける ECGフロントエンドへの電力供給 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0308

バッテリ駆動の患者モニタリング・アプリケーションにおける ECGフロントエンドへの電力供給 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0308

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
バッテリ駆動の患者モニタリング・アプリケーションにおける ECGフロントエンドへの電力供給 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 完全に集積化されたECGフロントエンド
  • 低消費電力
  • 低ノイズ
詳細なリファレンス・デザインを表示 external link
