ADAR5001

10GHz~40GHz、2ウェイRFスプリッタ/コンバイナ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$10.00
特長
  • 2ウェイRFスプリッタ/コンバイナ
  • 周波数範囲:10GHz~40GHz
  • 挿入損失(3dB超過):
    • −1dB(10GHz~18GHz)
    • −1.1dB(18GHz~27GHz)
  • リターン・ロス(ポートS1):
    • −15dB(10GHz~18GHz)
    • −12dB(18GHz~27GHz)
  • アイソレーション:
    • −20dB(10GHz~18GHz)
    • −23dB(18GHz~27GHz)
  • 1.460mm × 1.460mm × 0.500mm、ウェハ・レベル・チップスケール・パッケージ(WLCSP)
製品概要
show more Icon

ADAR5001は、スペースが限られたマイクロ波信号分配アプリケーション向けに設計された1対2ウィルキンソン電力スプリッタです。過剰挿入損失の範囲は、−1.0dB(10GHz~18GHz)および−1.1dB(18GHz~27GHz)です。2つの出力は位相と振幅の両方で一致しているため、ADAR5001は、チャンネル間の時間スキューを低く抑える必要がある信号配信アプリケーションに最適です。ADAR5001はコンバイナとしても使用でき、P1ポートとP2ポートの入力信号を結合してS1ポートに出力します。ADAR5001は、コンパクトな1.460mm × 1.460mm × 0.500mm WLCSPに収められており、要素間の狭いピッチを必要とする平面フェーズドアレイ・アンテナ・システムでの使用に最適です。

ADAR5001はパッシブ・シリコン・プロセスで製造されており、−40°C~+85°Cで動作するように仕様が定められています。

アプリケーション

  • 汎用マイクロ波信号分配
  • フェーズドアレイ衛星通信(SATCOM)システム
  • フェーズド・アレイ・レーダー・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$10.00

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADAR5001ACBZ
  • HTML
  • HTML
ADAR5001ACBZ-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADAR5001

ADAR5001(10GHz~40GHz、2ウェイRFスプリッタ/コンバイナ)の性能評価

zoom

EVAL-ADAR5001

ADAR5001(10GHz~40GHz、2ウェイRFスプリッタ/コンバイナ)の性能評価

ADAR5001(10GHz~40GHz、2ウェイRFスプリッタ/コンバイナ)の性能評価

機能と利点

  • 4層Rogers RO 4350B
  • 2.92mmコネクタ
  • マイクロストリップ・パターン
  • スルー、オープン、ショートのキャリブレーション・パス(実装解除)

製品の詳細

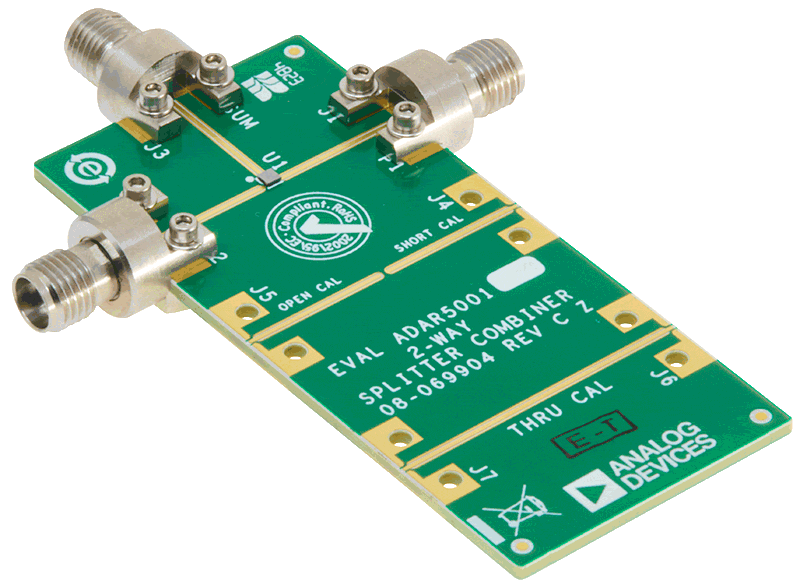

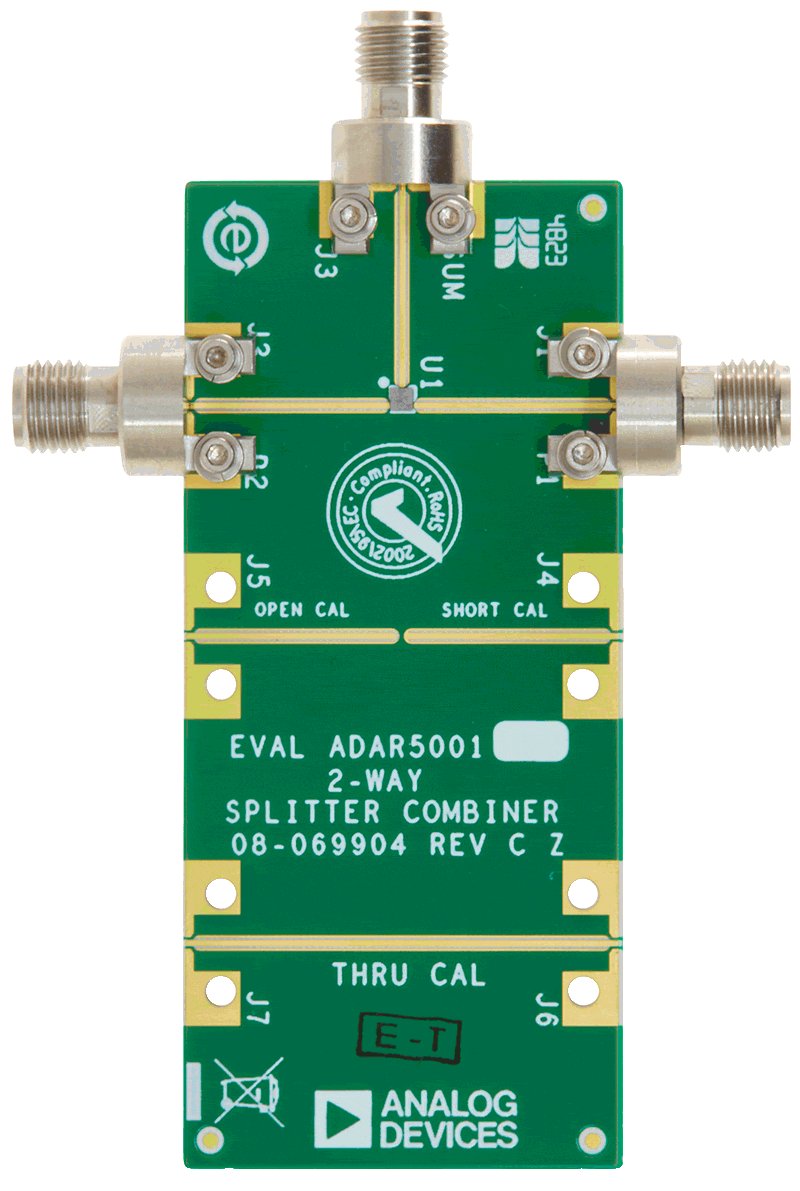

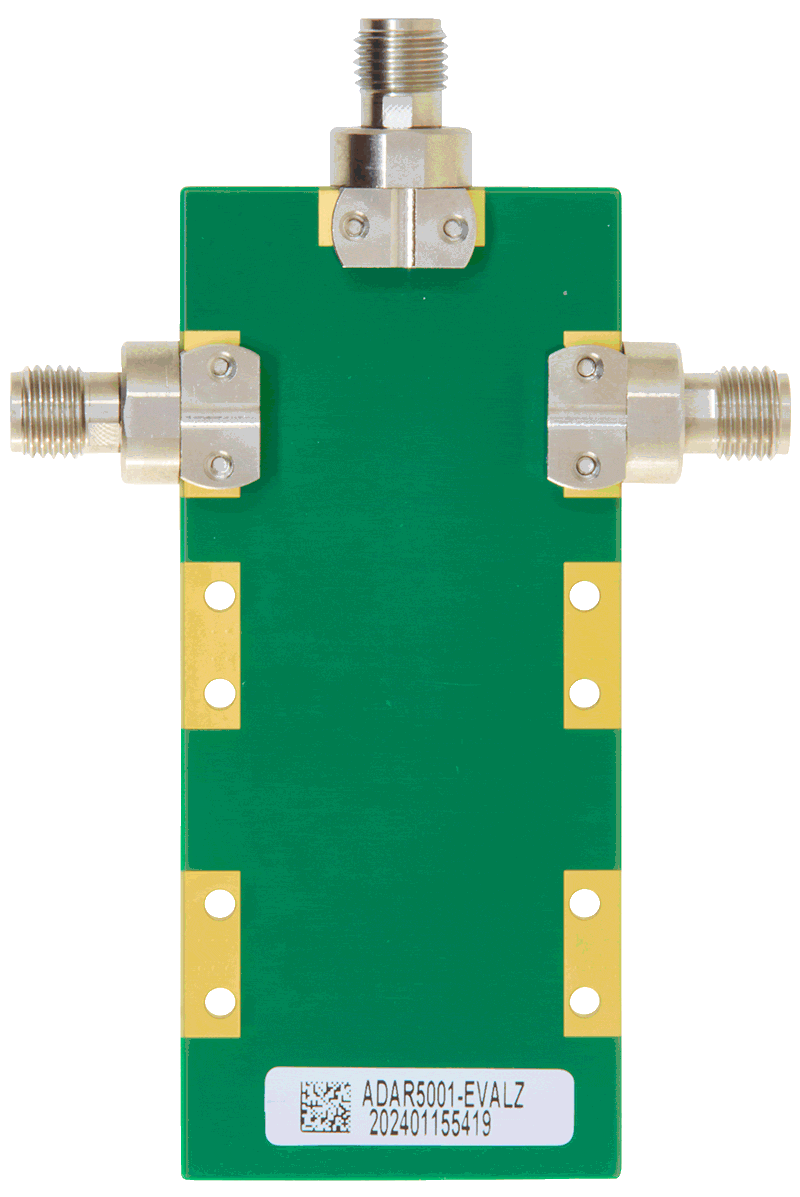

ADAR5001-EVALZは、厚さ0.254mm(10mil)のRogers 4350Bから製造された銅被覆4層プリント回路基板(PCB)です。中央のコアは予備含浸(プリプレグ)で、裏面には未使用のFR4層があり、これにより公称の厚さは1.574mm(62mil)となります。ADAR5001-EVALZのP1ポート、P2ポート、SUMポートには2.92mmメス同軸コネクタが装着されており、それぞれのマイクロストリップRFパターンは50Ωの特性インピーダンスを示します。ボード・トレース損失を校正するために、J6コネクタとJ7コネクタの間にスルー校正パスが提供されます。J5コネクタとJ4コネクタにはオープン・パスとショート・パスが用意されています。コネクタJ4、J5、J6、J7は未実装であるため、キャリブレーション・トレースを使用するには追加する必要があります。スルー・キャリブレーション・パスのパフォーマンスについては、表1と図3を参照してください。

ADAR5001の詳細については、ADAR5001のデータシートを参照してください。ADAR5001-EVALZを使用する際は、このユーザ・ガイドと併せてADAR5001のデータシートも参照してください。
