製品概要
機能と利点
- 高速-3dB帯域幅：
850MHz（G=+1、RL＝1kΩ、LFCSPパッケージ）
-3dB帯域幅：750MHz（G=+1、RL＝1kΩ、SOICパッケージ）
スルーレート：2800V/µs - 低歪み：-88dBc＠10MHz（G =+1、RL =1kΩ)
- 低消費電力：アンプ1個当たり5mA＠10V
- 低ノイズ：4.4nV/√Hz
- 広い電源電圧範囲：5V～10 V
- パワーダウン機能
- 8ピンのSOICパッケージ（シングル版）と3mm×3mmの8ピンLFCSPパッケージ（シングル版）、4mm×4mmの16ピンLFCSPパッケージ（デュアル版）を採用しています。
製品概要
ADA4857は、ユニティ・ゲインで安定動作する、高速、低歪み、ロー・ノイズ、高スルーレートを持つ電圧帰還型アンプです。10MHzでのSFDRが-88dBを備えたADA4857は、超音波、ATE、アクティブ・フィルタあるいはADコンバータのドライバなどのアプリケーションに最適なソリューションです。アナログ・デバイセズ社独自の次世代XFCBプロセスと革新的なアーキテクチャにより、このように高性能のアンプが可能になりました。ADA4857は、帯域幅は850MHz、スルーレートは2,800V/μsを備え、そしてセトリングは15nsで0.1%に到達します。広い電圧範囲（5V～10V）を備えているため、ADA4857は、高いダイナミックレンジ、高精度、速度を必要とするシステムにおいて理想的な製品候補の一つといえます。

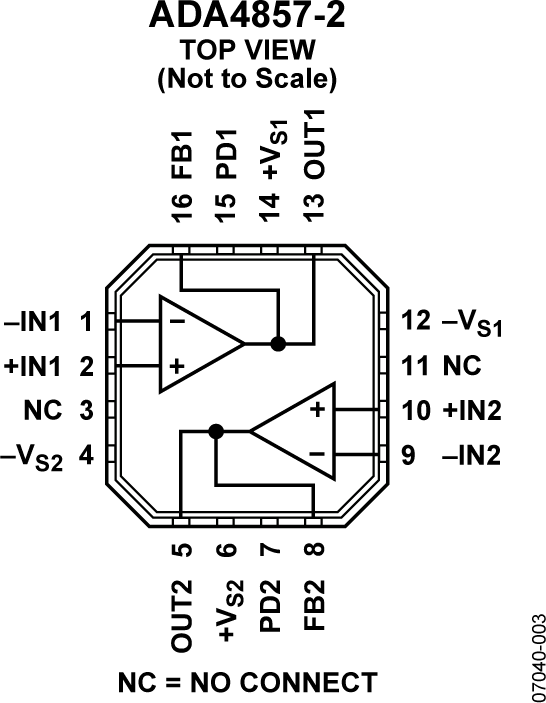

ADA4857-1は、3mm×3mmの8ピンLFCSPパッケージと通常の8ピンSOICパッケージで提供しています。ADA4857-2は、4mm×4mmの16ピンLFCSPパッケージを採用しています。LFCSPは、露出パッドを特長としており、PCB基盤への低熱抵抗パスを実現しています。このパスよって、より効率的な熱交換が可能となり、信頼性が向上されます。ADA4857は拡張工業温度範囲-40℃～+125℃で動作します。
アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
FAQ7/26/2017
-
MT-053: Op Amp Distortion: HD, THD, THD + N, IMD, SFDR, MTPR2/14/2015
-
MT-052: Op Amp Noise Figure: Don't Be Misled2/14/2015
-
MT-050: Op Amp Total Output Noise Calculations for Second-Order System2/14/2015
-
MT-049: Op Amp Total Output Noise Calculations for Single-Pole System2/14/2015
-
MT-048: Op Amp Noise Relationships: 1/f Noise, RMS Noise, and Equivalent Noise Bandwidth2/14/2015
-
MT-047: Op Amp Noise2/14/2015
-
MT-060: Choosing Between Voltage Feedback and Current Feedback Op Amps2/14/2015
-
MT-059: Compensating for the Effects of Input Capacitance on VFB and CFB Op Amps Used in Current-to-Voltage Converters2/14/2015
-
MT-058: Effects of Feedback Capacitance on VFB and CFB Op Amps2/14/2015
-
MT-056: High Speed Voltage Feedback Op Amps2/3/2009
-
MT-033: 電圧帰還型オペアンプのゲインと帯域幅12/11/2008
-
MT-032: 理想的な電圧帰還（VFB）オペアンプ12/11/2008
-
SAR ADC & Driver Quick-Match Guide9/13/2013
-
リンゴとオレンジ — 仕様を関連付けるには同じテスト条件が必要11/1/2012
-
アンプ、減衰器、それとも両方？4/1/2010
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
ADA4857
高精度ADC ドライバ・ツール
高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。
SPICE Model
CIR
ADA4857 SPICE Macro Model
5.66 K
設計ツール
アナログ・フィルタ・ウィザード
アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。
アナログ・フォトダイオード・ウィザード
フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。
VRMS/dBm/dBu/dBVカリキュレータ
電力測定値と信号強度の標準的な単位変換を行うためのユーティリティです。
消費電力とダイ温度
このツールは、電源電圧、周囲温度、負荷特性、パッケージの熱データに基づいてダイ温度と消費電力を予測します。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADA4857-2YCPZ-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADA4857-2YCPZ-RL | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (4mm x 4mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
