特長
- 低ノイズ
3.1 nV/√Hz @100 kHz
0.7 pA/√Hz @100 kHz - 低歪み(HD2/HD3)
-141 /-144 dBc @1 kHz
-112 /-115 dBc @100kHz
-84/-79 dBc @ 1 MHz - 高速性能
−3dB帯域：180 MHz
スルーレート：225 V/µs
0.1%セトリング・タイム47 ns - 低入力オフセット電圧／ドリフト
±20 / ±175 µV (typ / max)
0.7 /3.7 µV/°C (typ / max) - 低入力オフセット電流／ドリフト
8 / 100 nA (typ / max)
30 /250 pA/°C (typ / max) - レールtoレール入力／出力
- 低静止電流：1 mA @ ±5V
- 広い電源電圧範囲：
2.7 V～11 V - 小型パッケージ：
14ピンTSSOP
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

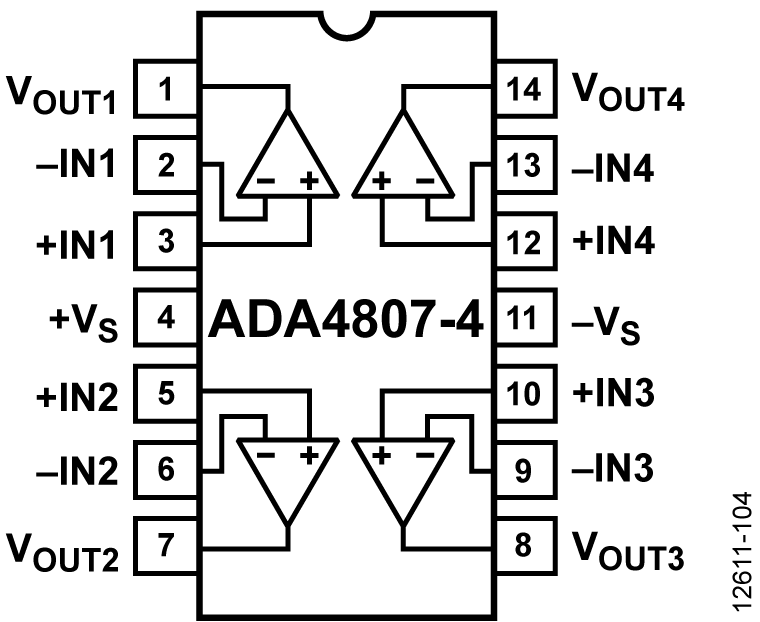

ADA4807-1 (シングル)、 ADA4807-2 (デュアル)、ADA4807-4 (クワッド)は低ノイズ、レールtoレール入力／出力の電圧帰還型オペアンプです。これらのアンプは低消費電力、低ノイズ、高速、DC精度が組み合わさり、高分解能データ・アクイジション計測器から主に消費電力が重要な高性能バッテリ駆動の高部品密度システムまでの広範囲のアプリケーションで有効なソルーションを提供します。
ADA4807-1/ADA4807-2/ADA4807-4の消費電流はわずか1.0 mA／アンプですが、高速、レールtoレール入力／出力アンプの中で業界で最も低い入力電圧ノイズを示し、しかも広帯域幅、高スルーレート、高速セトリング・タイム、優れた歪性能を示します。さらに、これらのアンプは低入力オフセット電圧／ドリフト性能なので、マルチプレクサ入力、高スループットの高精度16/18ビット逐次比較レジスタ (SAR)や24ビットΔ-ΣのADCに最適です。
これらのアンプは+3 V、 +5 V、±5 V電源で完全に仕様化されており、−40°C ～ +125°Cの工業温度範囲で動作します。
ADA4807-1は、6 ピン SOT-23 と省スペース6 ピン SC70パッケージを採用しています。ADA4807-2は8ピンMSOPと小型3 mm × 3 mm、10ピンLFCSPを採用しています。ADA4807-4は14ピンTSSOPパッケージを採用しています。
アプリケーション
ADA4807-1/ADA4807-2/ADA4807-4の消費電流はわずか1.0 mA／アンプですが、高速、レールtoレール入力／出力アンプの中で業界で最も低い入力電圧ノイズを示し、しかも広帯域幅、高スルーレート、高速セトリング・タイム、優れた歪性能を示します。さらに、これらのアンプは低入力オフセット電圧／ドリフト性能なので、マルチプレクサ入力、高スループットの高精度16/18ビット逐次比較レジスタ (SAR)や24ビットΔ-ΣのADCに最適です。
これらのアンプは+3 V、 +5 V、±5 V電源で完全に仕様化されており、−40°C ～ +125°Cの工業温度範囲で動作します。
ADA4807-1は、6 ピン SOT-23 と省スペース6 ピン SC70パッケージを採用しています。ADA4807-2は8ピンMSOPと小型3 mm × 3 mm、10ピンLFCSPを採用しています。ADA4807-4は14ピンTSSOPパッケージを採用しています。
アプリケーション
- 高分解能A/Dコンバータ(ADC)ドライバ
- 携帯およびバッテリ駆動の計器と装置
- 高部品密度のデータ・アクイジション・システム
- オーディオ信号処理回路
- アクティブ・フィルタ
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$2.93
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ドキュメント
参考資料 5
Analog Dialogue 2
珍問／難問集 1
ビデオ
2
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADA4807-4ARUZ |
14-Lead TSSOP
|
|
|
| ADA4807-4ARUZ-R7 |
14-Lead TSSOP
|
|
- ADA4807-4ARUZ

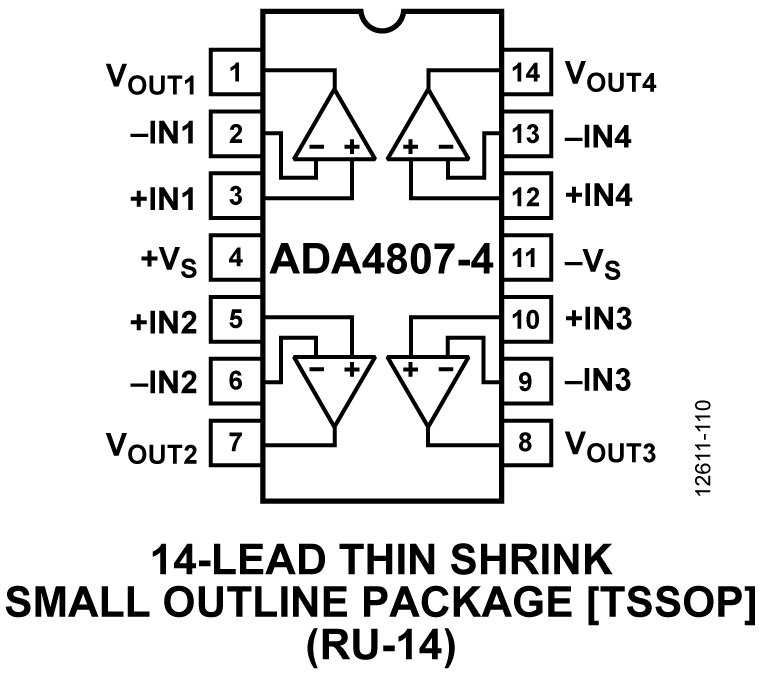

- ピン／パッケージ図
-
14-Lead TSSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADA4807-4ARUZ-R7
- ピン／パッケージ図
-
14-Lead TSSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
ソフトウェアおよび製品のエコシステム
評価用キット
評価用キット 1

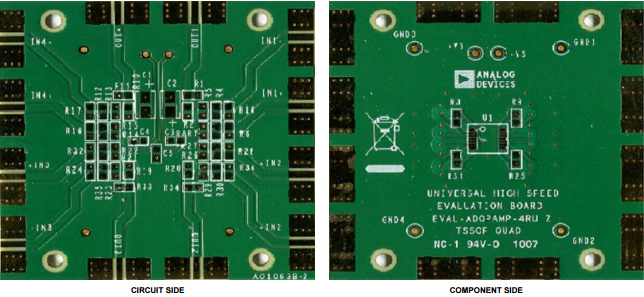

EVAL-ADA4807-4
ADA4807-4 Evaluation Board
製品の詳細
These evaluation boards are designed to help users evaluate the ADA4807-4. The evaluation board is a BARE BOARD. There are no components or amplifiers soldered to the board. These parts must be obtained separately from the table below or on the product page. Free samples may also be requested. The unpopulated board enables users to quickly customize and prototype a variety of op amp circuits, which minimizes risk and reduces time to market.
