特長
- PSRR100dB（min）
- CMRR：105 dB (typ)
- 低電源電流:1アンプあたり10µA (max)
- 単電源動作: 1.8V～+5 Vまたは両電源動作: ±0.9 V～±2.5 V
- レールtoレールの入力および出力
- 最大オフセット電圧: 3 mV
- 低入力バイアス電流：0.5 pA（typ）
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADA4505-1/ADA4505-2/ADA4505-4は、それぞれシングル、デュアル、クワッドのマイクロ・パワー・アンプで、レールtoレールの入力振幅と出力振幅を許容し、1.8 V～5 Vの単電源または±0.9V～±2.5Vの両電源で動作できます。
新しい回路技術を採用したこれらの低価格アンプは、入力クロスオーバ歪みが無く、（優れた PSRRとCMRR 性能)と非常に小さいバイアス電流を提供し、アンプあたり10µA未満の電源電流で動作します。
ADA4505-xアンプは、この機能の組み合わせによって、バッテリの全寿命にわたる電源電圧の変動により発生する誤差が最小化され、レールtoレール入力のオペアンプであるにもかかわらず高いCMRRが維持されるため、バッテリ駆動のアプリケーションに最適な選択肢になっています。
バッテリ駆動のリモート・センサー、ハンドヘルド計装機器、民生機器、ハザード検出器（煙、火災、ガスなど）、患者モニターでは、このADA4505-xアンプの機能を活用することができます。
ADA4505-xファミリーは、-40℃～+85℃の工業温度範囲および-40℃～+125℃の拡張工業温度範囲の両方で仕様が規定されています。ADA4505-1はシングルのアンプで小型5ピンSOT-23で供給されます。ADA4505-2はデュアル・アンプで標準の8ピンMSOPおよび8ボールのWLCSPパッケージで供給されます。クワッドのADA4505-4は14ピンのTSSOPパッケージと14ボールのWLCSPパッケージで供給されます。
ADA4505-xファミリーは、1.8 V～5 Vの単電源または±0.9 V～±2.5 Vの両電源で動作するAD8506/AD8508などの、アナログ・デバイセズが提供するゼロ・クロスオーバー・オペアンプ・シリーズに属します。
アプリケーション
- 圧力センサーと位置センサー
- リモート・セキュリティ
- 医用モニター
- バッテリ駆動の民生機器
- ハザード検出器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$0.50
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADA4505-1
資料
3
Filters
1つが該当
すべて
-
すべて
-
データシート
-
よく聞かれる質問
すべて
-
すべて
-
English
-
日本語
データシート
2
よく聞かれる質問
1
HTML
更新 12/07/2014
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ドキュメント
参考資料 1
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADA4505-1ACBZ-R7 |

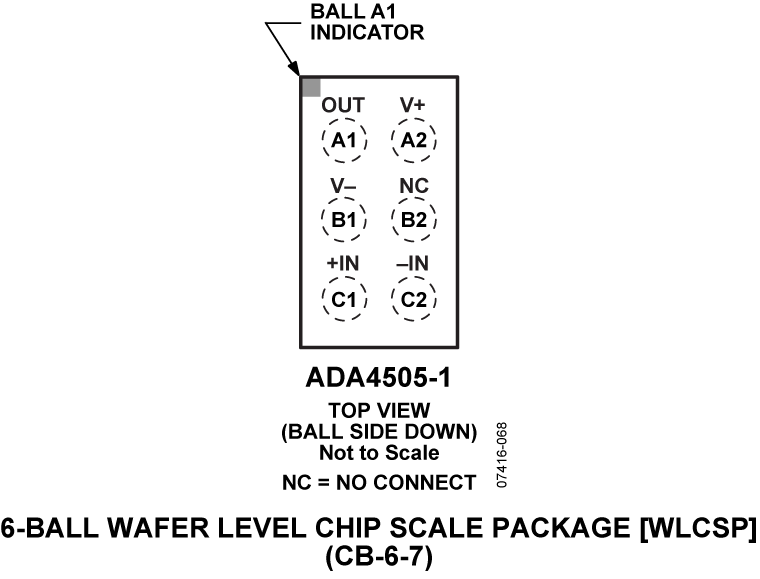

6-Ball WLCSP (0.905mm x 1.385mm)
|
|
|
| ADA4505-1ARJZ-R7 |

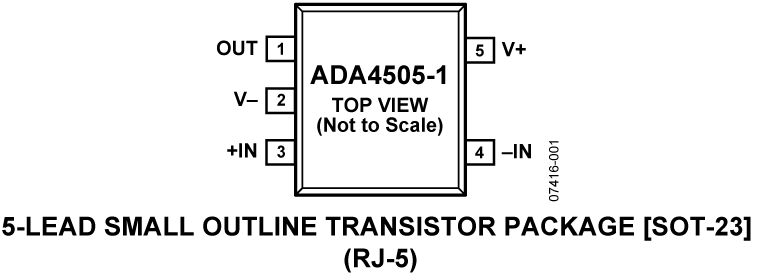

5-Lead SOT-23
|
|
- ADA4505-1ACBZ-R7
- ピン／パッケージ図
-
6-Ball WLCSP (0.905mm x 1.385mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADA4505-1ARJZ-R7
- ピン／パッケージ図
-
5-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 28, 2012
- 11_0175
Shipping Changes for WLCSP Products with 8mm Carrier Tape Width
ADA4505-1ACBZ-R7
製造中
2 4, 2010
- 10_0009
Halogen Free Material Change for SOT_23 Products
ADA4505-1ARJZ-R7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 28, 2012
- 11_0175
Shipping Changes for WLCSP Products with 8mm Carrier Tape Width
ADA4505-1ACBZ-R7
製造中
2 4, 2010
- 10_0009
Halogen Free Material Change for SOT_23 Products
ソフトウェアおよび製品のエコシステム
ソフトウェアおよび製品のエコシステム
評価用キット
評価用キット 1
EVAL-OPAMP-1
EVAL-OPAMP-1 評価用ボード
製品の詳細
汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせてさまざまな回路構成に対応するように設計および最適化されています。これらのボードはすべて RoHs に準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。
- EVAL-PRAOPAMP-1KSZ（シングル 5 ピン SC70）KS-5
- EVAL-PRAOPAMP-1RJZ（シングル 5 ピン SOT 23）RJ-5
- EVAL-PRAOPAMP-1RMZ（シングル 8 ピン MSOP）RM-8
- EVAL-PRAOPAMP-1RZ（シングル 8 ピン SOIC）R-8
評価用キット1
SPICEモデル
リファレンス・デザイン
リファレンス・デザイン 1

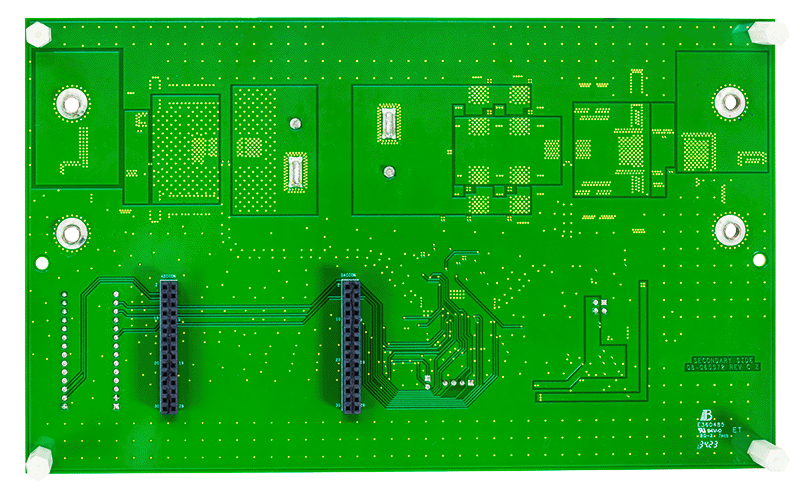

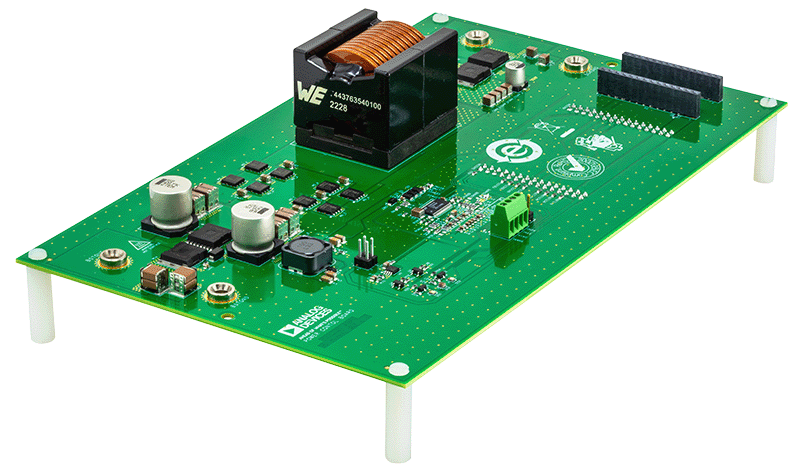

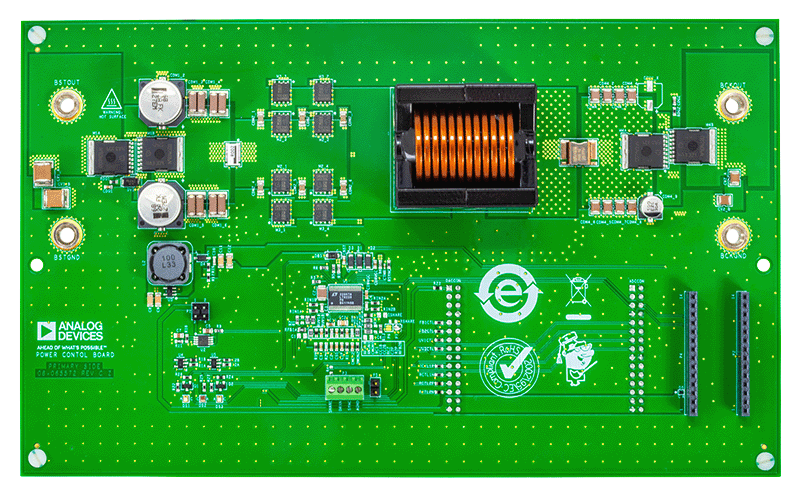

CN0556

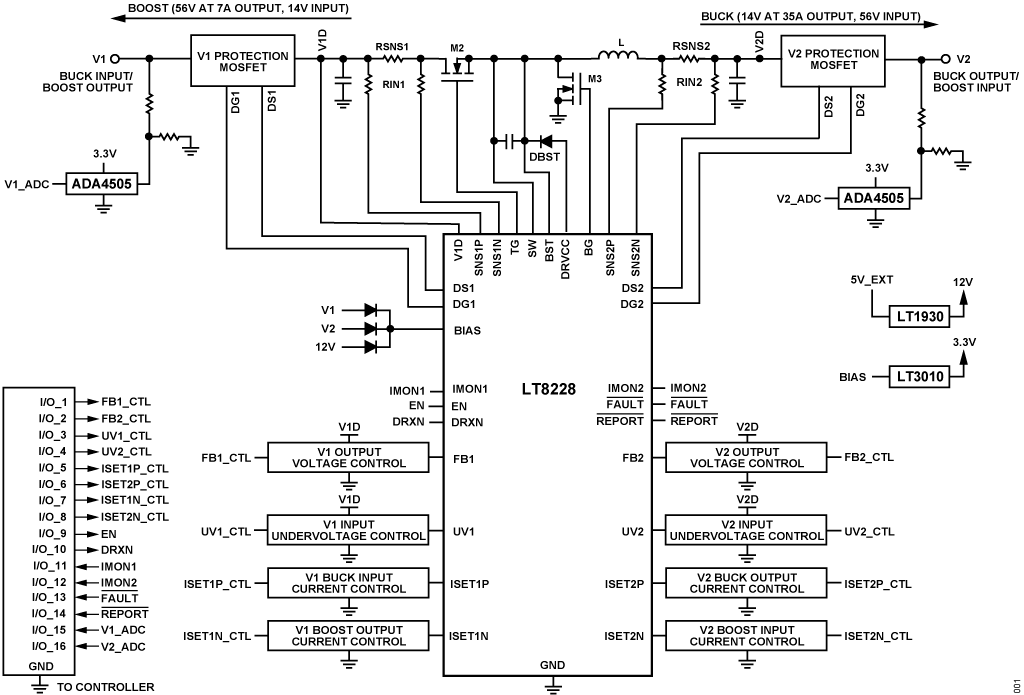

Programmable High Current and Voltage Source/Sink Power Supply
CN0556
Info:Circuits from the Lab®
Circuits from the Lab®
Info:Circuits from the Lab®
Programmable High Current and Voltage Source/Sink Power Supply
機能と利点
- High Efficiency Buck or Boost DC-DC Converter
- 14 V to 56 V Buck Input Voltage and 8 V to 14 V Boost Input Voltage
- Fully Programmable Bidirectional Control and Monitoring
- Seamless Buck-to-Boost Transition and Vice Versa
- Buck Mode: 35 A Maximum Output Current
- Boost Mode: 10 A Maximum Output Current
- Undervoltage, Overvoltage, Overcurrent, and Reverse Current Protection
