ADA4350

FET入力アナログ・フロントエンド、ADC駆動用アンプ内蔵

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.74
機能
  • 低ノイズ、低入力バイアス電流のFET入力アンプ
    • 超低入力バイアス電流:0.25 pA(typ)@ 25°C
    • 低入力電圧ノイズ
      • 92 nV/√Hz(typ)@ 10 Hz(5 V)
      • 5 nV/√Hz(typ)@ 100 kHz(±5 V)
    • ゲイン帯域幅積:175 MHz
    • 入力容量
      • 3 pF typ(差動モード)
      • 2 pF typ(コモン・モード)
  • ゲイン切り替えスイッチ内蔵
    • サンプリングとフィードバック・スイッチのオフ・リーク:±0.5 pA(typ)
    • ワーストケース tON/tOFF 時間: 105ns(typ)/65ns(typ)
  • A/Dコンバータ(ADC)駆動アンプ内蔵
    • 差動モードとシングルエンド・モード
    • 可変出力コモン・モード電圧
      • −5 V ~ +3.8 V typ(±5 V電源)
    • 広い出力電圧振幅:±4.8 V min(±5 V電源)
    • リニア出力電流:18 mA rms typ(±5 V電源)
  • 詳細はデータシートを参照してください
追加の詳細
show more Icon

ADA4350はアナログ・フロントエンドで、光検出器あるいは出力が検出したパラメータに比例した電流を生成する他のセンサーあるいは電圧入力アプリケーションでダイナミック・レンジを最大にするために高精度ゲイン・レベル間で選択することを要求するシステムに使用できます。

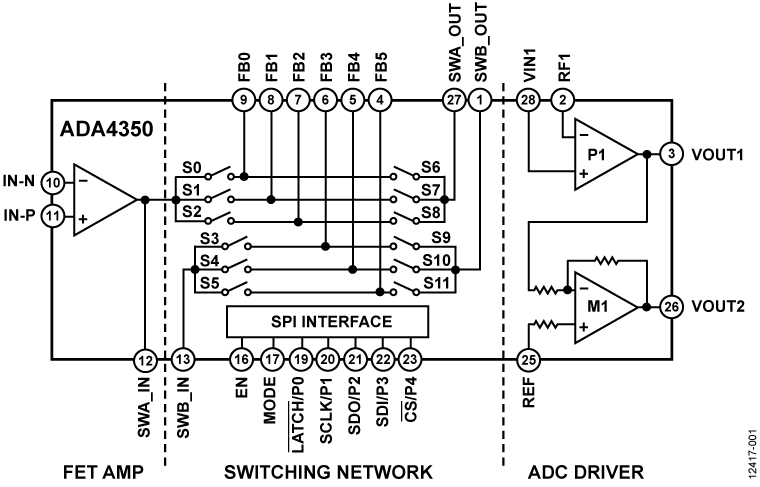

ADA4350はシングルICにFET入力アンプ、スイッチング回路網、ADC駆動アンプとSPI又はパラレル制御ロジックを介して制御するための全機能を内蔵しています。FET入力アンプは電圧ノイズ、電流ノイズが非常に小さいので、広範囲の光検出器、センサーあるいは高精度データ・アクイジション・システムの動作に適しています。

そのスイッチ回路網により、ユーザーは外部で設定可能な独自のフィードバック回路を最大6つまで選択可能です;フィードバック回路に外付け部品を使用することにより、ユーザーはシステムを光検出器あるいはセンサー容量により簡単に適合させることができます。この場合、必要に応じ低温度ドリフトの抵抗を使用する必要があります。

スイッチは誤差源を最小限にした設計になっているので、信号経路に誤差は生じません。出力駆動アンプはシングルエンド・モード又は差動モードで使用でき、ADCの入力の駆動に最適です。

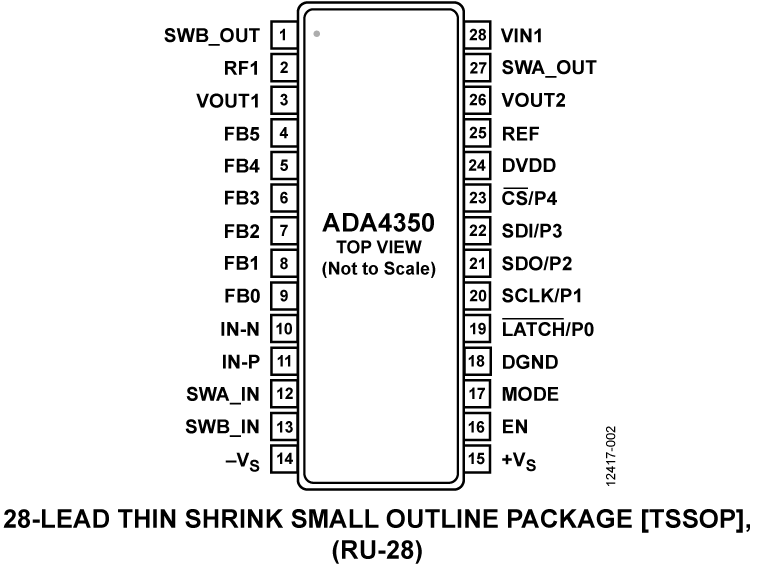

ADA4350は単電源+3.3 Vあるいは両電源±5 Vで動作可能なので、ユーザーが検出器の極性を選択する時に選択の自由があります。ADA4350は28ピンの鉛フリーTSSOPパッケージを採用し、温度範囲-40°C~+85°Cでの動作を規定しています。
複数機能をもつピンの名前はそれらの関連する機能のみによって呼称される可能性があります。


アプリケーション

  • 電流to電圧(I to V)変換
  • フォトダイオードのプリアンプ
  • 化学分析器
  • 質量分析
  • 分子分光分析
  • レーザー/LEDレシーバ
  • データ・アクイジション・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.74

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA4350ARUZ
  • HTML
  • HTML
ADA4350ARUZ-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADA4350

ADA4350 Evaluation Board

zoom

EVAL-ADA4350

ADA4350 Evaluation Board

ADA4350 Evaluation Board

機能と利点

  • Enables quick breadboarding/prototyping
  • User defined circuit configuration
  • Edge mounted SMA connector provisions
  • Easy connection to test equipment and other circuits
  • Guard ring to minimize leakage currents

製品の詳細

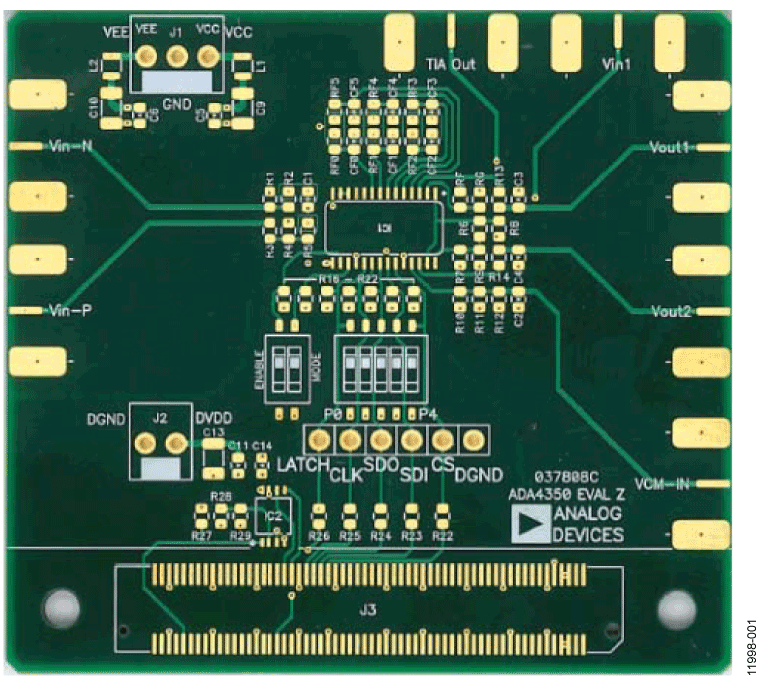

The EVAL-ADA4350RUZ-P evaluation board is designed to evaluate the ADA4350 offered in a 28-lead, 9.8 mm × 6.4 mm thin shrink small outline package (TSSOP). The evaluation board is a populated board that enables users to quickly prototype the best configuration of the analog front end for their systems.
