製品概要

機能と利点

  • レールtoレール入力 / 出力
  • 低消費電力:0.625mA(typ)/アンプ@±15V
  • ゲイン帯域幅積:15.9MHz(typ)@AV=100(typ)
  • ユニティ・ゲインのクロスオーバ:9.9MHz(typ)
  • -3dB帯域幅(クローズド・ループ):13.9MHz(typ)@±15V
  • 低オフセット電圧:100μV(max)(SOIC)
  • ユニティ・ゲインで安定動作
  • 高速スルーレート:4.6V/μs(typ)
  • 低ノイズ:3.9nV/√Hz(typ)@1kHz
  • 長期オフセット電圧ドリフト(10,000時間):3uV (typ)
  • 温度ヒステリシス:4 μV (typ)

製品概要

ADA4084-1(シングル)、ADA4084-2(デュアル)、ADA4084-4(クワッド)は、単電源動作、10MHz帯域幅のアンプで、レールtoレールの入力と出力を特長としています。この製品は、3V~30V(または±1.5V~±15V)での動作を保障しています。

これらのアンプは、AC性能および高精度DC性能の両方を必要とする、単電源アプリケーションに最適となっています。広帯域幅、低ノイズおよび高精度の組み合わせによって、ADA4084-1、ADA4084-2、ADA4084-4は、フィルタや計測器を含む、幅広いさまざまなアプリケーションにとって有用となっています。

これらのアンプのその他のアプリケーションとしては、携帯用通信機器、電源の制御と保護なども対象となり、広い出力範囲を備えたトランスジューサ用の増幅器やバッファ回路としても使われます。レールtoレール入力のアンプを必要とするセンサーには、ホール素子、圧電素子、抵抗性トランスジューサなどがあります。

入力と出力の両方でレールtoレール振幅が可能であるため、設計者は、単電源システムでマルチステージのフィルタを作って、高い信号対ノイズ比を維持することができます。

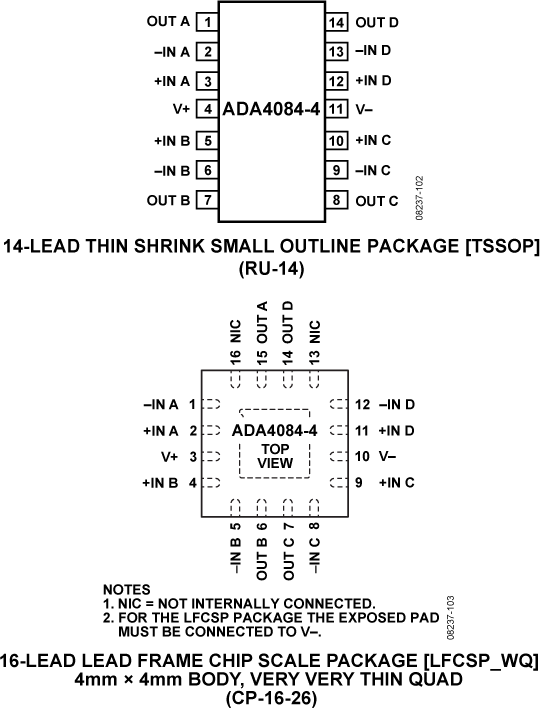

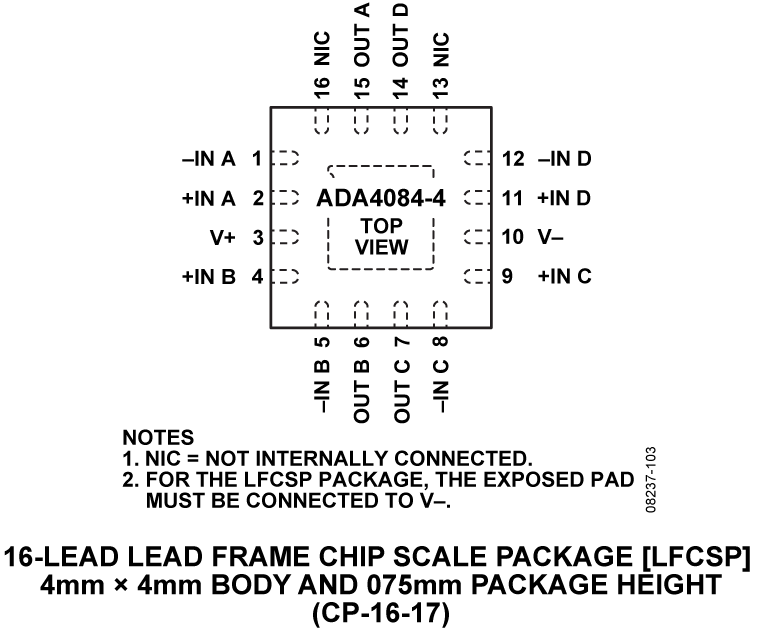

ADA4084-1、ADA4084-2、ADA4084-4は、工業用温度範囲-40℃~+125℃で仕様規定されています。シングルのADA4084-1は5ピンSOT-23と8ピンSOICを採用;デュアルのADA4084-2は8ピンSOIC、8ピンMSOPおよび8ピンLFCSP表面実装パッケージを採用;ADA4084-4は14ピンTSSOPと16ピンLFCSPを採用しています。

ADA4084-1、ADA4084-2、ADA4084-4は、アナログ・デバイセズが提供する、現在ますます製品が増えている、高電圧、低ノイズのオペアンプ・シリーズ製品の1つです。

アプリケーション

  • バッテリ駆動の計測器
  • ハイサイド、ローサイド検出
  • 電源の制御と保護
  • テレコミュニケーション
  • DACの出力バッファ回路
  • ADCの入力バッファ
