AD9889B: 高性能HDMI/DVIトランスミッタ (Rev. 0)1/1/2000
類似製品
製品概要
機能と利点
概要
- HDMI 1.3、DVI 1.0、HDCP 1.2と互換のHDMI™ / DVIトランスミッタ
- 1.8V単電源
- ビデオ / オーディオ入力：1.8～3.3Vのロジック・レベルを受信

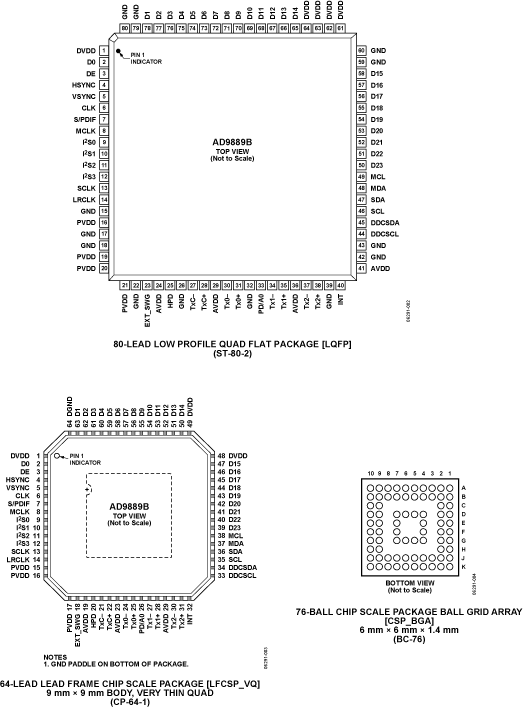

- 80ピンLQFP、鉛フリー・パッケージ
- 64ピンLFCSP、鉛フリー・パッケージ
- 76ピンCSP_BGA、鉛フリー・パッケージ
- 165MHzの動作は480i～1,080pおよびUXGA（60Hz）のすべての分解能に対応
- プログラマブルな双方向カラースペース・コンバータ
- RGB、YCbCr、DDRに対応
- ITU656ベースの組込み同期を利用可能
- 入力ビデオ・フォーマット・タイミングの自動検出（CEA-861B）
デジタル・オーディオ
- 最大192kHzのステレオLPCM / 圧縮オーディオの標準S/PDIFに対応
- 最大192kHzの8チャンネル未圧縮のLPCM I2S オーディオ
- HDCP動作とEDID読出し動作を実行するI2C® マスターで動作するOn Chipコントローラを内蔵
- 5VトレラントなI2CおよびHPD入出力（余分なデバイスは不要）
- S/PDIFおよびI2Cのサポートにオーディオ・マスター・クロックは不要
- オンチップのMPUは割込みとレジスタによってHDMIイベントを報告
製品概要
AD9889Bは、165MHzのHDMI® 1.3（High-DefinitionMultimedia Interface）トランスミッタです。最大1,080pのHDTVフォーマットとUXGA（1600×1200ドット＠60Hz）までのコンピュータ・グラフィック（CG）解像度を利用できます。HDCPに対応したAD9889Bは、HDCP 1.2プロトコルで規定された保護対象のコンテンツを安全に送信できます。AD9889Bは、S/PDIFと8チャンネル I2Sオーディオの両方に対応しています。このハイファイの8チャンネル I2Sは、192kHzのステレオ・オーディオまたは7.1chサラウンド・オーディオを送信できます。S/PDIFは、ステレオLPCM（リニア・パルス・コード変調）オーディオまたは圧縮オーディオ（DTS®、THX®、Dolby® Digitalなど）を伝送できます。
AD9889Bは、システム設計の複雑さやコストを軽減するために、HDCP動作用の内部MPU、EDID読出し用の I2Sマスター、1.8V単電源、 I2Sに基づく5Vトレランス、ホット・プラグ検出ピンなどの機能 / 特性を備えています。
高度なCMOSプロセスで製造されたAD9889Bは、省スペース型の76ピンCSP_BGA / 64ピンLFCSP表面実装パッケージ、それに80ピンLQFP表面実装パッケージを採用しています。パッケージはすべて鉛フリーで、－25～＋85℃の温度範囲で仕様規定されています。
アプリケーション
- DVDプレーヤ / レコーダ
- デジタル・セットトップ・ボックス
- A/Vレシーバ
- デジタル・カメラ / カムコーダ
- HDMIリピータ / スプリッタ
製品カテゴリ
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
評価キット (1)
参考資料
-
The Basics of Video Decoders in Supervision and Inspection8/1/2009 アナログ・ダイアログ
-
Analysis of Common Failures of HDMI CT4/2/2008
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD9889BBBCZ-80 | 材料宣誓書（MD） | 信頼性データ | 76-Ball CSPBGA (6mm x 6mm x 1.4mm) | |
| AD9889BBBCZRL-80 | 材料宣誓書（MD） | 信頼性データ | 76-Ball CSPBGA (6mm x 6mm x 1.4mm) | |
| AD9889BBCPZ-165 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9889BBCPZ-80 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD9889BBSTZ-165 | 材料宣誓書（MD） | 信頼性データ | 80-Lead LQFP (14mm x 14mm) | |
| AD9889BBSTZ-80 | 材料宣誓書（MD） | 信頼性データ | 80-Lead LQFP (14mm x 14mm) | |
| ウェハ・ファブリケーション・データ |
