AD9530

クロック・ジェネレータ、低ジッタ、4 CML 出力、5.4 GHz VCO 内蔵

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$31.27
特長
  • 全機能内蔵型、超低ノイズフェーズ・ロック・ループ(PLL)
  • 4 個の 2.7 GHzコモンモード・ロジック(CML)差動出力
  • 2 個のプログラマブル内部終端オプション付き差動リファレンス入力
  • 絶対ジッタ(12 kHz ~ 20 MHz): <232 fs rms(非理想リファレンスで 8 kHz ループ帯域幅の場合)
  • 絶対ジッタ(12 kHz ~ 20 MHz): <100 fs rms(80 kHz ループ帯域幅で低ジッタ入力リファレンス・クロックの場合)
  • ジッタを減衰するための低ループ帯域幅をサポート
  • 手動切り替え
  • 2.5 V(typ)単電源

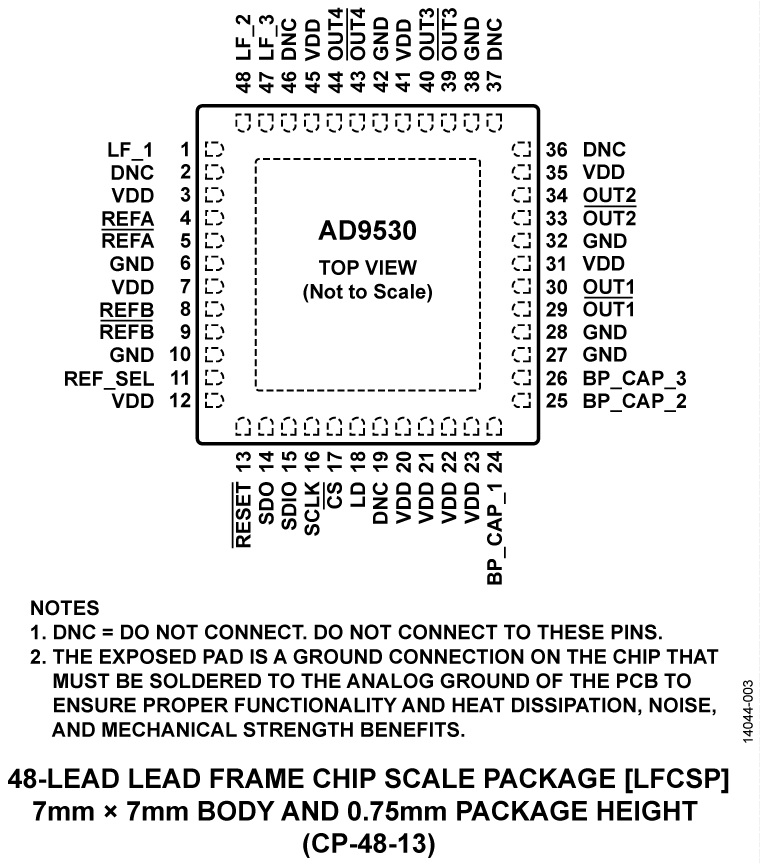

  • 48 ピン、7 mm × 7 mm LFCSP
製品概要
show more Icon

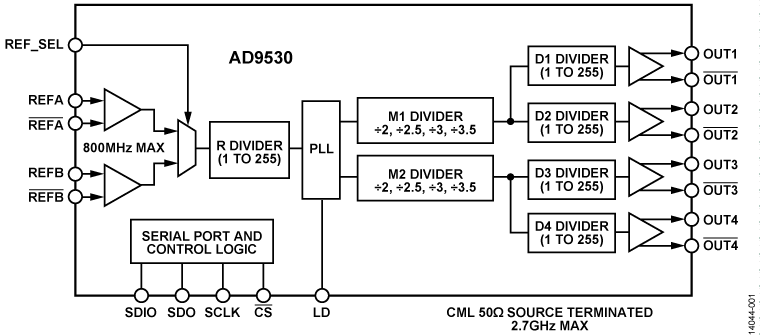

AD9530は全機能内蔵型のPLLで、対応する分配機能、クロック・クリーンアップ、40 Gbps/ 100 Gbps OTNアプリケーション向け周波数変換デバイスを備えています。内部PLLは最大2.7 GHzの4種類の個別出力周波数を発生するために2つのリファレンス周波数のうちの 1 つにロックできます。

AD9530 は 5.11 GHz ~ 5.4 GHz の超低ノイズ電圧制御発振器(VCO)を備えています。全 4 出力は 2 個の高速 VCO 分周器(分周器 Mx)と 4 個の各 8 ビット・チャンネル分周器(分周器 Dx)を使用して内部 VCO から個々に分周されます。高速 VCO 分周器は可能な出力周波数を広くカバーするために 2、2.5、3、3.5 の固定分周を行います。AD9530 はリファレンス・ノイズを減衰するためにループ帯域幅を <15 kHz に設定できます。

AD9530 は 48 ピン LFCSP パッケージを採用し、1 個の 2.5 V(typ)単電源で動作します。

AD9530 は、拡張工業温度範囲 -40℃ ~ +85℃にわたって動作します。

アプリケーション

  • 40 Gbps/100 Gbps光伝達網(OTN)のライン側クロック駆動
  • 高速 A/D コンバータ(ADC)と D/A コンバータ(DAC)のクロック駆動
  • データ通信

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$31.27

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD9530BCPZ
  • HTML
  • HTML
AD9530BCPZ-REEL7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

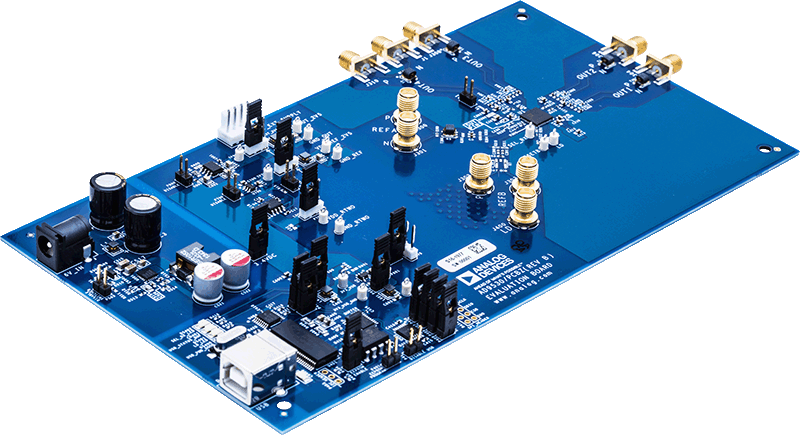

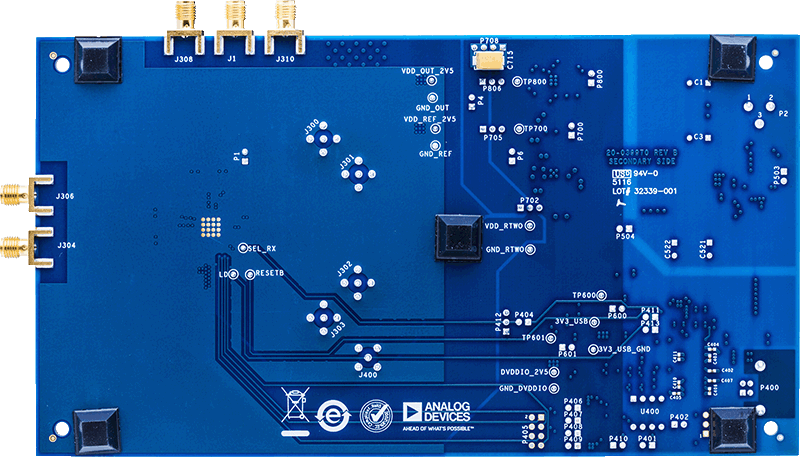

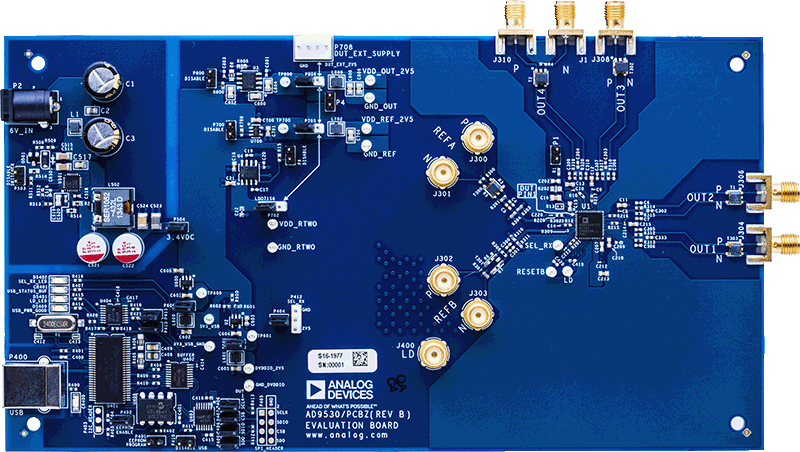

EVAL-AD9530

AD9530 Evaluation Board

zoom

EVAL-AD9530

AD9530 Evaluation Board

AD9530 Evaluation Board

製品の詳細

The AD9530 evaluation board (AD9530/PCBZ) is a compact, easy-to-use platform for evaluating many features of the AD9530. The AD9530 is a fully integrated integer-N PLL and distribution supporting clock clean up and frequency translation for 100Gb/sec optical transport network (OTN) applications. The internal PLL can lock to one of two reference frequencies to generate four discrete frequencies up to 2.7GHz.
