AD9522-3

新規設計に推奨

クロックジェネレータ、12 LVDS/24 CMOS出力、2 GHz VCO内蔵

データシート (Rev. A) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低位相ノイズを備えたPLL
  • 1.72GHz～2.25GHz間でチューニング可能なVCO
  • 外付けの3.3 V/5 V VCO/VCXO（～2.4GHz）をサポート
  • オプションとしてリファレンスクロックのダブラー
  • 250MHzまでのCMOS, LVPECL, あるいはLVDS リファレンス入力が可能
  • 16.62 MHz～33.3 MHzのクリスタル・リファレンス入力が可能
  • 1 つの差動あるいは2つのシングルエンド・リファレンス入力

AD9522-31は、PLLとVCOを内蔵し、サブピコ秒のジッタ特性を備えたマルチ出力のクロック分配機能を備えています。オンチップVCOは1.72GHz～2.25GHz間で調整可能となっています。外付けで最大2.4GHzの3.3 V/5 V VCO/VCXOを使うことも可能です。

AD9522のシリアルインターフェースはSPIとI2C®のどちらもサポートしています。パッケージ内のEEPROMはシリアルインターフェースを通してプログラムされ、パワーアップやリセットに関するユーザーのレジスタ設定を保存できます。

AD9522は4つのグループの12個のLVDS出力を特長としています。いずれの800MHzのLVDS出力は、2つの250MHzCMOS出力に再構成することができます。出力のそれぞれのグループは分周器を備えており、分周比（1～32）と位相（粗調整遅延）の両方のセットが可能となっています。

AD9522は64ピンのLFCSPパッケージで提供され、3.3Vの単電源で動作します。外付けVCOは最大5.5Vの動作まで可能となっています。

AD9522は標準工業用温度範囲-40～+85℃に渡って仕様規定されています。 AD9520-3は、AD9522-3の特長であるLVDS/CMOSに変わって、LVPECL/CMOSを備えた同等製品です。

1このデータシート内でのAD9522という名称は、ファミリーの全製品に共通している場合に使われています。しかし、AD9522-3を使用する場合は、ファミリーの特定製品であるAD9522-3のデータシートを参照してください。

アプリケーション

  • 低ジッタ、低位相ノイズのクロック分配器
  • クロックの発生とSONET、10Ge、10GFCその他10Gプロトコルへの転換
  • フォワード誤差補正(G.710)
  • 高速ADC、DAC、DDS,DDC、DCU、MxFEなどのクロック源
  • 高性能無線トランシーバ
  • ATE、高性能測定器
  • ブロードバンド･インフラストラクチャ

    • AD9522-3
    クロックジェネレータ、12 LVDS/24 CMOS出力、2 GHz VCO内蔵

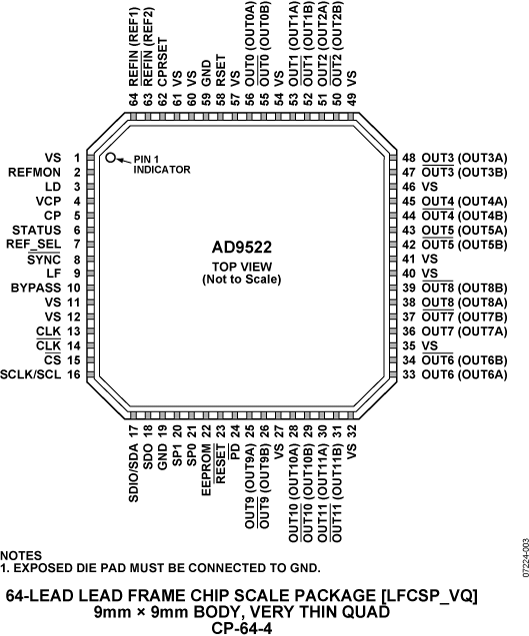

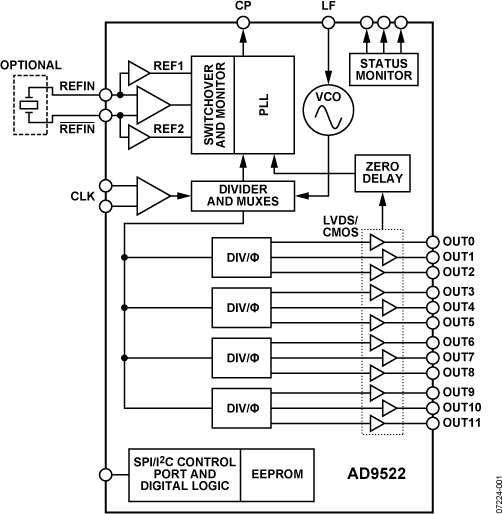

    AD9522-3 Functional Block Diagram AD9522-3 Pin Configuration
