製品概要
機能と利点
- 105MSPSのサンプル・レートを保証（AD9460-105）
- 10MHz入力で79.4dBFSのS/N比／91dBcのSFDR（3.4Vp-p入力、80MSPS）
- 170MHz入力で78.3dBFSのS/N比（4.0Vp-p入力、80MSPS）
- 170MHz入力で77.8dBFSのS/N比／87dBcのSFDR（3.4Vp-p入力、80MSPS）
- 170MHz入力で77.8dBFSのS/N比／87dBcのSFDR（3.4Vp-p入力、80MSPS）
- 139/140MHzのツートーン入力で90dBFSSFDR（3.4Vp-p入力、105MSPS）
- 60fsc rmsジッタ
- 優れた直線性
DNL＝±0.5LSB（typ）
INL＝±3.0LSB（typ） - 2.0～4.0Vp-pの差動フルスケール入力
- バッファ付きアナログ入力

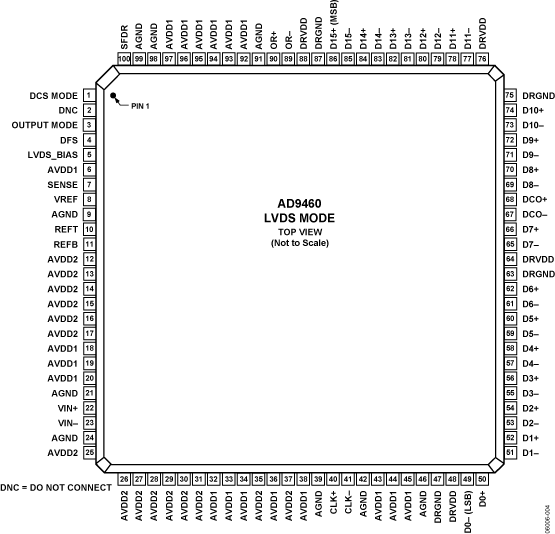

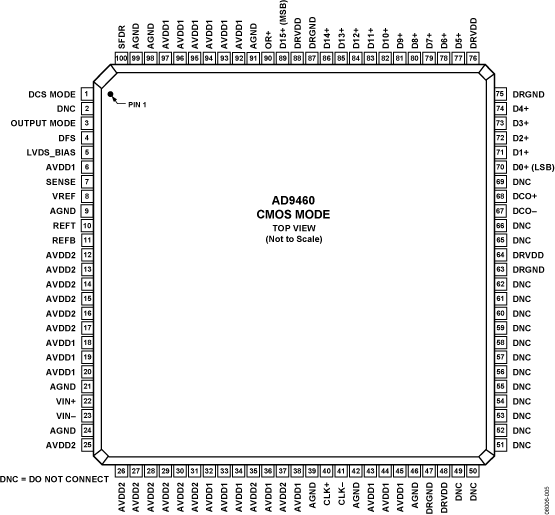

- LVDS出力（ANSI-644互換）またはCMOS出力
- データ形式の選択（オフセット・バイナリまたは2の補数）
製品概要
AD9460は、トラック＆ホールド回路を内蔵する16ビット、モノリシックのサンプリングA/Dコンバータ（ADC）です。高性能、小型化、使いやすさを追求して最適化されています。最大105MSPSで動作し、優れたS/N比特性を備えています。計測機器、医療用画像処理、およびベースバンド（＜100MHz）やIF周波数を使用するレーダ受信機に最適なデバイスです。
完全な性能動作を実現するには、3.3Vおよび5.0Vの電源と低電圧の差動入力クロックが必要です。ほとんどのアプリケーションでは、リファレンスやドライバ部品を外付けする必要がありません。データ出力はCMOS互換性またはLVDS互換性（ANSI-644規格）を備えており、パターン配線の距離を短くするために電流全体を低減する手段が組み込まれています。
オプション機能により、入力範囲、データ形式選択、出力データ・モードなど、各種の選択可能な動作条件を実現できます。
AD9460は鉛フリーの表面実装プラスチック・パッケージ（100ピンTQFP_EP）で提供され、その仕様は工業用温度範囲の－40～＋85℃で規定されています。
製品のハイライト
- 真の16ビット直線性
- 高性能：データ・アクイジション・システム、計測機器、MRIレーダ受信機におけるベースバンド／IFの並外れたS/N比性能
- 使いやすさ：リファレンスと高入力インピーダンスのトラック＆ホールド回路（アナログ入力範囲が調整可能）を内蔵。出力クロックを備えているためデータの取り込み動作が容易
- 鉛フリーの100ピンTQFP/EPパッケージ
- 内蔵クロックのデューティ・サイクル安定化器（DCS）は、広い範囲のクロック・パルス幅でADCの全体性能を維持
- OR（アウト・オブ・レンジ）出力は、信号が指定の入力電圧範囲を超えたときに表示
アプリケーション
- MRIレシーバ
- マルチキャリア、マルチモードの携帯電話レシーバ
- アンテナ・アレイの位置決め
- パワーアンプのリニアライゼーション
- 広帯域無線
- レーダ
- 赤外線画像処理
- 通信計測機器
