AD9380
製造中止ディスプレイ・インターフェース、アナログ / HDMI、デュアル
- 製品モデル
- 2
- 1Ku当たりの価格
- 価格は未定
製品の詳細
- アナログ・HDMIデュアル・インターフェース、広帯域幅デジタル・コンテンツ・プロテクション（HDCP）をサポート、PGB～YcbCrの2ウェイ・カラー・コンバージョン、自動クランプ・レベル調整機能、1.8V / 3.3Vの電源動作、100リード、PbフリーのLQFPパッケージ、RGBとYCbCr出力フォーマット
- アナログ・インターフェース：
8ビットのトリプルADC、100MSPSの最大変換レート、Macrovision®検出、2：1入力マルチプレクサ、完全同期の信号処理、ホット・プラグのためのSync検出、ミッド・スケール・クランピング
- HDCP用の内部キー保存機能
- デジタル・ビデオ・インターフェース：
HDMI1.1；DVI1.0、150MHzのHDMIレシーバ、HDCP1.1のサポート - デジタル・オーディオ・インターフェース：
HDMI1.1互換オーディオ・インターフェース、S/PDIF（IEC90658互換）デジタル・オーディオ出力、マルチ・チャンネルI2Sオーディオ出力（最大8チャンネル）
AD9380は、シングル・チップ上に高分解能マルチ・メディア・インターフェース（HDMI）レシーバを集積しており、設計技術者に、アナログ・インターフェースの柔軟性を提供します。また、広帯域幅のデジタル・コンテント・プロテクション（HDCP）のためのサポート機能も内蔵しています。
AD9380は、全機能内蔵の8ビット、150MSPS、モノリシック・アナログ・インターフェースで、コンポーネント･ビデオ（YbPr）とRGBグラフィックス信号を収得するように最適化されています。この150MSPSエンコード・レート能力と330MHzのフルパワー・アナログ帯域幅は、全てのHDTVフォーマット（最大1080pとフラット・パネル・ディスプレイ（FPD）解像度のSXGA（1280×1024＠75Hz）をサポートします。
アナログ・インターフェースは、内部の1.25Vリファレンスと150MHzのトリプルADC、位相ロック・ループ（PLL）およびプログラマブル・ゲイン、オフセット、クランプ制御を含んでいます。ユーザーは、1.8Vと3.3Vの電源、アナログ入力およびHSYNCのみを提供するだけで、すみます。3ステートのCMOS出力は、1.8V～3.3Vから電源供給することができます。オンチップのPLLはHSYNCからピクセル・クロックを生成します。
ピクセル・クロック出力は、12MHz～150MHzの周波数範囲を出力します。PLLクロック・ジッタは、150MSPSで700ps p-p（typ）以下です。またAD9380は、コンポジットsyncとsyncオン・グリーンのアプリケーションに関する完全同期処理も提供します。
AD9380は、HDMI1.1互換レシーバを含んでおり、全てのHDTVフォーマット（最大1080pと720pまで）と最大SXGA（1280×720p）までのディスプレイ解像度をサポートします。このレシーバは、最大1クロック・サイクル全体までを許容する対間スキューを特長としています。HDCPを備えているため、ディスプレイは暗号化されたビデオ内容をレシーブすることができます。AD9380は、ビデオ・レシーバの認証のため、レシーバでエンコードされた暗号解読およびHDCPバージョン1.1プロトコルで規定された送信時における認証の更新が可能となります。
最新のCMOSプロセスで製造されて、AD9380は省スペースの100リード表面実装、PbフリーのプラスティックLQFPパッケージを採用しており、0℃～70℃の温度範囲にわたって仕様規定されています。
アプリケーション
- アドバンスドTV
- HDTV
- プロジェクタ
- LCDモニタ
ドキュメント
データシート 1
アプリケーション・ノート 1
技術記事 2
製品ハイライト 1

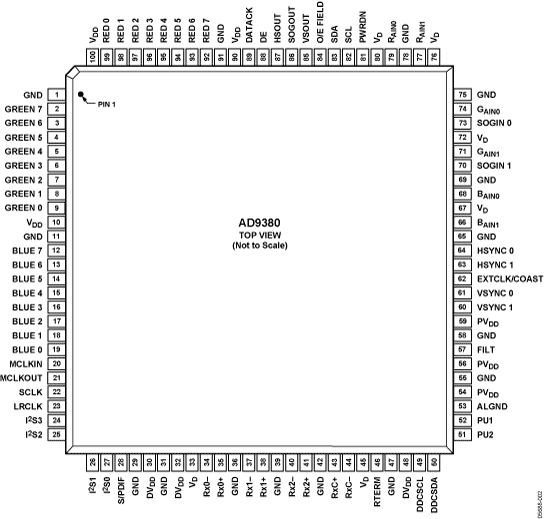

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD9380KSTZ-100 | 100-Lead LQFP (14mm x 14mm) | ||
| AD9380KSTZ-150 | 100-Lead LQFP (14mm x 14mm) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
| 該当なし | ||
|
3 10, 2010 - 10_0017 QFP Multigrade Laser Conversion |
||
| AD9380KSTZ-100 | 製造中止 | |
| AD9380KSTZ-150 | 製造中止 | |
|
6 16, 2009 - 09_0027 Conversion to Laser Mark for the LQFP Packages (Single Grades) |
||
| AD9380KSTZ-100 | 製造中止 | |
| AD9380KSTZ-150 | 製造中止 | |
|
1 29, 2014 - 14_0014 ADI Corporate Obsolescence Notice-January 2014 (Standard Products) |
||
| AD9380KSTZ-100 | 製造中止 | |
| AD9380KSTZ-150 | 製造中止 | |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| ADV7842 | 新規設計に推奨 | デュアルHDMI1.4スイッチング・レシーバ、ビデオ/グラフィックス・デジタイザおよび3Dコンボ・フィルタ・デコーダ付、12ビット、170MHZ |
評価用キット
AD9380 Evaluation Board
