製品概要
機能と利点
- デュアル、10ビット、40 MSPS、65 MSPS、80 MSPS、105 MSPS、A/Dコンバータ
- 低消費：275mW/チャンネル＠105MSPS
- リファレンスとS/H回路内蔵
- 各チャンネルの入力帯域幅：300MHz
- SNR＝57dB＠41MHz、Encode = 80 MSPS
- 各チャンネルのアナログ入力範囲：1Vp-p～2Vp-p
- 単電源3V動作（2.7V～3.3V）
- シングル・チャンネル動作のパワーダウン・モード
- 2の補数またはオフセット・バイナリ出力データ・フォーマット
- 出力データ・アライメント・モード
- 8ビットのAD9288とピン互換
- チャンネル間クロストーク：−75dBc
- AD9218-EPは、防衛および航空宇宙アプリケーション（AQEC規格）をサポートします
- AD9218-EPデータシート（pdf）はこちらからダウンロードできます。
- 拡張した工業用温度範囲：−55°C～+105°C
- 管理された製造ベースライン
- 組み立て／テストは同一工場
- 同一工場で一貫製造
- 製品変更通知
- 品質データは要求に応じて入手可能
製品概要

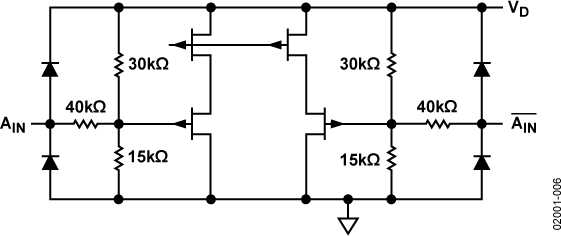

AD9218は、オンチップのトラック＆ホールド回路を内蔵するデュアル10ビットのモノリシック・サンプリングA/Dコンバータであり、低価格、低消費電力、小型サイズ、使いやすい性能が最適化されています。105MSPSの変換レートで動作し、全動作範囲で非常に優れたダイナミック性能を発揮します。各チャンネルを独立して動作させることが可能です。

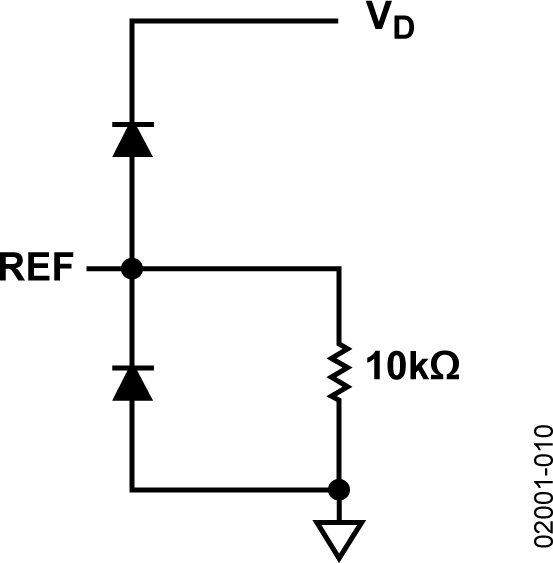

フル性能で動作するために必要なのは、3.0V（2.7～3.6V）の単電源とエンコード・クロックのみです。多くのアプリケーションで、電圧リファレンスまたはドライバ部品を外付けする必要がありません。デジタル出力はTTL/CMOS互換であり、別個の出力電源ピンは3.3Vまたは2.5Vロジックとのインターフェースをサポートします。

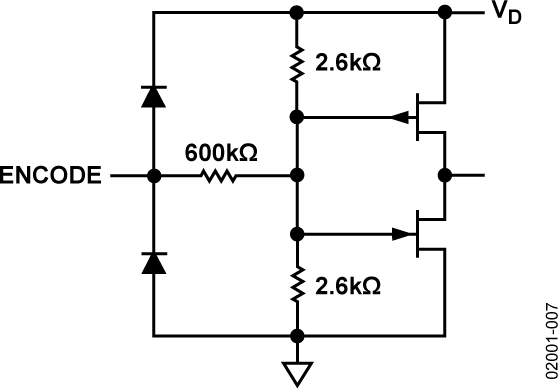

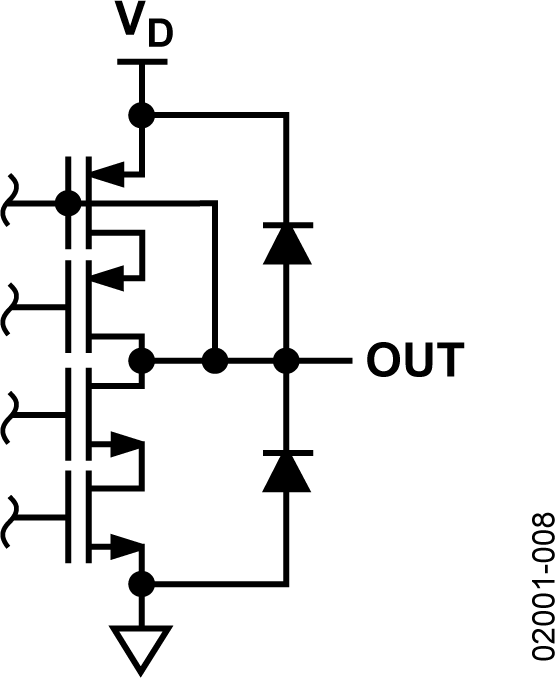

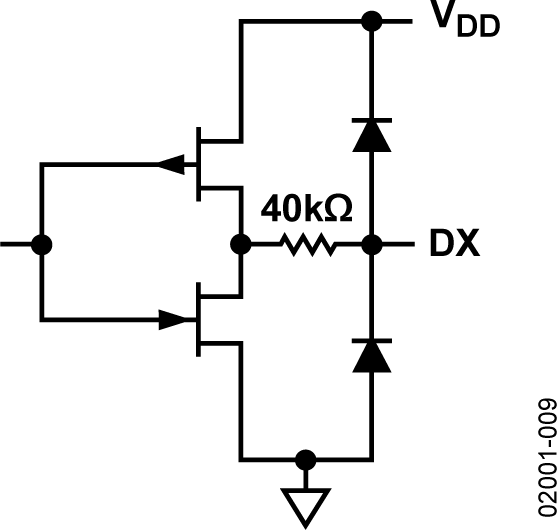

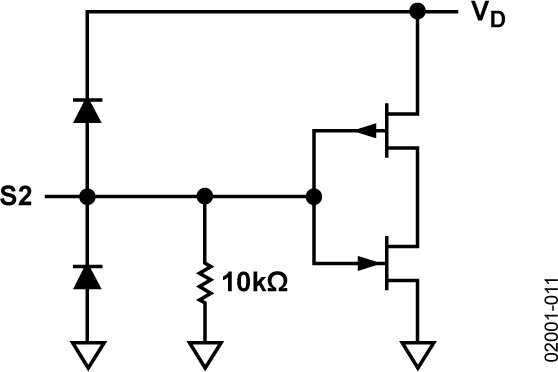

エンコード入力はTTL/CMOS互換であり、10ビットのデジタル出力を＋3.0V（2.5～3.6V）の電源で動作させることができます。パワーダウン・モード、デジタル・データ出力フォーマット、デジタル・データのタイミング方式をユーザが選択できるオプションがあります。パワーダウン・モード時に、デジタル出力はハイ・インピーダンスの状態になります。

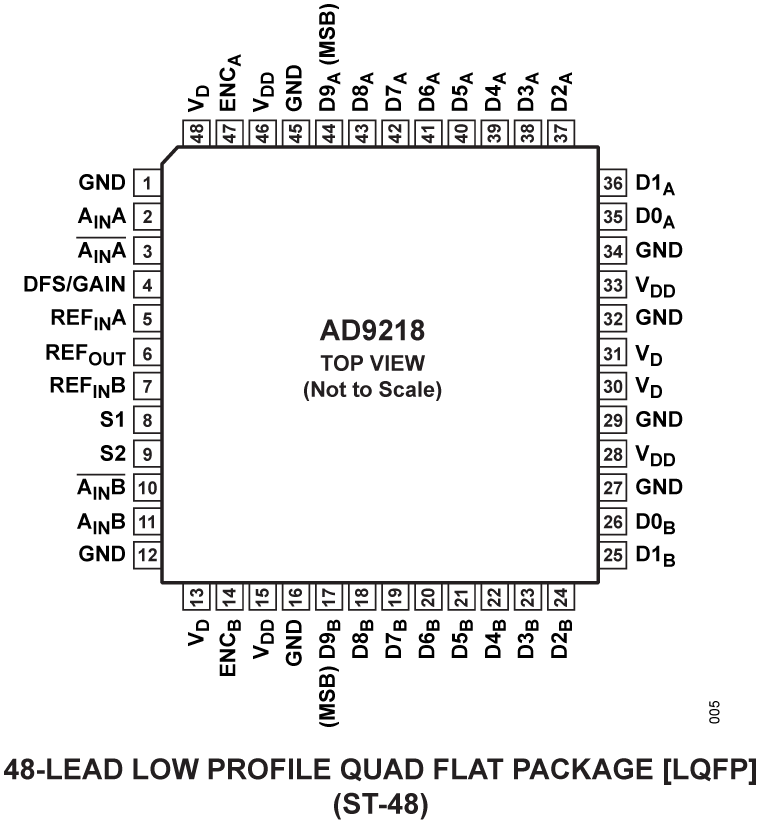

最新のCMOSプロセスで製造されるAD9218には、48ピン表面実装プラスチック・パッケージ（7×7mmのLQFP）があり、工業用温度範囲（－40～＋85℃）で仕様が規定されています。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
AN-905: VisualAnalog™コンバータ評価用ツールVer 1.0ユーザ・マニュアル8/18/2020
-
AN-282: サンプル・データ・システムの基本2/14/2015
-
AN-756: サンプル化システムに及ぼすクロック位相ノイズとジッタの影響 (Rev. 0)4/18/2008
-
AN-737: ADIsimADCによるADCモデリングの方法 (Rev. B)11/9/2007
-
AN-935: ADCトランス結合フロントエンドの設計 (Rev. 0)10/8/2007
-
AN-835: 高速A/Dコンバータ（ADC）のテストと評価について (Rev. 0)12/11/2006
-
AN-715: A First Approach to IBIS Models: What They Are and How They Are Generated (Rev. 0)12/14/2004
-
AN-345: 低周波回路と高周波回路のグラウンド設計12/6/2004
-
AN-501: アパーチャ不確定性とADCシステム性能 (Rev. A)11/29/2004
-
AN-741: 位相ノイズの知られざる特性 (Rev. 0)11/29/2004
-
高速A/Dコンバータ（ADC）のテストと評価について (Rev. AN-835)1/1/2000
-
FAQ7/26/2017
ツールおよびシミュレーション
Virtual Eval（仮想評価、 ベータ版）
Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。
MathWorks®
設計ツール
Visual Analog
VisualAnalog™は、高速ADCの選択や評価を行う設計者向けに、強力なシミュレーション／データ解析ツール・セットとユーザ・フレンドリなグラフィカル・インターフェースを組み合わせたソフトウェア・パッケージです。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD9218BST-105 | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| AD9218BST-RL105 | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| AD9218BSTZ-105 | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| AD9218BSTZ-40 | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| AD9218BSTZ-65 | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| AD9218BSTZ-80 | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| AD9218BSTZ-RL105 | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| AD9218BSTZ-RL40 | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| AD9218BSTZ-RL65 | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| AD9218BSTZ-RL80 | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| AD9218SSTZ-105-EP | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| AD9218SSTZ-105EPRL | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| ウェハ・ファブリケーション・データ |
