AD9211

10ビット、200/250/300MSPS、1.8VのA/Dコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$42.82
特長
  • S/N比=60.1dBFS(70MHzまでのfIN、@300MSPS)
  • 9.7のENOB(70MHzまでのfIN、@300MSPS、-1.0dBFS)
  • SFDR=-80dBc(70MHzまでのfIN、@300MSPS、-1.0dBFS)
  • 優れた直線性
    DNL=±0.1LSB(typ)
    INL=±0.2LSB(typ)
  • 300MSPSでのLVDS(ANSI-644レベル)
  • 700MHzのフルパワー・アナログ帯域幅
  • 外部デカップリングは不要、オンチップ電圧リファレンス
  • 入力バッファとトラック&ホールド内蔵
  • 低消費電力
    437mW @300MSPS:LVDS SDRモード
    410mW @300MSPS:LVDS DDRモード
  • プログラマブルな入力電圧範囲
    1.0~1.5V、公称1.25V
  • 1.8Vのアナログ/デジタル電源動作
  • 選択可能な出力データ・フォーマット(オフセット・バイナリ、2の補数、グレイ・コード)
製品概要
show more Icon

AD9211は、高性能、低消費電力、使いやすさが最適化された10ビットのモノリシック・サンプリングA/Dコンバータ(ADC)です。AD9211は、最大300MSPSの変換レートで動作し、ワイドバンド・キャリア・システムとブロードバンド・システムで優れた動的性能を実現するように最適化されています。トラック&ホールド(T/H)や電圧リファレンスなど、必要なすべての機能がチップ上に搭載され、完全な信号変換ソリューションとなっています。

このADCのフル性能の動作には、1.8Vのアナログ電源電圧と差動クロックが必要です。デジタル出力は、LVDS(ANSI-644)互換であり、2の補数、オフセット・バイナリのフォーマット、グレイ・コードに対応します。データ・クロック出力もあり、データを正しいタイミングで出力できます。

高度なCMOSプロセスで製造されたAD9211は、56ピンLFCSPで提供しています。工業用温度範囲(-40~+85℃)で仕様が規定されています。

製品のハイライト

  1. 高性能:70MHzの入力で60.1dBFSのS/N比 @300MSPS
  2. 低消費電力:わずか410mW @300MSPS
  3. 使いやすさ:LVDSの出力データと出力クロック信号で、最新のFPGA技術とのインターフェースが可能。リファレンスとサンプル&ホールド回路が内蔵されているため、柔軟性の高いシステム設計に対応。1.8V単電源の使用により、システム電源の設計が簡単。
  4. シリアル・ポート制御:標準のシリアル・ポート・インターフェースにより、データ・フォーマッティング、クロック・デューティ・サイクル・スタビライザのディスエーブル、パワーダウン、ゲイン調整、出力テスト・パターン生成など、さまざまな製品機能に対応。
  5. ピン互換ファミリー:AD9230の12ビットのピン互換ファミリー

アプリケーション

  • 無線および有線のブロードバンド通信
  • ケーブル・リバース・パス
  • 通信テスト機器
  • レーダおよび衛星サブシステム
  • パワーアンプのリニアライゼーション
  • 質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 3
    1Ku当たりの価格 最低価格:$42.82

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    技術資料 21
    show more Icon
    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    AD9211BCPZ-200
    • HTML
    • HTML
    AD9211BCPZ-250
    • HTML
    • HTML
    AD9211BCPZ-300
    • HTML
    • HTML

    モデルでフィルタ

    reset

    絞り込み条件をリセット

    製品モデル

    製品ライフサイクル

    PCN

    モデルでフィルタ

    reset

    絞り込み条件をリセット

    製品モデル

    製品ライフサイクル

    PCN

    評価用キット

    評価用キット 2

    reference details image

    HSC-ADC-EVALCZ

    FPGAベースのデータ・キャプチャ・キット

    zoom

    HSC-ADC-EVALCZ

    FPGAベースのデータ・キャプチャ・キット

    FPGAベースのデータ・キャプチャ・キット

    機能と利点

    • FIFO深さ:64kB
    • シングル/マルチ・チャンネルADCで動作
    • VisualAnalog® ソフトウェアで使用
    • Virtex-4 FPGAベースのキット
    • ADCの評価ボードによってはインターフェース用のアダプタが必要になる場合があります。
    • 各チャンネルによりSPI制御 最大644 MSPS SDR / 800MSPS DDRのエンコード・レートでのプログラムが可能
    • 各チャンネルはDDRのエンコード・レート

    製品の詳細

    HSC-ADC-EVALCZ 高速コンバータ評価用プラットフォームは、アナログ・デバイセズの高速 A/D コンバータ(ADC)評価用ボードからのデジタル・データのブロックをキャプチャする FPGA ベースのバッファ・メモリ・ボードを使用しています。このボードは、USB ポートを介して PC に接続し、VisualAnalog® とともに使用して、高速 ADC の性能を短時間で評価します。この評価用キットはセットアップが容易です。その他の必要な装置には、アナログ・デバイセズの高速 ADC 評価用ボード、信号源、クロック源などがあります。キットを接続して電源を投入すると、PC で即座に評価することができます。
    reference details image

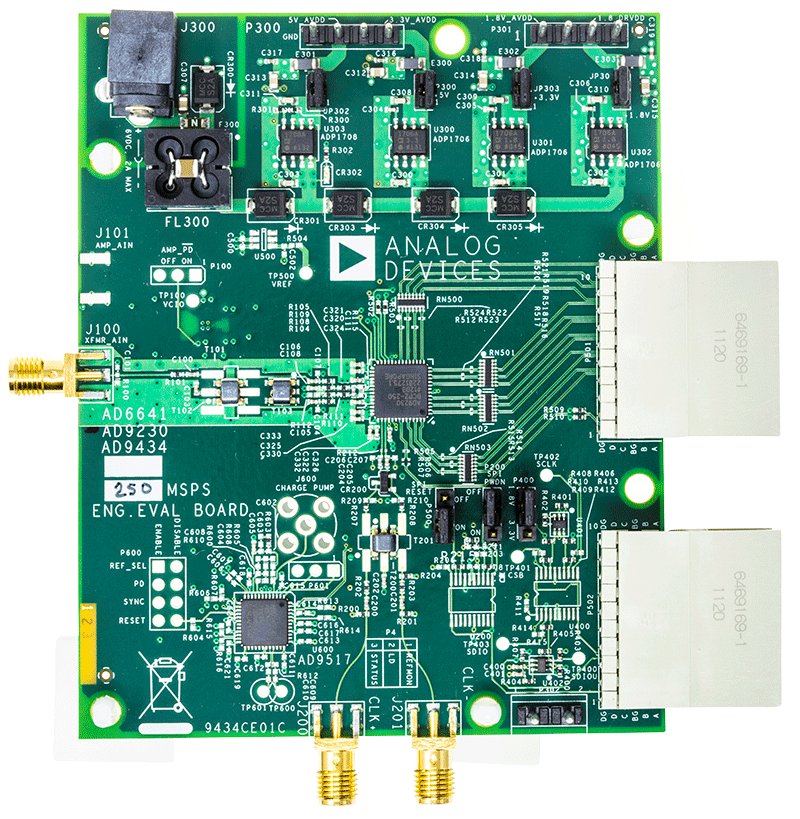

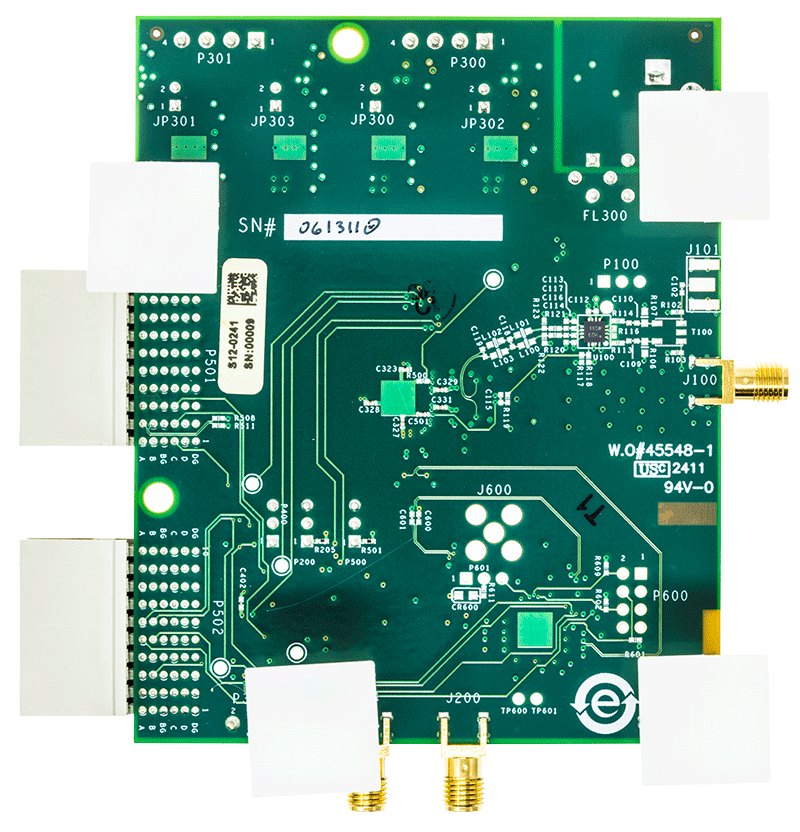

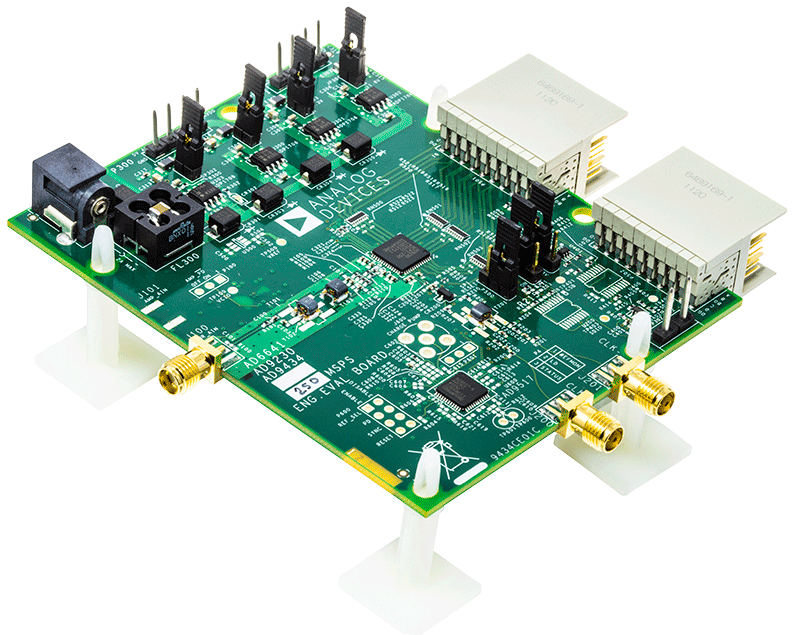

    EVAL-AD9211

    AD9211 Evaluation Board

    zoom

    EVAL-AD9211

    AD9211 Evaluation Board

    AD9211 Evaluation Board

    機能と利点

    • Full featured evaluation board for the AD9211
    • SPI interface for setup and control
    • External, on-board oscillator, or AD9517 clocking option
    • Balun/transformer or amplifier input drive option
    • LDO regulator or switching power supply options
    • VisualAnalog® and SPI controller software interfaces

    製品の詳細

    The AD9211-300EBZ is an evaluation board for the AD9211, single 10-bit ADC. This reference design provides all of the support circuitry to operate devices in their various modes and configurations, It is designed to interface directly with the HSC-ADC-EVALCZ data capture card, allowing users to download captured data for analysis. The Visual Analog software package, which is used to interface with the device’s hardware, allows users to download captured data for analysis with a user-friendly graphical interface. The SPI controller software package is also compatible with this hardware and allows the user to access the SPI programmable features of the AD9211.

    The AD9211 data sheet provides additional information related to device configuration and performance and should be consulted when using these tools. All documents and Visual Analog and SPI Controller are available at the High Speed ADC Evaluation Boards page. For additional information or questions, please email highspeed.converters@analog.com
