特長
- 低消費電力：
静止電流：330μA（max）
レールtoレール出力
- 低ノイズで低ひずみ
入力電圧ノイズ：8nV/√Hz（max）＠1kHz
RTIノイズ：0.15μVp-p（G=100）
非直線性誤差：0.5ppm＠2kΩ負荷（G=1）
- 優れたAC仕様
CMRR：80dB（min）＠10kHz（G=1）
帯域幅：2.2 MHz（G=1） - 高精度DC性能（AD8422BRZ）
CMRR：150dB（min）@ゲイン=1000
ゲイン誤差：0.04%（max）＠ゲイン=1000
入力オフセット電圧ドリフト：0.3μV/℃（max）
入力バイアス電流：0.5nA（max）
- 広い電源電圧範囲
単電源動作：4.6V～36V
両電源動作：±2.3V～±18V
入力過電圧保護：
電源電圧逆方向から40V
ゲイン範囲：1～1000
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD8422は、高精度、低消費電力、低ノイズ、レールtoレールの計装アンプで、業界では単位マイクロ・アンペアあたり最高の性能を提供します。AD8422は、超低ひずみ性能で信号を処理し、その性能はフル出力範囲にわたって負荷の影響を受けることはありません。
AD8422は、業界標準AD620の第3世代開発製品です。AD8422は新しいプロセス技術と設計技術を採用しているので、これまでの製品より高いダイナミックレンジとより小さな誤差を実現するとともに消費電力が1/3以下になります。AD8422は、AD8221で採用された高性能なピン配置を使っています。

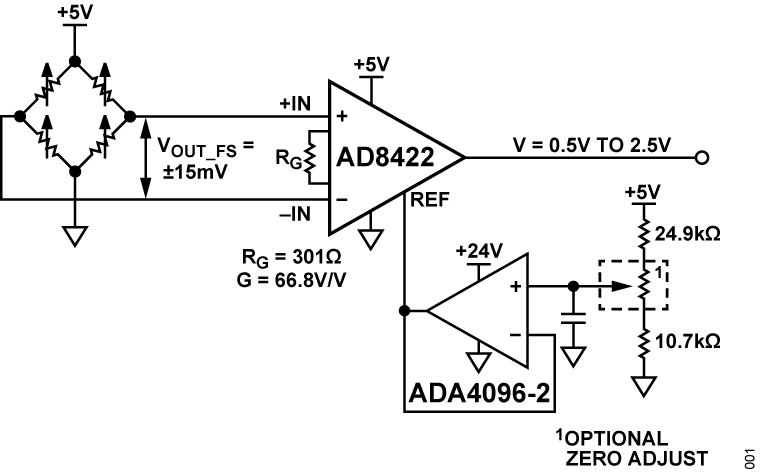

AD8422はバイアス電流が非常に低いため、高いソース・インピーダンスで使っても誤差がなく、入力で複数のセンサーをマルチプレクスすることが可能です。AD8422の電圧ノイズと電流ノイズはひじょうに低いため、ホイートストーン・ブリッジの計測にとっては、理想的な選択肢です。
AD8422の入力範囲は広く、レールtoレール出力なので、高性能計装アンプのすべての利点を単電源アプリケーションにもたらします。高い電圧あるいは低い電圧の電源のどちらを使っても、電力をセーブしますので、AD8422は、誤差要求の厳しい、チャンネル数の多いアプリケーションあるいは低消費電力アプリケーションに対して優れた選択肢となります。
AD8422は、ノイズ性能を損なわずに信頼性を確保できるような、堅固な入力保護を用いています。AD8422は、高いESD耐性を備えており、入力は、反対側電源レールから最大40Vまでの連続電圧から保護されています。

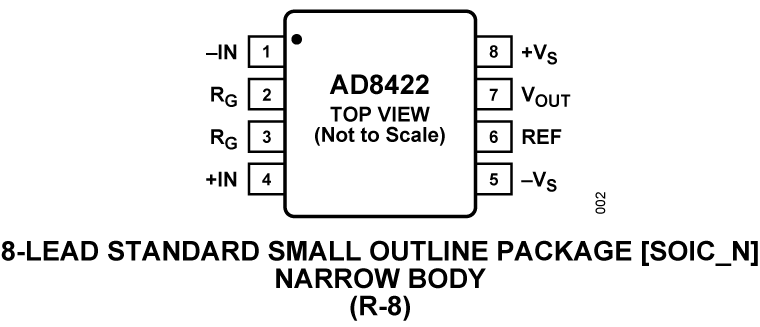

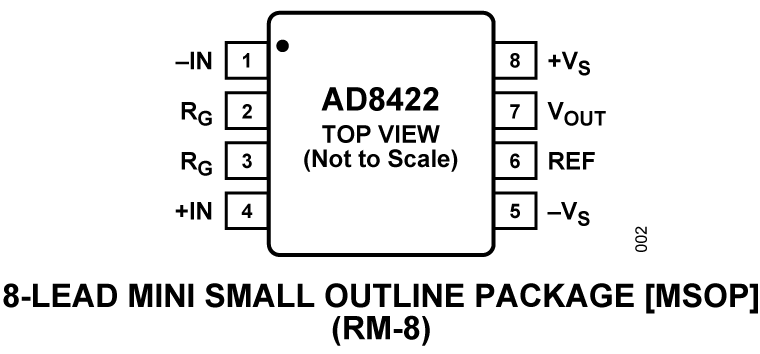

一本の抵抗器で1～1000のゲインが設定でき、リファレンス・ピンは、出力電圧に対して、高精度なオフセットを加えて、使うことができます。AD8422は、-40～+85℃で仕様規定されており、標準的な性能曲線は125℃までとなっています。この製品は、8ピンMSOPおよび8ピンSOICパッケージで供給されています。
アプリケーション
- 医療用計測機器
- 工業用プロセス制御
- ストレイン・ゲージ
- トランスデューサ・インターフェース
- 高精度データ・アクイジション・システム
- チャンネル間絶縁システム
- ポータブル計測機器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD8422
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
アプリケーション・ノート
-
すべて
-
English
-
日本語
-
中国語
データシート
2
ユーザ・ガイド
2
アプリケーション・ノート
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
テクニカル・ブック 1
珍問／難問集 3
Analog Dialogue 1
- AD8422ACPZ-R7
- ピン／パッケージ図
-

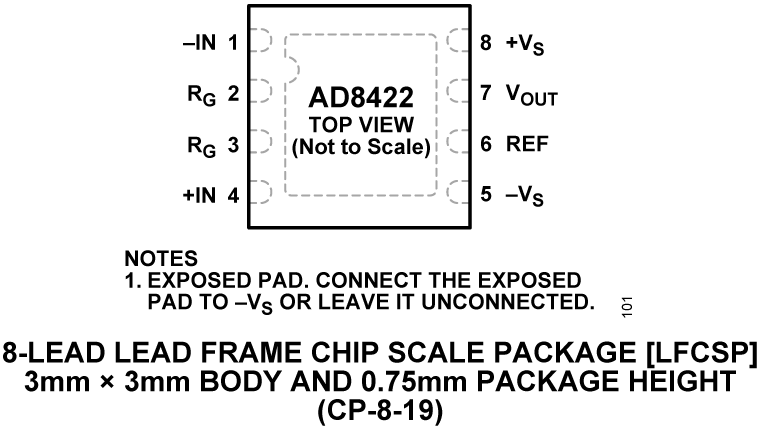

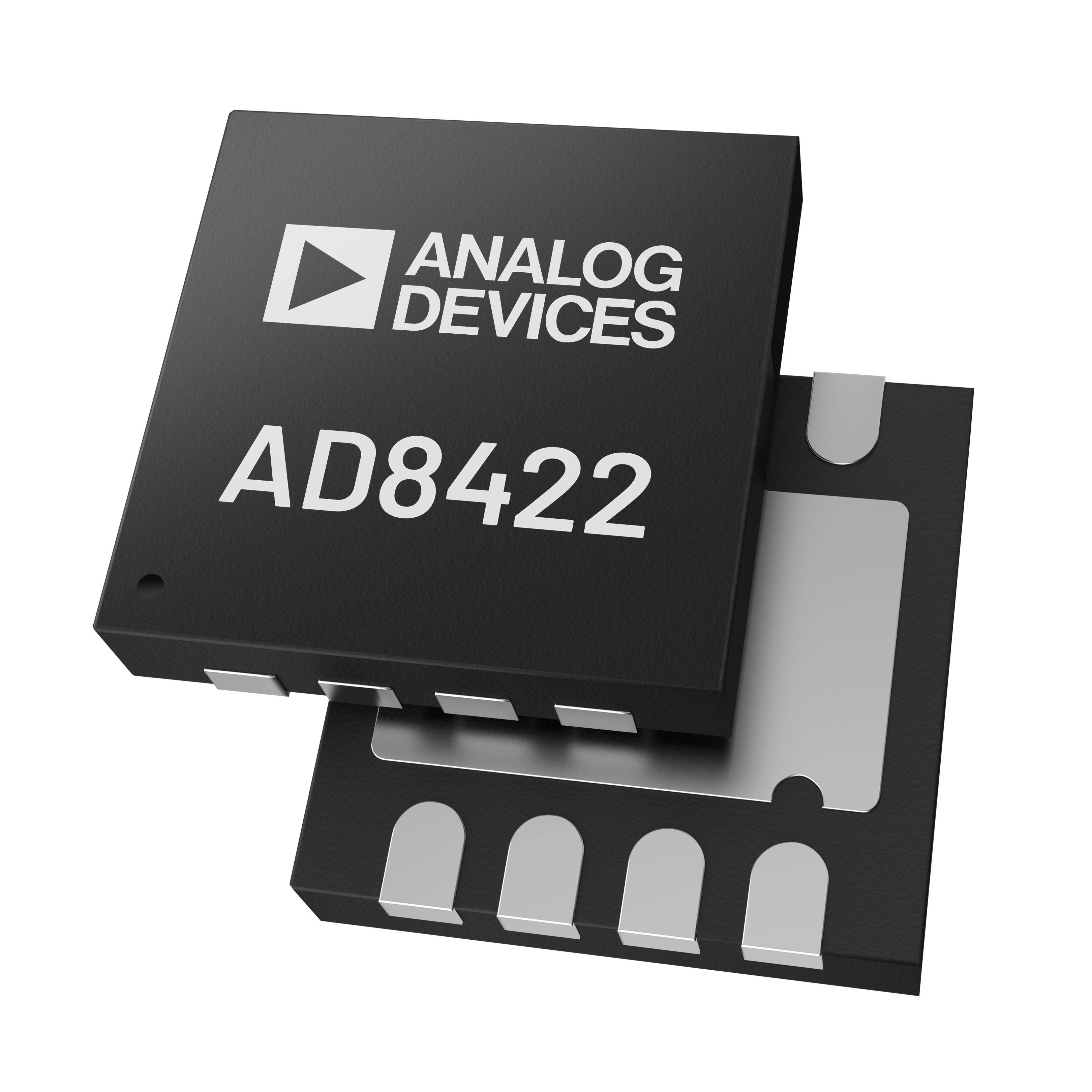

8-Lead LFCSP (3mm x 3mm w/ EP)
