AD8411A

−2V~70Vの広い入力電圧範囲、2.7MHzの広帯域幅、PWM除去およびゲイン50V/Vを備えた電流検出アンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.32
特長
  • 2.7MHz小信号、−3dB帯域幅
  • インパッケージ・トリム・コア(DigiTrim
    • チョッピングや自動ゼロ調整なしで高精度を確保
    • オフセット・ドリフト:±0.26μV/°C(代表値)
    • 温度範囲全体での最大電圧オフセット:±200μV
    • DC CMRR:142dB(代表値)
    • 50kHz時のAC CMRR:96dB(代表値)
  • 幅広いコモンモード入力電圧範囲
    • −2V~+70V、連続動作
    • −20V~+85V、連続耐久
  • 初期ゲイン:50V/V
  • 広い動作温度範囲:−40°C~+125°C
  • 双方向動作
  • 動作電源電圧範囲:2.9V~5.5V
  • 8ピンMSOPパッケージを採用
  • AEC-Q100オートモーティブ認定を取得
製品概要
show more Icon

AD8411Aは、高電圧、広帯域幅の電流検出アンプです。このデバイスは、50V/Vの初期ゲインを備え、2.7MHzの帯域幅を温度範囲全域で最大±0.15%のゲイン誤差で実現します。バッファリングされた出力電圧が、任意の標準的なコンバータに直接接続されます。AD8411Aの最小DC同相ノイズ除去比(CMRR)は、−2V~+70Vで123dBです。

AD8411Aは様々な産業用およびオートモーティブ・アプリケーションを対象に、シャント抵抗の両端で双方向電流測定を行います。AD8411Aは、−40°C~+125°Cの温度範囲全体にわたって画期的な性能を実現します。このデバイスはインパッケージ・トリム・コアを備え、動作温度範囲およびコモンモード電圧範囲全体で±0.26μV/°C(代表値)のオフセット・ドリフトを達成しています(ボックス法に基づく、図53を参照)。アプリケーションで相互変調を発生させる可能性のあるチョッピングや自動ゼロ調整クロックを使用する必要はありません。このデバイスには、入力差動電圧やコモンモード電圧に関係なく、幅広い入力コモンモード電圧範囲とバランスド入力バイアス電流を達成する回路と、超低CMRRドリフトを達成する回路が搭載されています。また、パルス幅変調(PWM)形式の入力コモンモード電圧が存在する環境で、高精度な出力を実現するための回路も内蔵しています。AD8411Aは8ピンMSOP(ミニ・スモール・アウトライン・パッケージ)を採用しています。

アプリケーション

  • 同位相またはハイサイドの電流検出
    • BLDCモータ、低インダクタンス・モータ
    • 双方向48V~12V DC/DCコンバータ
    • ソレノイド・コントロール
    • 電源レール・モニタリング
  • ローサイド電流の検出

米国特許番号10,312,865および10,587,228により保護されています。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.32

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD8411AWBRMZ
  • HTML
  • HTML
AD8411AWBRMZ-RL
  • HTML
  • HTML
AD8411AWBRZ
  • HTML
  • HTML
AD8411AWBRZ-RL
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-AD8411A

AD8411A(−2V~70Vの広い入力電圧範囲で動作する、PWM除去対応、ゲイン50V/Vの2.7MHz高帯域幅の電流検出アンプ)の性能評価

zoom

EVAL-AD8411A

AD8411A(−2V~70Vの広い入力電圧範囲で動作する、PWM除去対応、ゲイン50V/Vの2.7MHz高帯域幅の電流検出アンプ)の性能評価

AD8411A(−2V~70Vの広い入力電圧範囲で動作する、PWM除去対応、ゲイン50V/Vの2.7MHz高帯域幅の電流検出アンプ)の性能評価

機能と利点

  • ブレッドボードとプロトタイプの迅速な作成が可能
  • 簡単な設定で単方向動作または双方向動作に変更可能
  • 電流検出シャント抵抗の取り付けに対応
  • テスト装置への容易な接続
  • 入力フィルタと出力フィルタの取り付けに対応
  • デカップリングされた電源ライン

製品の詳細

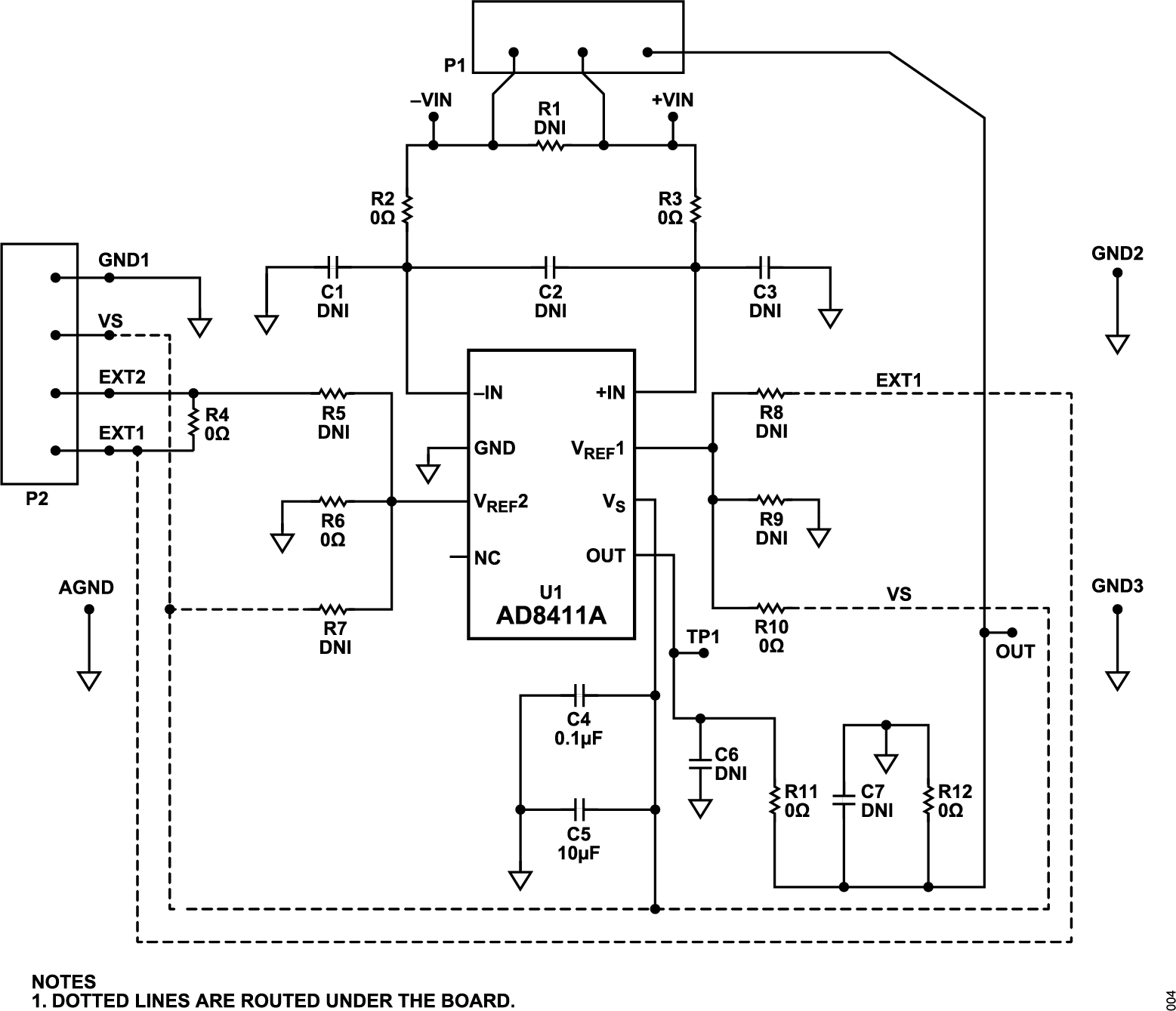

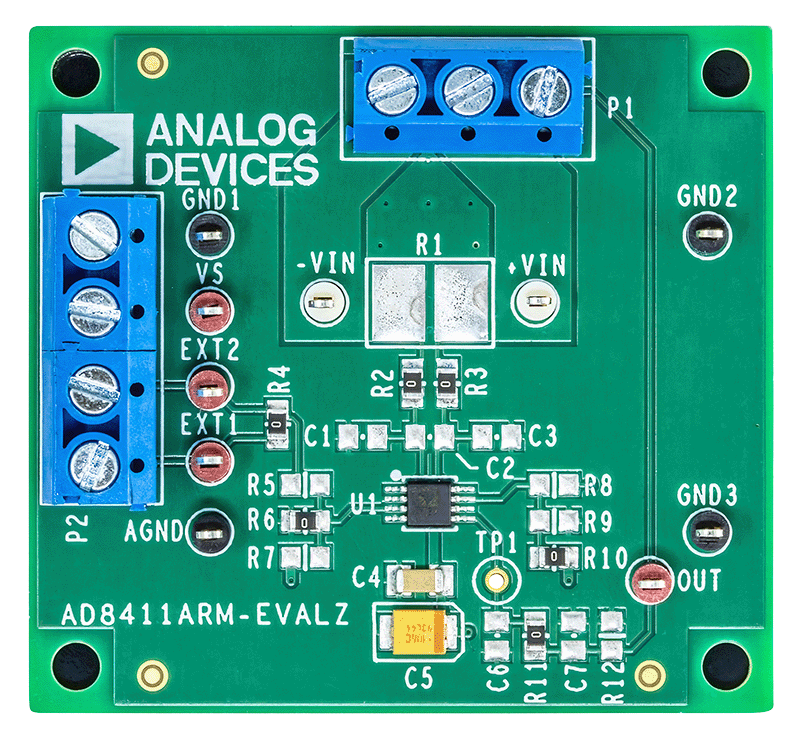

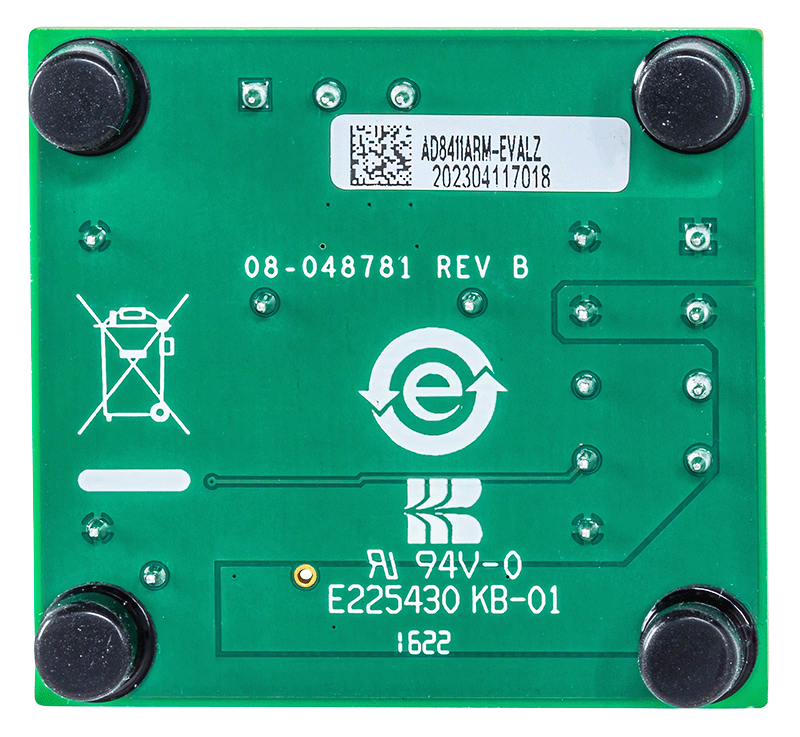

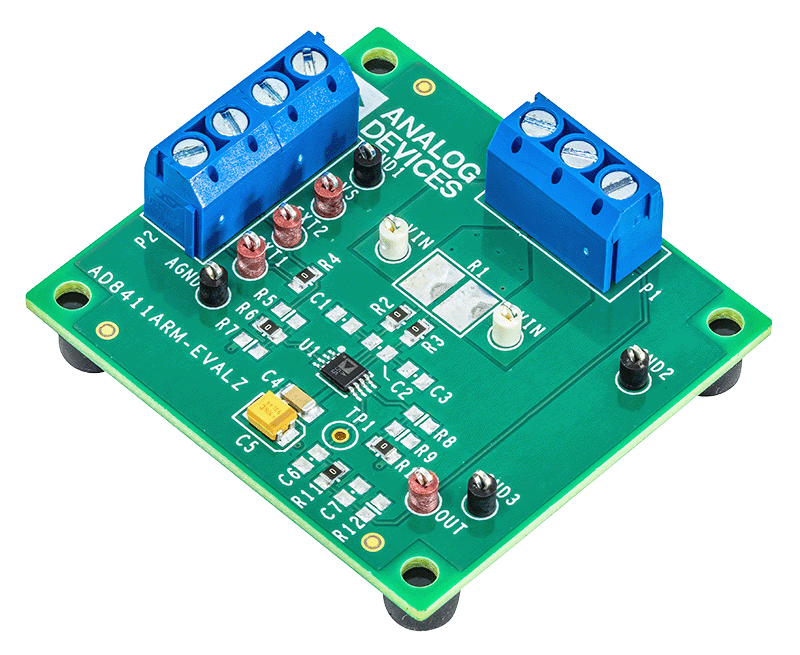

AD8411ARM-EVALZは、AD8411A電流検出アンプの評価を目的として設計されています。これらのボードは、様々な動作モードを簡単に設定し、負荷に柔軟に対応できるように設計されています。このボードには、最大規格サイズ2818のシャント抵抗(R1)をハンダ付けすることができます。

AD8411ARM-EVALZは、MSOP(ミニ・スモール・アウトライン・パッケージ)にAD8411Aを収容しています。

AD8411Aの完全な仕様は、アナログ・デバイセズから入手できるAD8411Aのデータシートに記載されています。AD8411ARM-EVALZ評価用ボードを使用する際は、このユーザ・ガイドと併せてAD8411Aのデータシートを参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
