特長
- 高精度、高分解能の電圧出力
- 12ビットの入力分解能
- レーザ・トリムされた出力
- 高速設定、高電圧駆動
- 150pFの負荷で35nsのセトリング時間（0.25％）
- 420V/μsのスルーレート
- 1.3Vの電源レール内に出力
- 高速更新レート
- 高速、120MHzクロック
- プログラマブル・ビデオ・リファレンス（輝度）、オフセット、フルスケール（コントラスト）出力レベル
- フレキシブル・ロジック
- ビデオ信号の極性を反転するINVビット
- データの負荷順序を反転するR/L
- フレーム反転、行または列反転を選択するISW
- シングルまたはデュアル・データ・バス・モードを選択するDSW
- 出力短絡回路保護
- 3.3Vロジック、TBD、－18Vアナログ電源
- 12mm×12mmのパドル露出型80ピンTQFPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD8387 DecDriverは、12チャンネルの高電圧出力を駆動する、ラッチ付きの12ビット高速デシメーティング・デュアル・デジタル入力を提供します。 12ビットの入力ワードを12個の高速バイポーラD/Aコンバータ（DAC）に順次ロードします。フレキシブルなデジタル入力フォーマットにより、複数のAD8387を高解像度ディスプレイでパラレルに使用できます。DCリファレンス、信号反転、コントラストの出力信号を調整できるため、フレキシビリティを最大限に活用できます。
AD8387の公称の静的消費電力はTBD Wです。AD8387はパドル露出パッド付き80ピンTQFPパッケージを採用しており、0～＋85℃の商用温度範囲で動作します。
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD8387
資料
Filters
1つが該当
-
すべて
-
データシート
-
製品ハイライト
-
すべて
-
English
-
日本語
データシート
1
製品ハイライト
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD8387JSVZ |

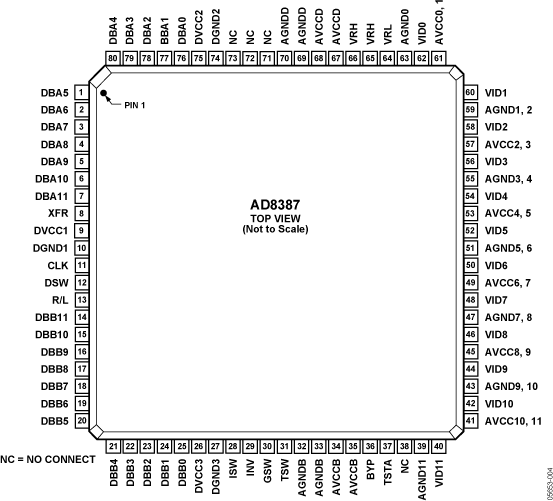

80-Lead TQFP (12mm x 12mm)
|
|
