AD8385
製造中止DECDRIVER®:LCD ドライバ、10ビット、12チャンネルのデシメーティング、レベル・シフタ付
Viewing:
製品の詳細
- 電源レールから1.3V以内までの高い電圧駆動
- 出力短絡保護
- 高速更新レート:
100MSPSの10ビット入力データ更新レート - 1.84Wの静止消費電力:
電圧制御のビデオ・リファレンス(輝度)、オフセット、フルスケール(コントラスト)出力レベル - 3.3Vロジック、9~18Vのアナログ電源
パネル・タイミング信号のレベル・シフタ
- ビデオ信号の極性を反転するINVビット
- 高精度の電圧出力
調整やキャリブレーションが不要なレーザ・トリミング - AD8385のパラレル動作が可能なフレキシブルなSTSQ/XFR
- 容量性負荷への高速セトリング:
150pFの負荷で30nsのセトリング時間(0.25%)
460V/μsのスルーレート - 14mm×14mmの露出パドル付き100ピンTQFPパッケージ

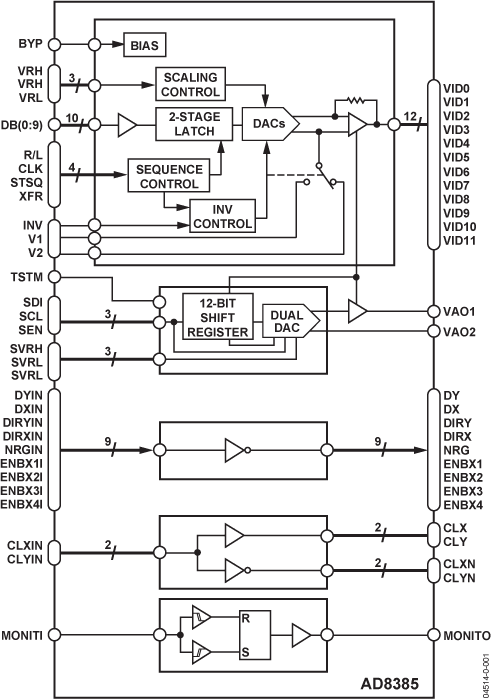

AD8385は、12チャンネルの高電圧出力を駆動する、ラッチ付きの10ビット高速デシメーティング・デジタル入力を提供します。10ビットの入力ワードを12個の高速バイポーラDAC(D/Aコンバータ)に順次にロードします。フレキシブルなデジタル入力フォーマットによって、高解像度ディスプレイで複数のAD8385をパラレルに使用できます。DCリファレンス、信号反転、コントラストの出力信号を調整できるため、最大限のフレキシビリティが得られます。内蔵レベル・シフタが、3Vタイミング・コントローラからの信号をLCDパネル・タイミング入力用の高電圧信号に変換します。2個のシリアル8ビットDACが内蔵されており、DCリファレンス信号を供給します。3線式シリアル・インターフェースによって、過負荷保護、出力モード、シリアルDACを制御します。
