製品概要

機能と利点

  • 高精度、高分解能の電圧出力
  • 高速セトリング、高電圧駆動
  • 高い更新レート
  • 電圧制御のビデオ・リファレンス(輝度)出力レベルとフルスケール(コントラスト)出力レベル
  • 柔軟なロジック
  • 出力過負荷保護
  • 低いスタティック消費電力:743 mW
  • 3.3 Vのロジック電源と9 V ~ 18 Vのアナログ電源

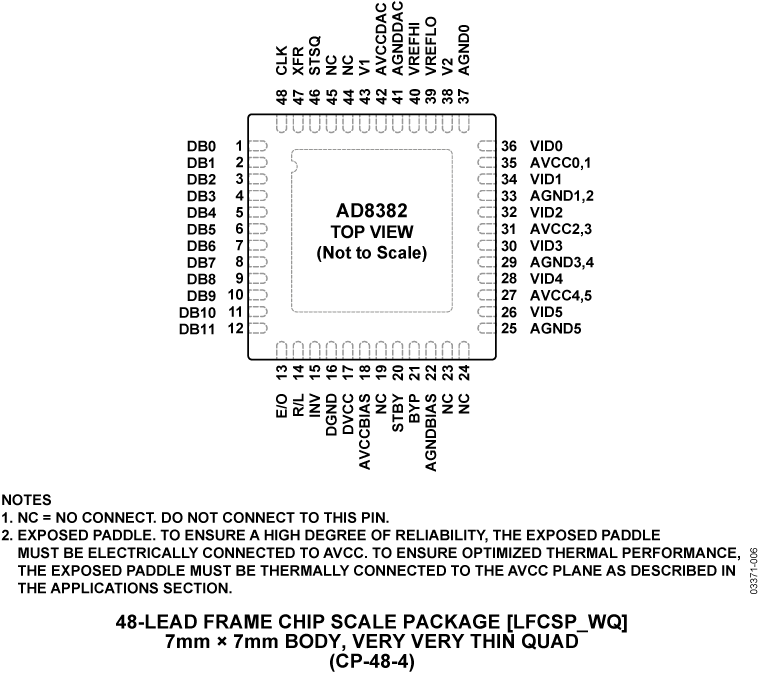

  • 48ピン7 mm × 7 mm、LFCSPパッケージを採用


製品概要

AD8382(DecDriver)は6個の高電圧出力を駆動する高速、12ビットのラッチしたデシメーション・デジタル入力を提供します。12ビット入力ワードは6個の別々の高速バイポーラDACに順にロードされます。デジタルの入力フォーマットは柔軟性があり、高分解能の表示器向けに複数のAD8382を並列に使用することができます。

STSQは連続した入力のローディングの同期をとり、XFRは出力更新の同期をとり、R/Lはロードする方向を左から右あるいは右から左のいずれかに制御します。6チャンネルの高電圧出力ドライバは電源電圧の1.3 V以内まで振れます。柔軟性を最大にするために、出力信号はDCリファレンス、信号反転、コントラストについて調整可能になっています。

AD8382はアナログ・デバイセズの(高速バイポーラ26Vプロセス)のXFHVで製造されており、調整済み精度の高速入力ロジック・バイポーラDACと高速セトリング、高電圧、高精度駆動アンプを同じチップ上で提供します。AD8382は公称743 mWのスタティック電力を消費します。電力はSTBYピンにより最小に減少します。

製品ライフサイクル icon-not-recommended 新規設計には非推奨

新規設計にはお勧めしていません。
