AD8354

RFゲイン・ブロック、1MHz~2.7GHz

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

機能
  • 20dBの固定ゲイン
  • 1MHz~2.7GHzの動作周波数
  • 最大4dBmまでのリニア出力パワー
  • 入力 / 出力は内部で50Ωにマッチング
  • 温度、電源に関して安定動作
  • ノイズ指数:4.2dB
  • 電源電圧:3Vまたは5V
製品概要
show more Icon

AD8354は、1MHzから最大2.7GHzの周波数で動作する広帯域幅、固定ゲインのリニア・アンプです。この製品は、携帯電話、ブロードバンド、CATVやLMDS/MMDSなどのアプリケーションを含む幅広い無線用デバイスに使われます。

アナログ・デバイセズの高性能コンプリメンタリー・シリコン・バイポーラプロセスを用いていることで、これらのゲイン・ブロックは、プロセス、温度および供給電源に渡って優れた安定性を提供します。このアンプはシングルエンドで内部的に50Ωにマッチングされており、リターン・ロスは動作周波数範囲全域にわたって10dB以上です。

AD8354は、電源端子と出力ピンの間に外部RFチョークを接続したとき、電源3V、ゲイン20dB(900MHzにて)で4.3dBmの直線的出力パワーを提供します。dcの電源電流は42mAになります。900MHzで、出力の3次インターセプト(OIP3)は18dBm以上となり、2.7GHzでは14dBmです。

ノイズ指数は900MHzで4.2dBです。リバース・アイソレーション(S12)は900MHzで-33dBです。

また、AD8354は5V電源でも動作可能です;この場合、外付けインダクタは不要です。このような条件下でAD8354は、ゲイン20dB(900MHz)で4.88dBmを提供します。dcの電源電流は26mAになります。900MHzで、3次インターセプト(OIP3)は19dBm以上となり、2.7GHzでは15dBm以上です。ノイズ指数は900MHzで4.4dBとなります。リバース・アイソレーション(S12)は-33dBです。

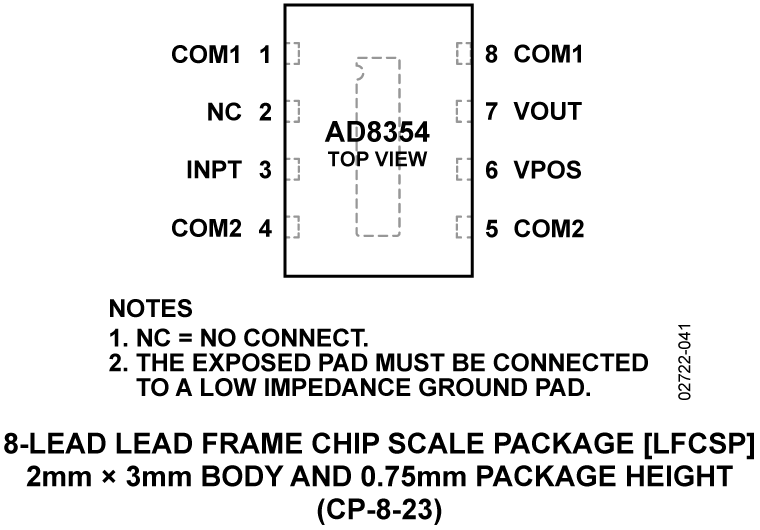

AD8354は、アナログ・デバイセズ独自の高性能 25GHz、シリコン・コンプリメンタリ(相補)バイポーラ IC製造プロセスにより製造されています。AD8354はチップ・スケール・パッケージを採用しており、露出パドルを使用しているので熱インピーダンスが優れており、グランドに対して電気的に低インピーダンス接続になっています。この製品は-40~+85℃の温度範囲にわたって動作します。また、評価用ボードも提供しています。

アプリケーション

  • VCO バッファ
  • 汎用 Tx/Rx増幅
  • パワーアンプのプリドライバ
  • 低消費電力アンテナ・ドライバ



質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

EVAL-AD8354

AD8354 Evaluation Board

zoom

EVAL-AD8354

AD8354 Evaluation Board

AD8354 Evaluation Board

製品の詳細

AD8354-EVALZ is a fully populated, 4-layer, FR4-based evaluation board. For normal operation, it requires a single power supply of 2.7 V - 5.5 V, capable of delivering 50 mA. The power supply should be connected to the vector pins labeled VP and COM. The RF input is applied to the SMA connector labeled INPUT and the RF output is available at the SMA connector labeled OUTPUT. For 3 V operation an inductor L1, is installed between VPOS and RFOUT to increase current through the output stage. By default L1 is installed and should be removed for operation at 5 V.
