AD8331

製造中

可変ゲイン・アンプ、超ローノイズ・プリアンプ／プログラマブルRIN内蔵、シングル

データシート (Rev. I)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 超低ノイズのプリアンプ
    • 電圧ノイズ：0.74nV/√Hz
    • 電流ノイズ：2.5pA/√Hz
  • 3dB帯域幅：120MHz
  • 低消費電力：125mW/チャンネル
  • プログラマブル・ポストアンプによる広利得範囲
    • －4.5～＋43.5dB（LOゲイン・モード）
    • ＋7.5～＋55.5dB（HIゲイン・モード）
  • 低い出力換算ノイズ：48nV/√Hz（typ）
  • アクティブ・入力インピーダンス・マッチング
  • 10/12ビットADCに最適化
  • 出力クランプ・レベルを選択可能
  • ＋5V単電源
  • AD8331-EPデータシート （pdf）をダウンロード可能
  • ミリタリ温度範囲（−55°C～+105°C）
  • 管理された製造ベースライン
  • 組み立て／テストは同一工場
  • 同一工場で一貫製造
  • 製品変更通知
  • 品質データは要求に応じて入手可能
  • DSCC図面番号：V62/19601-01XE

AD8331は、超低ノイズで、デシベル・リニアの可変ゲインを持つシングル・チャンネルのアンプ(VGA)です。超音波システムにとって最適化されており、このアンプは、最大120MHzまでの周波数における、低ノイズ可変ゲイン・アンプ素子として有効です。

超低ノイズ・プリアンプ(LNA)、48dBのゲイン範囲を持つX-AMP® VGAで、調整可能な出力リミッティング機能を備え、かつゲインが選択可能なポストアンプで構成されています。LNAゲインは19dBで、シングルエンド入力を差動出力に変換します。一本の抵抗を使うことによって、ノイズ性能を劣化することなく、LNAの入力インピーダンスを信号源のインピーダンスとマッチングするように調整できます。

VGAは48dBのゲイン範囲を持っているため、これらのデバイスは、幅広いさまざまなアプリケーションに適しています。範囲全体にわたって、優れた帯域幅の均一性が維持されています。ゲイン制御インターフェースは、40mV～1Vの範囲の制御電圧に対して、高精度かつdB値で直線的な50dB/Vのスケーリングを提供しています。出荷時のトリミングにより、優れたデバイス毎およびチャンネル毎のゲイン・マッチングを保証しています。差動信号パスの採用により、優れた2次および3次の歪み性能と低クロストークを可能にしています。

動作温度範囲は－40℃～＋85℃です。AD8331は、20ピンのQSOPパッケージで供給されます。

AD8331は、デュアルのAD8332とクワッドのAD8334の、シングル・バージョン製品です。

仕様上により詳細情報については、AD8331 / AD8332 / AD8334のデータシートを参照してください。

アプリケーション

  • 超音波およびソーナーのタイム・ゲイン制御
  • 高性能AGCシステム
  • I/Q信号処理
  • 高速 ADCのドライバ
AD8331
可変ゲイン・アンプ、超ローノイズ・プリアンプ／プログラマブルRIN内蔵、シングル

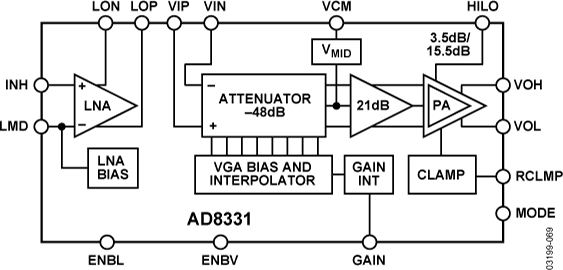

AD8331-fbl AD8331 Pin Configuration
