製品概要
機能と利点
- 全機能内蔵12ビットDAC
- 外付け部品不要
- ＋3V単一電源動作
- ＋2.0475Vフルスケール（0.5mV/LSB）
- 出力電圧セトリング時間：6μs
- 低消費電力：3.6mW
- 高さ1.5mmの小型8ピンSOパッケージ
製品概要
AD8300は、＋3Vの単電源で動作するように設計された全機能内蔵型の12ビット電圧出力D/Aコンバータ（DAC）です。このモノリシックDACはCBCMOSプロセスで製造されており、低価格で使いやすい＋3Vの単電源動作システムを実現します。＋2.7～＋5.5Vの電源電圧範囲での動作を保証しているため、バッテリ駆動アプリケーションに最適です。
AD8300では動作温度範囲での精度を維持するために、2.0475Vのフルスケール電圧出力をレーザ・トリミングしています。バイナリ入力データ・フォーマットにより、1ビット当たり0.5mVの使いやすい分解能をソフトウェアでプログラミング設定できます。電圧出力には5mAの電流ソース能力があります。

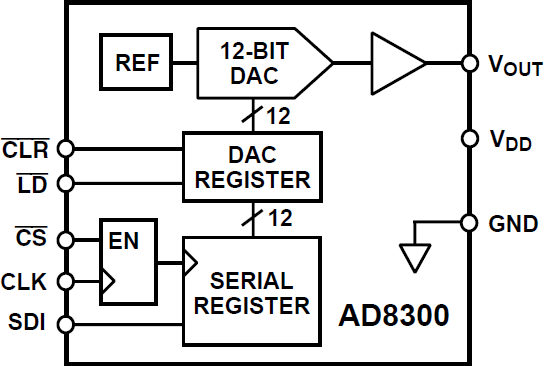

ダブルバッファ・シリアル・データ・インターフェースは高速、3線式のDSPおよびマイクロコントローラ・コンパチブル入力を備えており、データ入力（SDI）、クロック（CLK）、ロード・ストローブ（LD）の各ピンを使用してインターフェース動作を制御します。チップ・セレクト（CS）ピンがアクティブ・ローのときに、クロック入力がイネーブルになり、複数個のDACパッケージの接続がシンプルになります。さらにCLR入力によって、パワーオン時またはユーザの要求時に出力をゼロ・スケールに設定します。
AD8300は、拡張工業用温度範囲（1）（－40～＋85℃）で仕様規定しています。プラスチックDIPおよび高さが1.5mmの薄型8ピンSOの表面実装パッケージを用意しています。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD8300ANZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP | |
| AD8300ARZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8300ARZ-REEL | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ウェハ・ファブリケーション・データ |
