AD8279

ディファレンス・アンプ、低消費、広電源範囲、低価格、G＝½、2

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.C)
Documentation すべてのドキュメントを表示
SPICEモデル AD8279 SPICE Macro Model Download 4.43 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$1.88
特長
  • 電源電圧を超える広い入力範囲
  • 入力過電圧保護機能
  • 低電源電流：200µA（max）／アンプあたり
  • 低消費電力：
    0.5mW＠VS＝2.5V
  • 帯域幅：1MHz（G＝½）
  • CMRR：
    80dB（min）＠DC～20kHz（G＝½、Bグレード）
  • 低オフセット電圧ドリフト：±1µV/℃（max）（Bグレード）
  • 低いゲイン・ドリフト：1ppm/℃（max）（Bグレード）
  • 強化されたスルーレート：1.4V/µs
  • 広い電源電圧範囲：
    単電源：2V～36V
    両電源：±2V～±18V

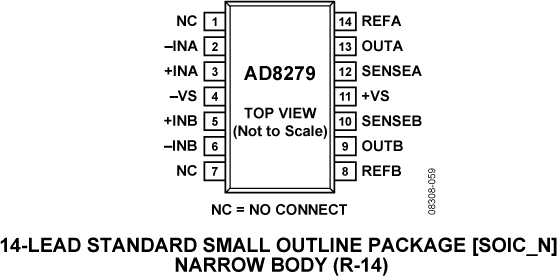

  • 8ピンSOICパッケージ、14ピンSOICとMSOPパッケージを採用
製品概要
show more Icon

AD8278とAD8279は、高性能、低消費電力の両方を必要とし消費電力が重要なアプリケーションでの高精度信号処理向けの汎用ディファレンス・アンプです。AD8278とAD8279は優れたコモンモード除去比（80dB）と広帯域を備えており、電源電圧を超えるような入力信号の増幅を提供します。内蔵の抵抗器は、優れたゲイン精度と高いCMRR（コモンモード除去比）を実現するためにレーザートリミングされています。また同時に並外れて低い、温度に対するゲイン・ドリフトを備えています。

このアンプのコモンモード範囲はおおよそ電源電圧の3倍まで（G＝½）拡張されており、高いコモンモード電圧範囲を必要とするような単電源アプリケーションには最適な製品です。内部の抵抗と入力のESD回路はまた、オペアンプにかかる過電圧保護を提供します。

AD8278とAD8279はG＝½またはG＝2のディファレンス・アンプとして使うことができます。また、−½、－2、＋3、＋2、＋1½、＋1、＋½のゲインを持った高精度シングルエンドの非反転と反転回路としての接続構成ができます。AD8278とAD8279は、デスクリート回路より小型サイズ、低価格で優れた性能を備えた高集積、高精度ソリューションを提供します。

AD8278/AD8279は単電源（2.0V～36V）または両電源（±2V～±18V）で動作します。最大静止電流は200µAですので、バッテリ動作の携帯システムに適しています。同等な性能を持ったユニティーゲイン（G＝1）のディファレンス・アンプに関しては、AD8276とAD8277のデータシートを参照してください。

AD8278は省スペースの8ピンのMSOPパッケージとSOICパッケージ、AD8279は14ピンSOICパッケージを採用しています。両者とも仕様は工業温度範囲－40～＋85℃にわたって規定されており、完全RoHS適合で供給されています。

アプリケーション

  • 電圧計測とモニタリング
  • 電流計測とモニタリング
  • 計装アンプのビルディング・ブロック
  • ポータブル型、バッテリ駆動の装置
  • テストおよび計測機器
Show More Arrow image
file データシートを表示 (Rev.C)
Documentation すべてのドキュメントを表示
SPICEモデル AD8279 SPICE Macro Model Download 4.43 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$1.88
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD8279

資料

2
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • すべて
    TickIcon
  • English
resetfilter

絞り込みを解除

データシート

1

PDF Vector

pdf

更新 01/25/2011
English

AD8278/AD8279: Low Power, Wide Supply Range, Low Cost Difference Amplifiers, G = ½, 2 Data Sheet (Rev.C)

PDFファイルを開く

redirect
656 kB
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 08/12/2015
English
UG-744: Evaluating the AD8273/AD8277/AD8279 redirect icon

1.01 M

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD8279ARZ 14-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD8279ARZ-R7 14-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD8279ARZ-RL 14-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD8279BRZ 14-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD8279BRZ-R7 14-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD8279BRZ-RL 14-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 25, 2021

- 21_0080

Amkor Philippines as an Alternate Site for SOICN

AD8279ARZ

製造中

AD8279ARZ-R7

製造中

AD8279ARZ-RL

製造中

AD8279BRZ

製造中

AD8279BRZ-R7

製造中

AD8279BRZ-RL

製造中

pdf

PCN21_0080_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

pdf

Other

external-icon

10 5, 2010

- 10_0146

Halogen Free Material Change for 14/16L SOIC_N Products

AD8279ARZ

製造中

AD8279ARZ-R7

製造中

AD8279ARZ-RL

製造中

AD8279BRZ

製造中

AD8279BRZ-R7

製造中

AD8279BRZ-RL

製造中

pdf

PCN10_0146_Form

external-icon

xls

Material_Report

Download

AEC-Q100 Reliability Report

ADI0012 Reliability Report

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 25, 2021

- 21_0080

arrow down

Amkor Philippines as an Alternate Site for SOICN

AD8279ARZ

製造中

AD8279ARZ-R7

製造中

AD8279ARZ-RL

製造中

AD8279BRZ

製造中

AD8279BRZ-R7

製造中

AD8279BRZ-RL

製造中

pdf

PCN21_0080_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

pdf

Other

external-icon
10 5, 2010

- 10_0146

arrow down

Halogen Free Material Change for 14/16L SOIC_N Products

AD8279ARZ

製造中

AD8279ARZ-R7

製造中

AD8279ARZ-RL

製造中

AD8279BRZ

製造中

AD8279BRZ-R7

製造中

AD8279BRZ-RL

製造中

pdf

PCN10_0146_Form

external-icon

xls

Material_Report

Download
AEC-Q100 Reliability Report
ADI0012 Reliability Report

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

EVAL-AD827X

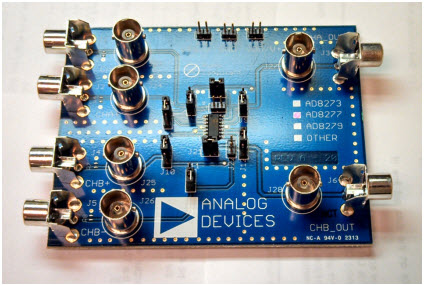

AD8273/AD8277/AD8279 Evaluation Board

zoom

EVAL-AD827X

AD8273/AD8277/AD8279 Evaluation Board

download icon

ダウンロード

 print icon

印刷
EVAL-AD827X
AD8273/AD8277/AD8279 Evaluation Board

機能と利点

  • Full-featured evaluation board for the AD8273/AD8277/AD8279
  • On-board voltage regulator
  • Low cost and easy-to use-header for control signals
  • All analog design, no software needed
  • Footprints provided for alternate configurations
今すぐ購入 詳細を表示

製品の詳細

The design of this board emphasizes simplicity and ease of use. This board comes with a ready assortment of connection options (BNC and RCA connectors), and many configurations are set by jumpers.


The AD8273, AD8277, AD8279 data sheets, available at www.analog.com, cover the details of the device’s operation. Using these data sheets for reference will help designers in their end application. The data sheets are helpful for understanding the operation of the AD8273/AD8277/AD8279 evaluation board, especially during the initial configuration and when powering up for the first time.
