AD8277

低消費電力で電源範囲の広い、低コスト・ユニティ・ゲイン・ディファレンス・アンプ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.88
特長
  • 電源電圧を上回る広い入力範囲
  • 堅牢な入力過電圧保護
  • 低電源電流:200μA/チャンネル(最大値)
  • 低消費電力:VSで0.54mW = 2.7V
  • 帯域幅:550kHz
  • CMRR:86dB(最小値)、DC~10kHz
  • システム・オフセット電圧±2μV/°C(最大値)(Bグレード)
  • 低ゲイン・ドリフト:1ppm/°C(最大値)(Bグレード)
  • 拡張スルー・レート:1.1V/μs
  • 広い電源電圧範囲
    • 単電源:2.0V~36V
    • 両電源:±2V~±18V
製品概要
show more Icon

AD8276/AD8277は、高性能と低消費電力の両方が要求される、消費電力が重要なアプリケーションにおける高精度のシグナル・コンディショニングを目的とした汎用ユニティ・ゲイン・ディファレンス・アンプです。非常に優れた86dBの同相ノイズ除去比(CMRR)と広帯域を実現しながら、電源レールを超えて信号を十分に増幅します。オンチップ抵抗は、1ppm/°Cのゲイン・ドリフトと高CMRRを実現するため、レーザー・トリミングされています。さらに、AD8276/AD8277は温度に対するゲイン・ドリフトも非常に低くなります。

アンプの同相モード範囲は、電源電圧のほぼ2倍まで拡張されるため、これらのアンプは高い同相電圧範囲が必要な単電源アプリケーションに最適です。入力の内部抵抗と静電気放電(ESD)回路は、オペアンプに過電圧保護も提供します。

AD8276/AD8277はユニティ・ゲインで安定動作します。ディファレンス・アンプとして使用できるように最適化されていますが、G = −1、+1、または+2の高精度のシングルエンド構成でも接続できます。AD8276/AD8277は、個々の代替ソリューションよりも小型かつ低コストで高性能な、統合化された高精度ソリューションを提供します。

AD8276/AD8277は、単電源(2.0V~36V)または両電源(±2V~±18V)で動作します。最大静止電源電流は200μA/チャンネルのため、バッテリ駆動の携帯型システムに最適です。

AD8276は、省スペースの8ピン・ミニ・スモール・アウトライン・パッケージ(MSOP)と標準スモール・アウトライン(SOIC)パッケージに加えて、ダイ形式で利用でき、AD8277は14ピンSOICパッケージで提供されます。どちらも−40°C〜+85°の工業用温度範囲で性能が仕様規定されており、RoHSに準拠しています。

アプリケーション

  • 電圧の計装と監視
  • 電流の計装と監視
  • 作動出力計装アンプ
  • 携帯型バッテリ駆動装置
  • 試験および計測

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.88

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD8277ARZ
  • HTML
  • HTML
AD8277ARZ-R7
  • HTML
  • HTML
AD8277ARZ-RL
  • HTML
  • HTML
AD8277BRZ
  • HTML
  • HTML
AD8277BRZ-R7
  • HTML
  • HTML
AD8277BRZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 4, 2023

- 22_0142

Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA

AD8277ARZ

製造中

AD8277ARZ-R7

製造中

AD8277ARZ-RL

製造中

AD8277BRZ

製造中

AD8277BRZ-R7

製造中

AD8277BRZ-RL

製造中

3 25, 2021

- 21_0080

Amkor Philippines as an Alternate Site for SOICN

AD8277ARZ

製造中

AD8277ARZ-R7

製造中

AD8277ARZ-RL

製造中

AD8277BRZ

製造中

AD8277BRZ-R7

製造中

AD8277BRZ-RL

製造中

10 5, 2010

- 10_0146

Halogen Free Material Change for 14/16L SOIC_N Products

AD8277ARZ

製造中

AD8277ARZ-R7

製造中

AD8277ARZ-RL

製造中

AD8277BRZ

製造中

AD8277BRZ-R7

製造中

AD8277BRZ-RL

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 4, 2023

- 22_0142

arrow down

Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA

AD8277ARZ

製造中

AD8277ARZ-R7

製造中

AD8277ARZ-RL

製造中

AD8277BRZ

製造中

AD8277BRZ-R7

製造中

AD8277BRZ-RL

製造中

3 25, 2021

- 21_0080

arrow down

Amkor Philippines as an Alternate Site for SOICN

AD8277ARZ

製造中

AD8277ARZ-R7

製造中

AD8277ARZ-RL

製造中

AD8277BRZ

製造中

AD8277BRZ-R7

製造中

AD8277BRZ-RL

製造中

10 5, 2010

- 10_0146

arrow down

Halogen Free Material Change for 14/16L SOIC_N Products

AD8277ARZ

製造中

AD8277ARZ-R7

製造中

AD8277ARZ-RL

製造中

AD8277BRZ

製造中

AD8277BRZ-R7

製造中

AD8277BRZ-RL

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-AD827X

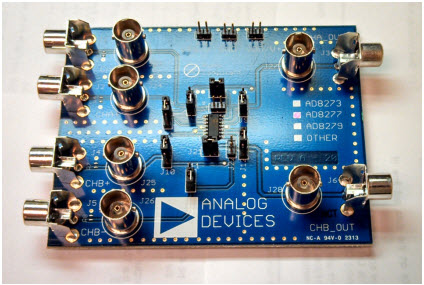

AD8273/AD8277/AD8279 Evaluation Board

zoom

EVAL-AD827X

AD8273/AD8277/AD8279 Evaluation Board

AD8273/AD8277/AD8279 Evaluation Board

機能と利点

  • Full-featured evaluation board for the AD8273/AD8277/AD8279
  • On-board voltage regulator
  • Low cost and easy-to use-header for control signals
  • All analog design, no software needed
  • Footprints provided for alternate configurations

製品の詳細

The design of this board emphasizes simplicity and ease of use. This board comes with a ready assortment of connection options (BNC and RCA connectors), and many configurations are set by jumpers.


The AD8273, AD8277, AD8279 data sheets, available at www.analog.com, cover the details of the device’s operation. Using these data sheets for reference will help designers in their end application. The data sheets are helpful for understanding the operation of the AD8273/AD8277/AD8279 evaluation board, especially during the initial configuration and when powering up for the first time.
