AD7952: 1MSPSのプログラマブルな差動入力 14ビットPulSAR®A/Dコンバータ (Rev. 0)1/1/2000PDF2020 kB
製品概要
機能と利点
- 複数のピン / ソフトウェア・プログラマブル入力電圧範囲：
＋5V（10V p-p）、＋10V（20V p-p）
±5V（20V p-p）、±10V（40V p-p） - ピンまたはシリアルSPI®互換入力電圧範囲 / モード選択
- スループット
1MSPS（ワープ・モード）
800kSPS（ノーマル・モード）
670kSPS（インパルス・モード） - ノー・ミスコードの14ビット分解能
- INL：±0.3LSB（typ）、±1LSB（max）（±61ppm / FSR）
- SNR：85dB＠2kHz
- iCMOS®プロセス技術
- 5Vの内部リファレンス：3ppm/℃（typ）のドリフト、TEMP出力
- パイプライン遅延なし（SARアーキテクチャ）
- パラレル（14ビットまたは8ビット・バス）およびシリアル5V / 3.3Vインターフェース
- SPI / QSPI™ / MICROWIRE™ / DSP互換
- 消費電力
235mW＠1MSPS
10mW＠1kSPS
製品概要

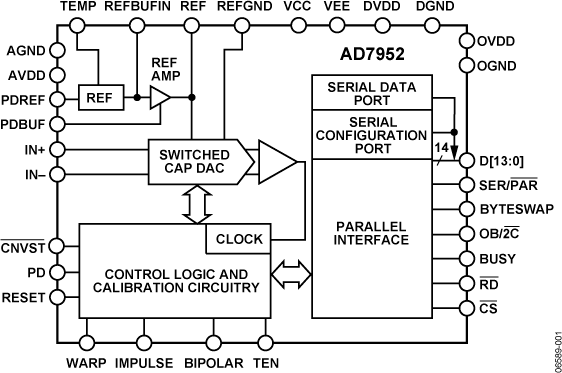

AD7952は、アナログ・デバイセズのiCMOS 高電圧プロセスで製造された14ビット、電荷再配分式、逐次比較型（SAR）アーキテクチャのA/Dコンバータ（ADC）です。入力電圧範囲と動作モードをハードウェアまたはこのデバイス専用の書込み専用シリアル構成ポートを通して設定します。AD7952は、高速14ビット・サンプリングADC、内部変換クロック、内部リファレンス（およびバッファ）、誤差補正回路、シリアルとパラレル両方のシステム・インターフェース・ポートを内蔵しています。CNVSTの立下がりエッジで、IN＋およびIN－上の完全差動アナログ入力がサンプリングされます。AD7952は4つの差動アナログ入力範囲と3つのサンプリング・モード（最高速のスループットが可能なワープ・モード、最高速の非同期スループットが可能なノーマル・モード、スループットに対応して消費電力を変化させるインパルス・モード）を特長としています。－40～＋85℃の温度範囲で仕様を規定しています。
アプリケーション
- プロセス制御
- 医療機器
- 高速データ・アクイジション
- デジタル・シグナル・プロセッシング
- 計測機器
- スペクトル分析
- ATE（自動試験装置）
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
FAQ7/26/2017
-
高速 ADC の電源回路設計で考慮すべきこと2/1/2012
おすすめ製品
AD7952 コンパニオン製品
推奨 Driver Amplifiers
- For low noise, high frequency and +/ 12V supplies: AD8021, ADA4898-1, ADA4922-1.
- For low bias current, low frequency and +/-13V supplies: AD8610.
- For low noise, low frequency, ultralow distortion and +/-18V supplies: AD8597, ADA4627-1.
- For low noise, low frequency, low distortion and 12V supplies: ADA4841-1.
推奨 External Voltage References
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

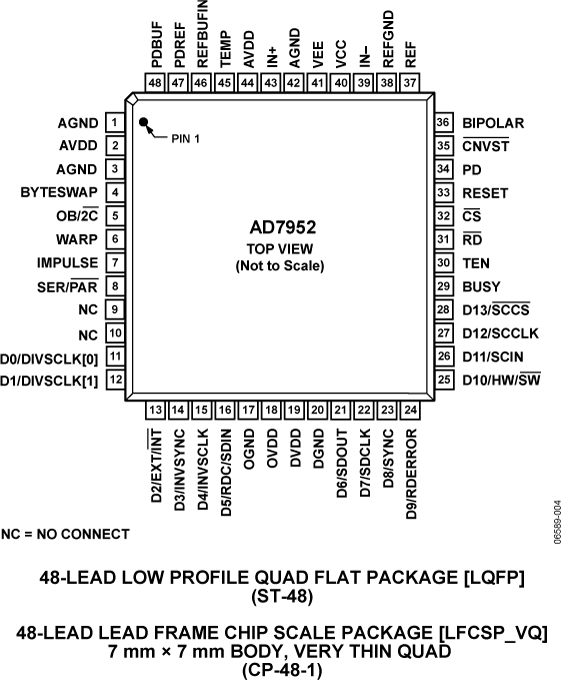

| AD7952BSTZ | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
