特長
- スループット・レート：625kSPS
- VDD＝2.7V～5.25Vで仕様を規定
- 消費電力：
625kSPS、3V電源で3.6mW（max）、
625kSPS、5V電源で7.5mW（max） - ソフトで構成可能なアナログ入力：
4チャンネル、シングルエンド入力、
2チャンネル完全差動入力、
2チャンネル擬似差動入力 - シーケンサ付きの4チャンネル・アナログ入力
- 高精度リファレンスを内蔵：2.5V、±0.2％（max）＠25℃、25ppm/℃（max）
- 50kHzの入力周波数で70dBのSINAD
- パイプライン遅延なし
- ワード・モード / バイト・モードを持つ高速なパラレル・インターフェース
- 完全シャットダウン・モード：2μA（max）

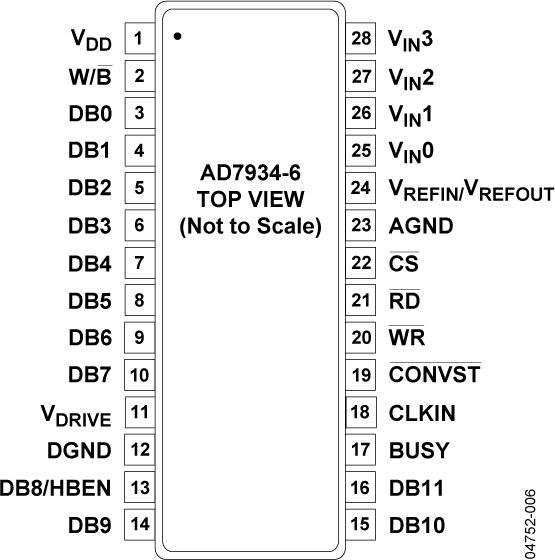

- 28ピンTSSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

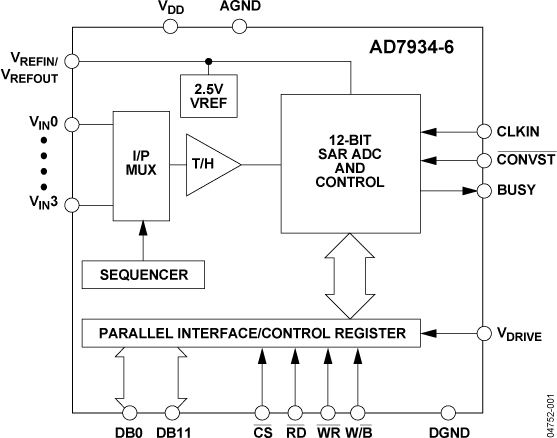

AD7934-6は、4チャンネルのアナログ入力を持っており、変換するチャンネルをあらかじめプログラムされた順にシーケンシャルに実行することができるチャンネル・シーケンサ機能を備えています。この製品は、シングルエンド、フル差動、または擬似差動のいずれかのアナログ入力を扱うことができます。
データ・アクイジションと変換は、標準のコントロール入力によって制御され、マイクロプロセッサやDSPに対して容易にインターフェースすることができます。入力信号は、CONVSTの立ち下がりエッジでサンプルされ、この時点で変換も開始されます。
AD7934-6は、正確な2.5Vリファレンス電圧を内蔵しており、A/D変換のためのリファレンス源として使うことができます。変わりに、このピンは外部リファレンスを提供してオーバードライブさせることができます。
AD7934-6では斬新なデザイン技術を使って、高いスループット・レートで非常に小さい消費電力を可能にしています。このデバイスは、柔軟なパワーマネージメント・オプションも特長としています。内蔵の制御レジスタによって、ユーザーは、アナログ入力範囲と構成、出力のコーディング、パワーマネージメントおよびチャンネル・シーケンシングを含む違った動作条件の設定として使うことが可能です。
製品のハイライト
- 低消費電力で高スループット
- チャンネル・シーケンサ付きの4チャンネル・アナログ入力
- 正確な2.5Vのオンチップ・リファレンスを内蔵
- シングルエンド、擬似差動または完全差動、の各アナログ入力がソフトウェアで選択可能
- パイプライン遅延なし
- CONVST入力を介して、正確な瞬時サンプリングの制御とワンショット変換制御が可能
