製品概要
機能と利点
- 高速スループット・レート：200kSPS
- 仕様規定電源電圧（AVDD）：2.7～5.25V
- 低消費電力：
- 3V電源、200kSPS時：3.6mW（max）
- 5V電源、200kSPS時：7.5mW（max）
- シーケンサ付きの4つの（シングルエンド）入力
- 広い入力帯域幅：70dB minのS/N比＠50kHz入力周波数
- 柔軟性に優れたパワー／シリアル・クロック速度マネージメント
- パイプライン遅延なし
- 高速シリアル・インターフェース：SPI® -/QSPI™-/ MICROWIRE™-/DSP準拠
- シャットダウン・モード：0.5 µA max
- 車載アプリケーション用に認定
- AD7923-EPデータシート（英語pdf）はこちらからダウンロードできます。
- ミリタリ温度範囲：－55℃～＋125℃
- 製造ベースラインにて制御
- 組み立て／テストは同一工場
- 製造工場は一箇所に限定
- PCN（製品変更通知）を強化
- 品質データは要求に応じて入手可能
- DSCC図面番号：V62/12647

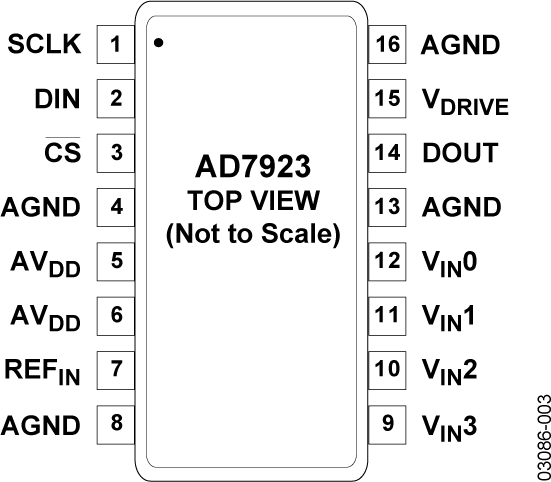

製品概要
AD7923は12ビットの高速、低消費電力、4チャンネル、SAR ADC（逐次比較型A/Dコンバータ）です。2.7V～5.25Vの単電源で動作し、最大200kSPSのスループット・レートを実現します。8MHzを超える入力周波数の取り扱いが可能なローノイズ、広帯域幅のトラック＆ホールド・アンプを内蔵しています。
変換プロセスとデータ・アクイジションはCSおよびシリアル・クロック信号を使用して制御し、マイクロプロセッサまたはDSPとのインターフェースが容易です。入力信号はCSの立ち下がりエッジでサンプリングし、この時点で変換動作も開始します。
AD7923は最新の設計技術を採用し、最大のスループット・レート時に極めて低い消費電力を実現します。最大のスループット・レートで、AD7923の消費電流は3V電源で1.2mA、5V電源で1.5mAです。
制御レジスタの構成によって、これらの製品のアナログ入力範囲は0V～REFINまたは0V～2×REFINが選択可能であり、出力コーディングとしてはストレート・バイナリまたは2の補数の選択可能です。AD7923は、4個のシングルエンド・アナログ入力を持っており、変換するチャンネルをあらかじめプログラムされた順にシーケンシャルに行うことができるチャンネル・シーケンサ機能を備えています。
AD7923の変換時間はシリアル・クロック（SCLK）の周波数によって決定され、SCLKは変換を制御するためのマスター・クロックとしても使われます。変換時間は20MHz SCLKで800ns程度に短くすることができます。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
