AD7390

AD7390 / AD7391は、＋3Vの単電源で動作するように設計された10ビット / 12ビットの電圧出力D/Aコンバータ（DAC）です。これらのモノリシックDACはCBCMOSプロセスを利用して製造されており、低価格で使いやすい＋3V単電源動作システムを実現します。＋2.7～＋5.5Vの電源電圧範囲での動作を保証し、消費電流を100µA未満に抑えるため、バッテリ駆動アプリケーションに最適です。

フルスケール電圧出力は、外部から入力されるリファレンス電圧によって決定されます。REF入力とDAC出力間の電圧をレールtoレールの振幅レベルに維持するため、正電源V_DDに等しい電圧値、あるいはその範囲内の任意の電圧値にフルスケール電圧を設定できます。

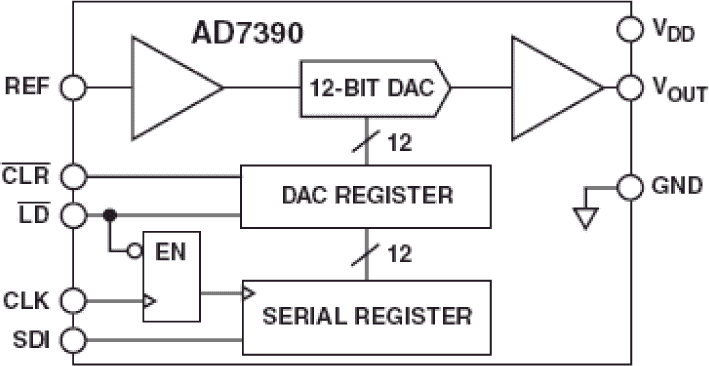

ダブルバッファ・シリアル・データ・インターフェースは高速、3線式のSPIおよびマイクロコントローラ・コンパチブル入力を備えており、データ入力（SDI）、クロック（CLK）、およびチップ・セレクト（CS / LD）の各ピンを入力として使用します。さらにCLR入力によって、パワーオン時またはユーザーの要求時に出力をゼロ・スケールに設定します。

この2つのデバイスはピン配置が同一であるため、回路基板の設計変更を行わなくても、各自のアプリケーションに適した分解能を選択できます。

AD7390 / AD7391は、拡張工業用温度範囲（1）（－40～＋85℃）で仕様規定されており、プラスチックDIPおよび高さが1.75mmと薄型の8ピン表面実装SOパッケージを用意しています。超小型サイズが要求されるアプリケーション向けに、高さが1.1mmの薄型8ピンTSSOPパッケージも用意しています。
