製品概要

機能と利点

  • 8 アナログ入力チャンネル、統合型セカンダリ・モニタ
    • ±3 mV(最大値)のセル電圧精度、TUE、14 ビット ADC
  • 96 個のセル全体での測定遅延が非常に低い
  • スタック電圧測定
    • ±16 mV(代表値)バッテリ・スタック電圧(TUE)精度
  • オン時間を個別にプログラム可能なセル・バランス・インターフェース
  • 4 個の補助アナログ入力チャンネル、14 ビット ADC
    • サーミスタ入力および外部診断に最適
    • レシオメトリック測定用バッファ付きリファレンス出力
  • 内部温度センサー
  • VDD 動作範囲: 10 V ~ 40 V
  • オンチップ 5 V レギュレータ
  • ウォッチドッグ・タイマ
  • IDD マッチング電流: 100 μA
  • 信頼性の高い独自のデイジーチェーン・インターフェース
  • ホスト・コントローラの SPI
  • 読出し/書込みコマンドに対する CRC 保護
  • 2 つの汎用出力
  • 64 ピン低プロファイル・クワッド・フラット・パッケージ、露出パッド(LQFP_EP)
  • ジャンクション温度範囲: −30°C ~ +120°C
  • 車載アプリケーション向けに性能評価済み

製品概要

AD7284 は、ハイブリッド電気自動車やバッテリ・バックアップのアプリケーションで使用される、スタック・リチウムイオン・バッテリの汎用モニタリングに必要なあらゆる機能を内蔵しています。

マルチプレクスされたセル電圧測定チャンネルと補助 A/D コンバータ(ADC)測定チャンネルを備え、4 個~ 8 個のセルのバッテリ管理に対応します。このデバイスは、最大で ±3 mV の総合未調整誤差(TUE)(セル電圧精度)を実現します。これには、入力から出力への過程で生じる内部誤差も含まれます。プライマリ ADC の分解能は 14 ビットです。

AD7284 は、プライマリ ADC のデータを検証するセカンダリ測定パスを内蔵し、オープン入力、通信、電源に関連する故障の検出などの診断機能も備えています。

AD7284 のセル・バランス・インターフェースの出力は、外部電界効果トランジスタ(FET)を制御して、個々のセルの放電を可能にします。

オンチップの 2.5 V 電圧リファレンスには、プライマリ測定パス用とセカンダリ測定パス用の 2 つがあります。

AD7284 は、10 V ~ 40 V の 1 つの VDD 電源で動作します。このデバイスは 8 個の差動アナログ入力チャンネルを備えており、VDD の全範囲で大きな同相モード信号を受け入れます。各チャンネルは、0 V ~ 5 V の VPINx − VPIN(x − 1) および VSINx – VSIN(x − 1) の入力信号範囲に対応できます(x = 0 ~ 8)。入力ピンは、8 個のセルの連続スタックを使用すると想定しています。また、AD7284 は、温度計測やシステム診断に使用可能な 4 つの補助 ADC 入力チャンネルを備えています。

AD7284 には、個別のデバイス絶縁を必要とせずに複数のデバイスのスタックを可能にする、差動デイジーチェーン・インターフェースがあります。このインターフェースでは、設計により、同一モジュール内のデバイス間の通信と、異なるモジュール上のデバイス間の通信の両方が可能です。

アプリケーション

  • リチウムイオン・バッテリ・モニタリング
  • 電気自動車およびハイブリッド電気自動車
  • 静止電源アプリケーション

製品ライフサイクル icon-not-recommended 新規設計には非推奨

新規設計にはお勧めしていません。

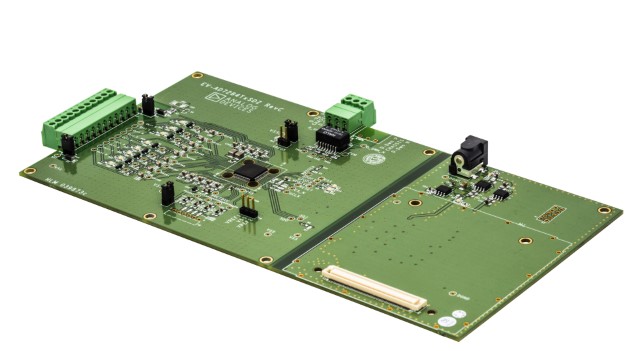

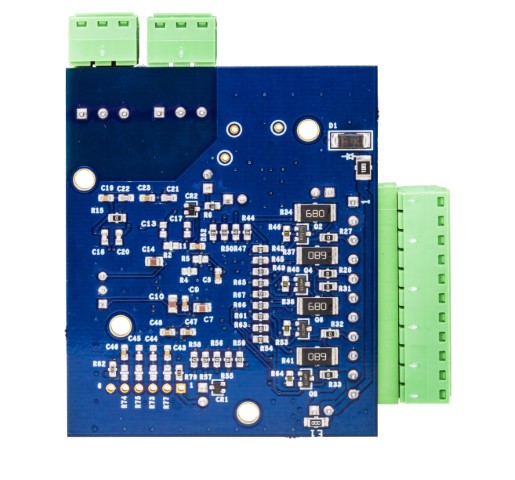

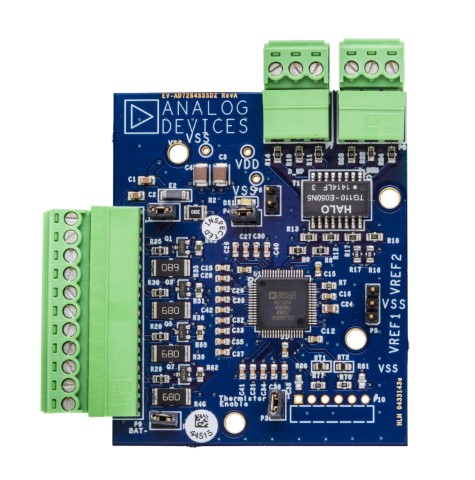

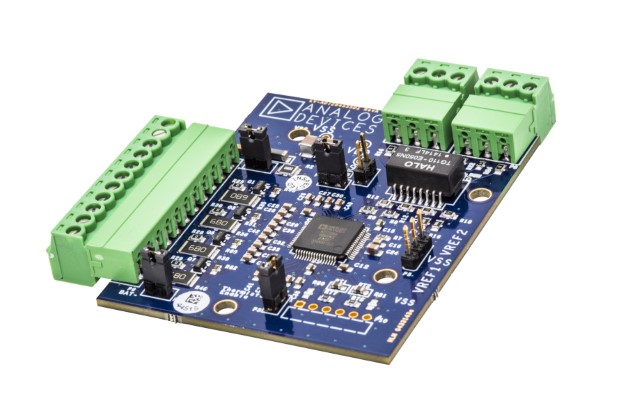

評価キット (1)

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
AD7284WBSWZ 材料宣誓書(MD) 信頼性データ 64-Lead LQFP (10mm x 10mm w/ EP)
AD7284WBSWZ-RL 材料宣誓書(MD) 信頼性データ 64-Lead LQFP (10mm x 10mm w/ EP)
