製品概要

機能と利点

  • 出力アンプ付き12ビット / 14ビットDACを2個内蔵
    AD7242:12ビット分解能
    AD7244:14ビット分解能
  • 高速セトリング
    AD7242:3μs(±1/2LSB)
    AD7244:4μs(±1/2LSB)
  • 電圧リファレンスを内蔵
  • 高速シリアル・インターフェース
  • ±5V電源動作
  • プラスチック・パッケージを-40~+85℃で仕様規定
  • 低消費電力:130mW(typ)

製品概要

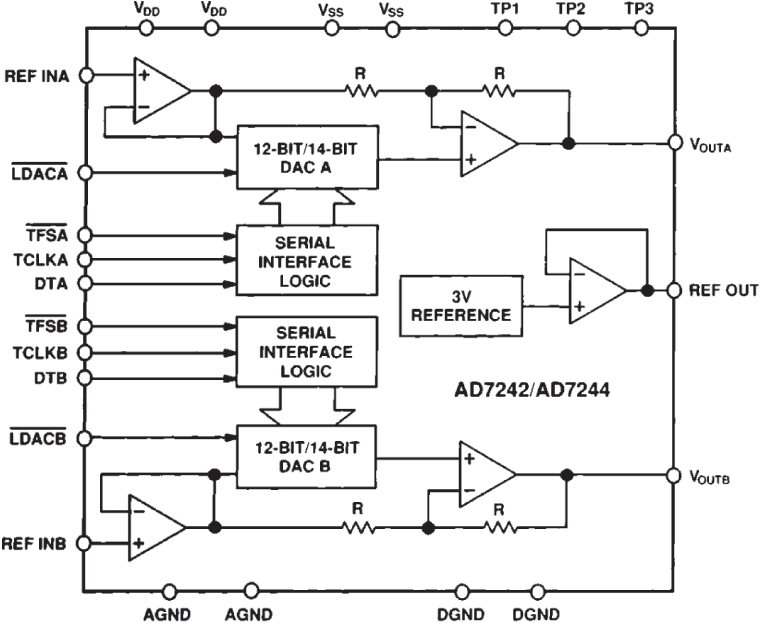

AD7242 / AD7244は高速、全機能内蔵型のデュアル12ビット / 14ビット電圧出力D/Aコンバータです。12ビット / 14ビットDAC、3Vの埋め込みツェナー電圧リファレンス、DAC出力アンプ、高速シリアル・インターフェース・ロジックで構成されます。

2個の内蔵DACとのインターフェース動作がシリアルであるために、ピン数が最小限に抑えられ、パッケージ・サイズの小型化を実現しました。標準の制御信号を使用するため、ほとんどのDSPプロセッサとマイクロコントローラとのインターフェースが可能です。DACが個別に備えているLDAC入力を使用して、この2個の内蔵DAC出力のアップデートを非同期に制御できます。

AD7242 / AD7244は±5V電源で動作し、±3Vの範囲のアナログ出力を供給します。REF OUT/REF IN機能を備えているため、オンチップの3V電圧リファレンスか、外付けの電圧リファレンスを使用して、内蔵DACを駆動できます。

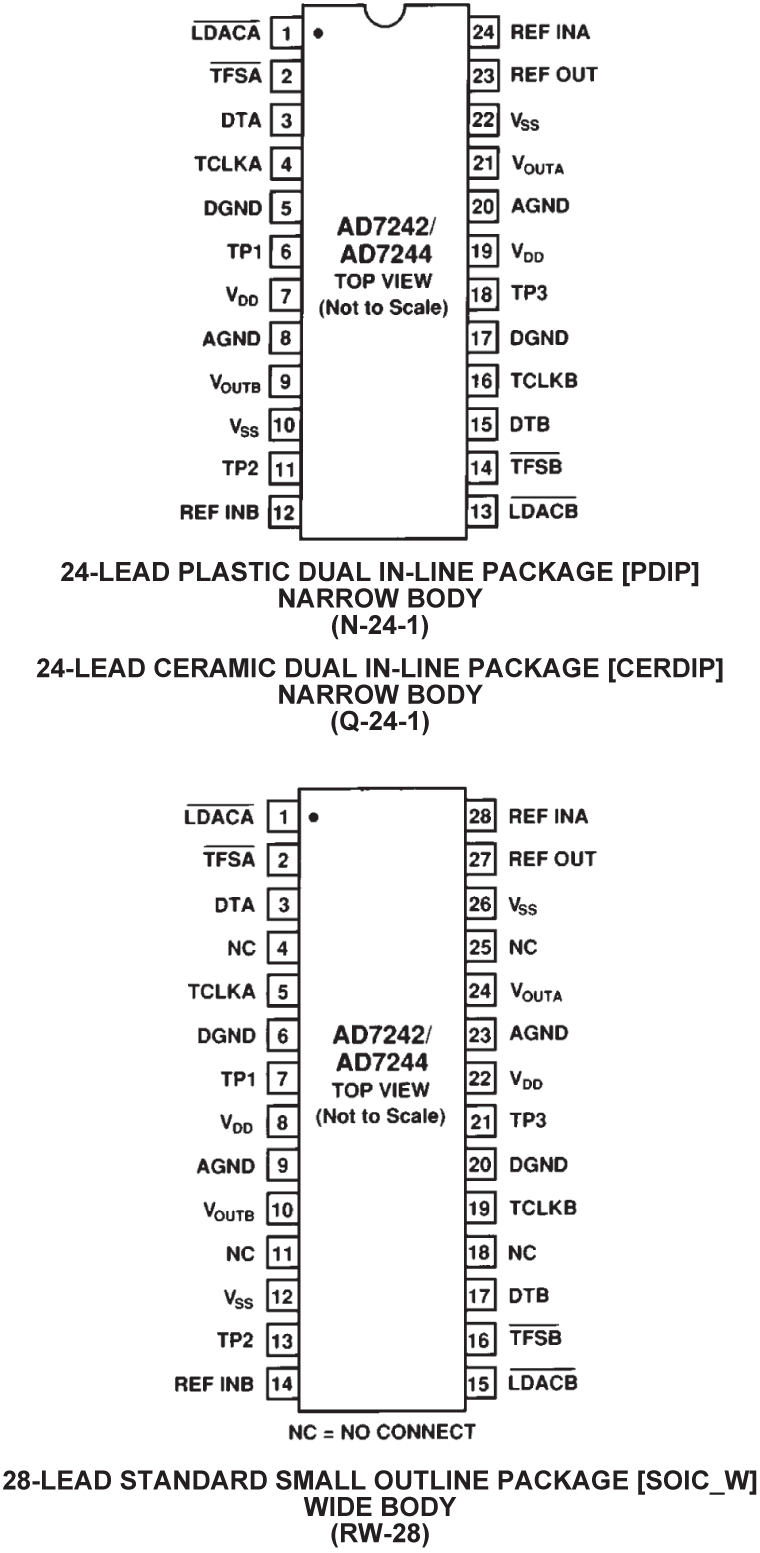

AD7242 / AD7244は、高精度のバイポーラ回路と低消費電力のCMOSロジックを集積化する最新のミックスド・シグナル技術プロセスであるリニア・コンパチブルCMOS(LC2MOS)プロセスで製造されています。両方の製品とも24ピン0.3インチ幅のプラスチックまたはハーメチック・デュアルインライン・パッケージ(DIP)と28ピンのプラスチック・スモール・アウトライン・パッケージ(SOIC)を採用しています。AD7242とAD7244はピンアウトが同じなので12ビット性能から14ビット性能へのアップグレードが容易です。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
