製品概要

機能と利点

  • 8ビットD/Aコンバータ8個内蔵(出力アンプ付き)
  • 単電源または両電源で動作
  • マイクロプロセッサ・コンパチブル(95ns WRパルス)
  • 外部調整不要

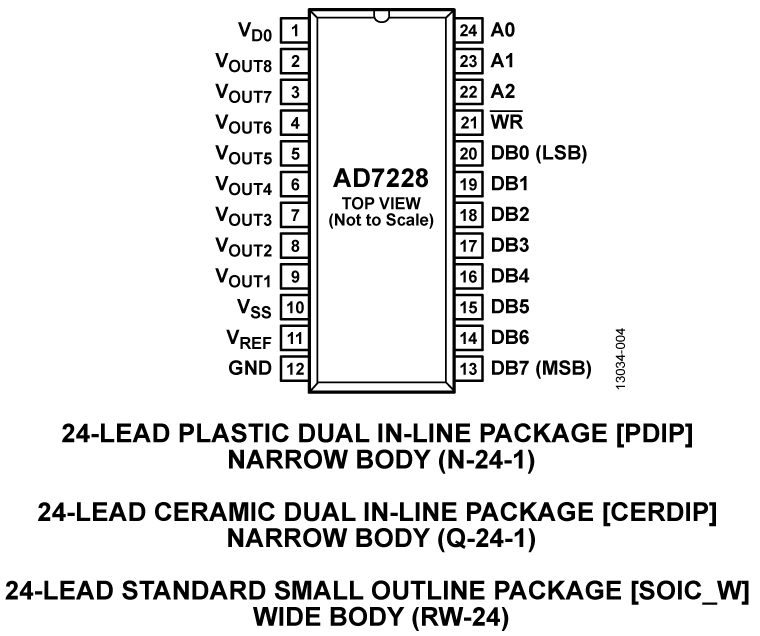

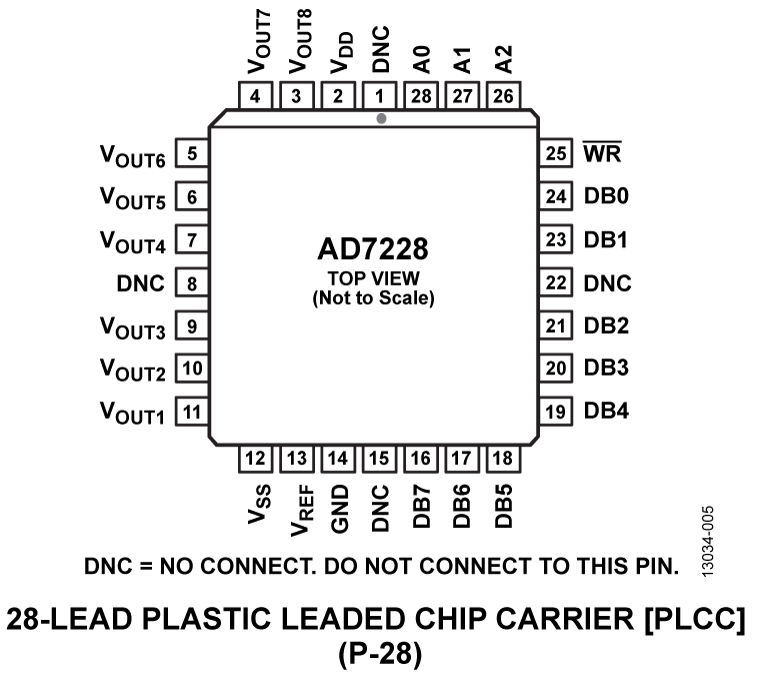

  • 狭小の24ピンPDIP、CERDIP、SOICパッケージおよび28ピンPLCC表面実装パッケージ

製品概要

AD7228は、出力バッファ・アンプ付きの8個の8ビット電圧出力D/Aコンバータ(DAC)とインターフェース・ロジックを1つのモノリシック・チップ上に搭載しています。規定性能を完全に達成するために、外部調整を行う必要はありません。

各8個のDACの各々には、個別にオンチップ・ラッチを備えています。データは共通の8ビットTTL / CMOS(5V)レベル・コンパチブルの入力ポートを経由して、これらのデータ・ラッチのいずれか1つにロードされます。A0、A1、A2のアドレス入力を使用して、WRがローになるときにデータをロードするラッチを決定します。制御ロジックは、ほとんどの8ビット・マイクロプロセッサの動作速度に対応します。

両電源の使用時に、+2~+10Vの範囲の入力リファレンス電圧に対して規定性能を保証します。また、この製品は+10Vの電圧リファレンスを使用して各単電源動作でも仕様を規定しています。各出力バッファ・アンプは、2kΩ負荷に対して+10Vの電圧を生成する能力を備えています。

AD7228は、高速のデジタル・ロジック回路と高精度のアナログ回路を同一のチップ上に集積化するために特別に開発された全イオン注入の高速リニア・コンパチブルCMOS(LC2MOS)プロセスで製造されています。


製品のハイライト

  1. 8個の8ビットDACとアンプのシングルチップ設計のため、ボード・スペースを劇的に削減し、複数のコンバータを使うシステムで信頼性が向上します。PDIP、CERDIP、SOICのピン配置は、パッケージの片側に全てのアナログ入力とアナログ出力を、反対側には全てのデジタル入力があり、ボード・レイアウトの最適化を目的としています。
  2. DACは電圧モード構成で、AD7228の単電源動作が可能です。またこの製品は両電源での動作も可能で、幾つかのパラメータが強化された性能になります。
  3. AD7228は、別々のDACのラッチに共通の8ビット・データ・バスを備えており、マイクロプロセッサとの簡単なインタ-フェースのための多様な制御アーキテクチャを提供します。全てのラッチ・イネーブル信号はレベル・トリガで、ほとんどの高性能8ビット・マイクロプロセッサと互換な速度となっています。

製品ライフサイクル icon-not-recommended 新規設計には非推奨

新規設計にはお勧めしていません。
