製品概要

機能と利点

  • 超低消費電力
    電源電圧:1.8V~3.6V
    動作時電源電流:70μA(typ)
    パワーダウン時電流:2μA(typ)
  • 高速応答時間:10ms/チャンネル
    シリアル・インターフェースからのウエーク・アップ時間:300μs
  • 適応型環境補償
  • 容量センサー入力数:2
    センサー容量(CSENS):0pF~13pFまで
    感度:最大3fF
  • 2つの動作モード:
    固定設定によるスタンドアロン
    ユーザー定義設定をサポートするためのマイクロコントローラ・インターフェース
  • 2個の検出出力フラグ
  • 2線式シリアル・インターフェース(I2C互換)
  • 動作温度:-40℃~+85℃
  • 10ピンLFCSPパッケージ(3mm×3mm×0.8mm)

製品概要

AD7156は、高速な応答時間を持ち超低消費電力を特長とする、容量センサーに対する完全な信号処理ソリューションを提供します。

AD7156は、アナログ・デバイセズの容量デジタル・コンバータ(CDC)技術を採用しています。この技術は、高い入力感度や、大きな偏差を持つ入力寄生グラウンド容量とリーク電流などのような、実際のセンサーに対するインターフェースで重要となる機能を統合します。

内蔵の適応型スレッショールド・アルゴリズムは、湿度や温度のような環境要因、または誘電材料の経時変化に起因するセンサー容量の変化を補償します。

デフォルトとして、AD7156は固定のパワーアップ設定を使ってスタンドアロン・モードで動作し、検出結果を2つのデジタル出力に表示します。また、AD7156はシリアル・インターフェースを使ってマイクロコントローラにインターフェースさせて、ユーザ定義の設定を内部レジスタに書込み、データとステータスをデバイスから読み出すことができます。

AD7156は1.8V~3.6Vの電源で動作します。仕様は工業温度範囲(-40℃~+85℃)で規定されています。

アプリケーション

  • ボタン、スイッチ
  • 近接センシング
  • 非接触型スイッチング
  • 位置検出
  • レベル検出
  • ポータブル機器
  • 製品ライフサイクル icon-recommended 製造中

    この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

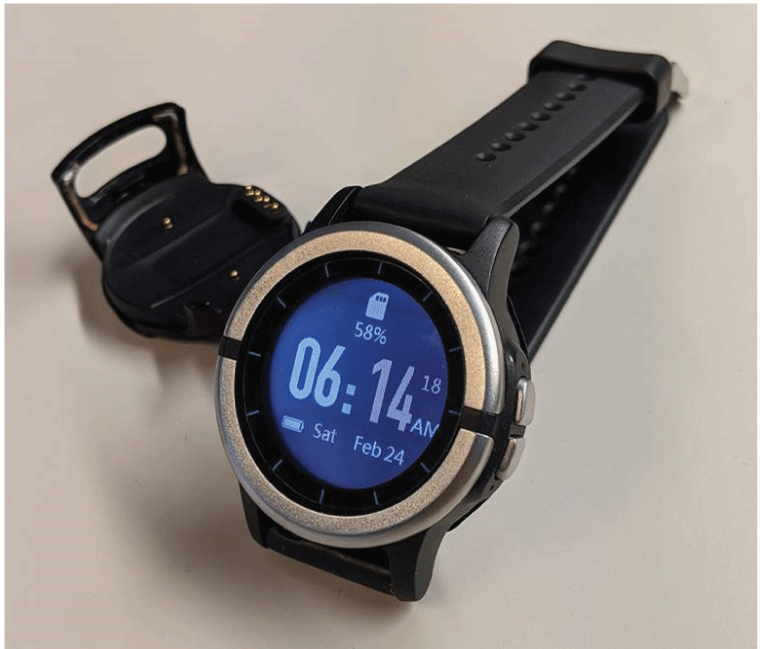

    評価キット (2)
