製品概要
機能と利点
- 直線的電流出力：1μA/K
- 広温度計測範囲：－55℃～＋150℃
- 温度プローブと互換なセラミック・センサー・パッケージ
- 2端子デバイス：電圧入力／電流出力
- レーザ・トリミングされた計測精度：±0.5℃（AD590M）
- 優れた直線性：±0.3℃／全温度範囲（AD590M）
- 広い電源電圧範囲：4V～30V
- 絶縁されたケースとセンサー
- 低価格
製品概要
AD590は、絶対温度に比例した出力電流を生成する2端子温度トランスデューサICです。＋4～＋30Vの電源電圧で動作し、1μA/Kに対応する高インピーダンスの定電流レギュレータとして動作します。デバイスを298.2K（＋25℃）時298.2μA出力に校正するためにチップの薄膜抵抗レーザ・トリミングを使用しています。
AD590は、従来の電気温度センサーが使われている、＋150℃未満の温度感知アプリケーションに使用できます。モノリシックICは安価で、補助回路が不要であるため、AD590は多くの温度測定アプリケーションで魅力的な代替品になります。AD590を使用すれば、線形化回路、高精度電圧アンプ、導線抵抗測定、冷接点補償は不要です。
アプリケーションとしては、温度測定の他、個別素子の温度補償、絶対温度に比例するバイアシング、流量測定、流体および流速のレベル検出などがあります。AD590はチップ・フォームで提供され、保護された環境下でのハイブリッド回路や高速温度測定に適しています。
AD590は、特にリモートセンスアプリケーションに最適です。高インピーダンス電流出力のために長いライン上で電圧降下が発生しても、その影響を受けません。受信回路から数百フィート離れた動作は、高絶縁のツイスト・ペアで十分です。また、多重化を簡単にできる出力特性も備えています。電流をCMOSマルチプレクサで切り替えるか、または電源電圧をロジック・ゲート出力で切り替えることができます。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

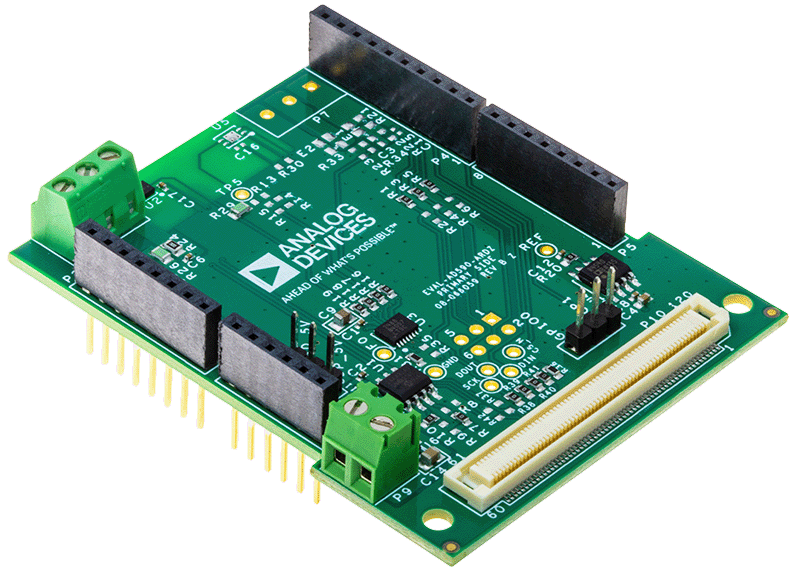

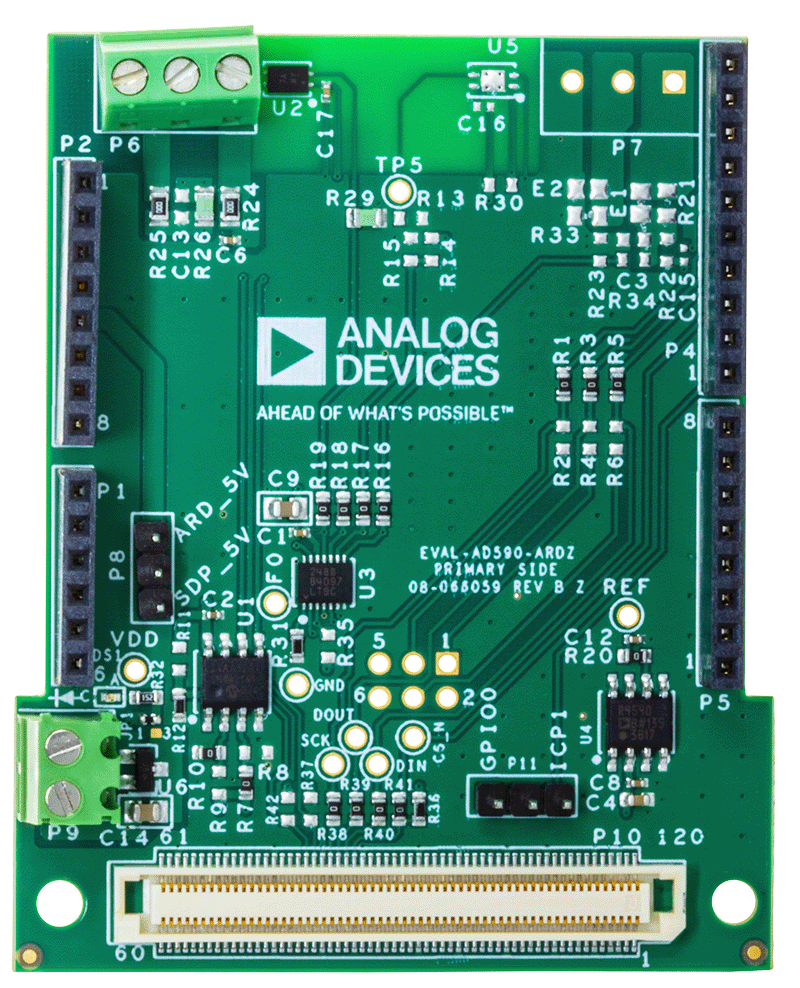

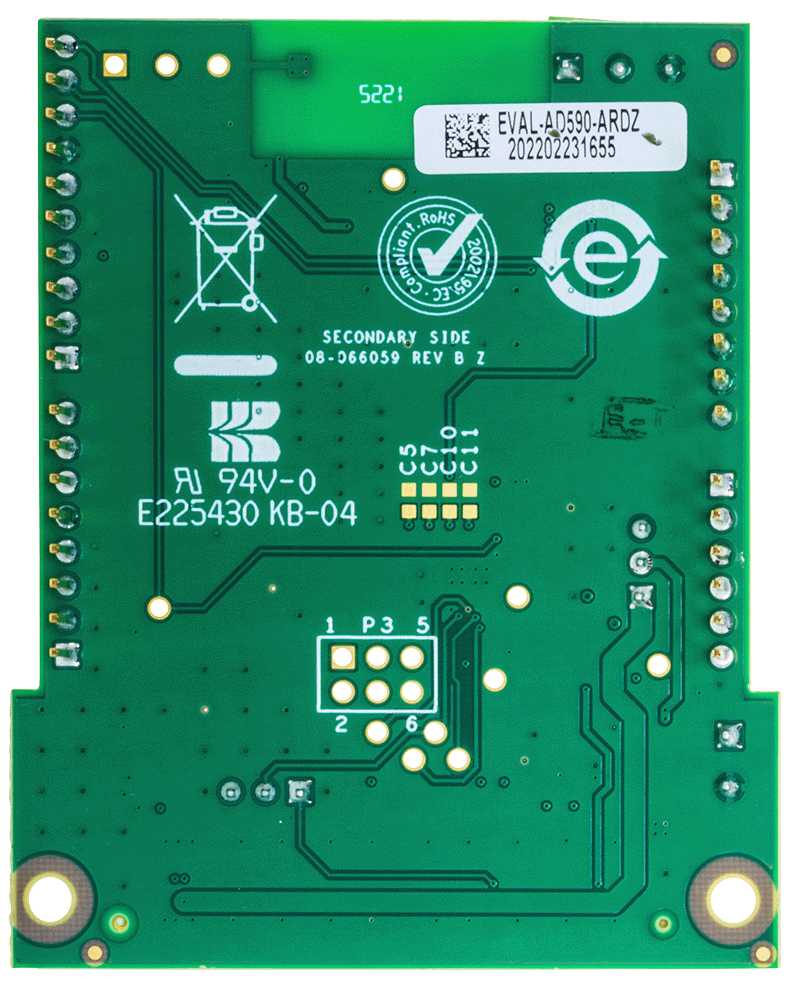

評価キット (1)
参考資料
-
AN-892: 温度計測の理論と実践上のテクニック (Rev. 0)12/28/2006
-
AN-348: 受動部品による落とし穴を回避するには10/24/2002
-
AN-273: リモート・センシング・アプリケーションでのAD590温度トランスジューサの使用10/15/2002
-
AN-272: AD590 の精度10/15/2002
-
FAQ7/26/2017
-
LIGOがもたらす大きな可能性11/28/2018 -

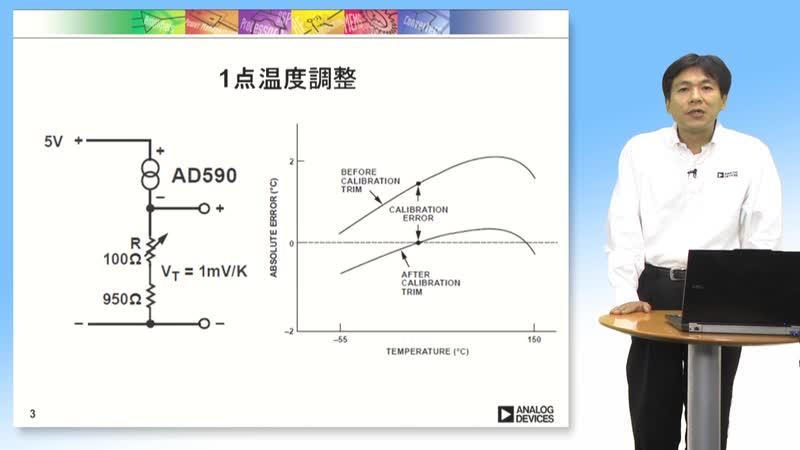

AD590 / AD592 電流出力、温度トランスデューサー11/28/2018
-
