製品概要
機能と利点
- 電流シンク：120mA
- 3×3アレイのWLCSPパッケージ
- 2線式（I2C互換）の1.8Vシリアル・インターフェース
- 10ビット分解能
- 電流センス抵抗を内蔵
- 電源：2.7～5.5V
- 全コード範囲で単調増加性を保証
- 消費電流を0.5μA（typ）に低減するパワーダウン
- 内部電圧リファレンス
- 超低ノイズのプリアンプ
- パワーダウン機能
- パワーオン・リセット
製品概要
AD5821は、120mAの出力電流シンク能力を備える10ビットのD/Aコンバータ（DAC）です。内部電圧リファレンスを備え、2.7～5.5Vの単電源で動作します。最大400kHzのクロック速度で動作する2線式（I2C互換）のシリアル・インターフェースを介してDACを制御します。パワーオン・リセット回路が内蔵されているため、パワーアップ時にDACの出力が0Vにリセットされ、有効な書込みが行われるまで、このレベルでパワーアップ状態を維持します。さらに、消費電流を1μA（max）まで低減するパワーダウン機能を備えています。
AD5821は、カメラ付き携帯電話、デジタル・カメラ、ビデオ・カメラのオートフォーカス、画像安定化、光学ズームのアプリケーション向けに設計されています。
さらに温度、光、運動の制御など、多くの工業用アプリケーションにも対応し、－40～＋85℃の温度範囲で定格性能が低下することはありません。
AD5821のI2Cアドレスは0x18です。
民生アプリケーション
- レンズのオートフォーカス
- 画像安定化
- 光学ズーム
- シャッター
- 絞り / 露出
- 減光（ND）フィルタ
- レンズ・カバー
- カメラ付き携帯電話
- デジタル・カメラ
- カメラ・モジュール
- デジタル・ビデオ・カメラ / ビデオ・カメラ
- カメラ付き機器
- 監視カメラ
- ウェブ / PCカメラ
工業アプリケーション
- ヒータ制御
- ファン制御
- 冷却器（ペルチエ）制御
- ソレノイド制御
- バルブ制御
- リニア・アクチュエータ制御
- 光制御
- 電流ループ制御
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

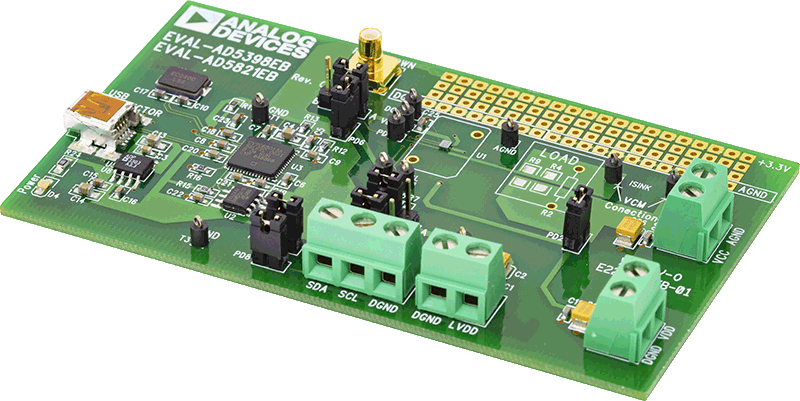

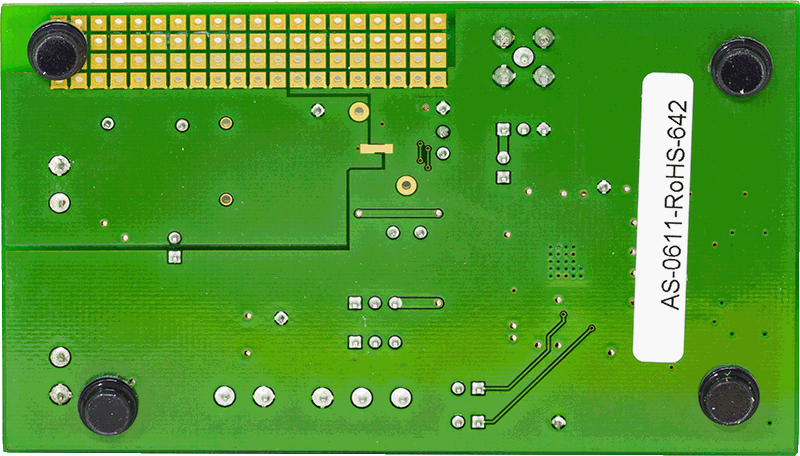

評価キット (1)
