AD5763

D/Aコンバータ、16ビット、±5V、デュアル、高精度、全機能内蔵、シリアル入力

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$13.88
機能
  • 全機能内蔵、16ビットのデュアルD/Aコンバータ(DAC)
  • プログラマブルな出力範囲:±4.096V、±4.201Vまたは±4.311V
  • INL誤差:最大±1LSB、DNL誤差:最大±1LSB
  • ローノイズ:70nV/√Hz
  • セトリング・タイム:10µs(max)
  • リファレンス電圧バッファを内蔵
  • オンチップ温度センサー
  • パワーアップ/ブローンアウト時の出力制御
  • プログラマブルな短絡保護
  • LDACを使用したデータの同時更新
  • 非同期のゼロ・コードへのクリア機能

追加の詳細
show more Icon
AD5763はデュアル、16ビット、シリアル入力、バイポーラ電圧出力のD/Aコンバータで、±4.75V~±5.25Vの電源で動作します。AD5763の公称出力フルスケールは±4.096Vで、出力アンプ、リファレンス・バッファ、それに弊社独自のパワーアップ/パワーダウン制御回路を内蔵しています。また、この製品はデジタルI/Oポート、プログラム用シリアル・インターフェースを特長としています。この製品には、チャンネルごとのデジタル・オフセットとゲイン校正用レジスタが用意されています。

AD5763は高性能のコンバータで、単調性、±1LSBの積分非直線性(INL)、ローノイズ、10µsのセトリング・タイムを保証しています。電源電圧が変化しているパワーアップの間、出力は低インピーダンス・パスを介して0Vにクランプされます。

AD5763は、最大30MHzのクロック・レートで動作し、DSPおよびマイクロコントローラ・インターフェース規格と互換性を持つシリアル・インターフェースを採用しています。ダブル・バッファリングの採用により、同時に全DACの更新が可能です。入力のコーディングは2の補数またはオフセット・バイナリ・フォーマットのどちらかにプログラムできます。非同期クリア機能により、すべてのDACレジスタを、使われているコーディングに応じて、バイポーラゼロまたはゼロスケールにクリアすることができます。AD5763は、クロズドループのサーボ制御とオープンループでの制御アプリケーションのどちらにも適しています。AD5763は32ピンTQFPパッケージを採用し、-40℃~+105℃の工業温度範囲で仕様を保証します。(データシート図1の機能ブロック図を参照してください)。

アプリケーション

  • 工業用オートメーション
  • オープンループ制御/クローズド・ループ・サーボ制御
  • プロセス・コントロール
  • データ・アクイジション・システム
  • 自動テスト装置
  • 自動車のテストおよび測定
  • 高精度計測機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$13.88

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5763CSUZ
  • HTML
  • HTML
AD5763CSUZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 16, 2009

- 06_0157

Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland

AD5763CSUZ

製造中

AD5763CSUZ-REEL7

製造中

9 8, 2009

- 09_0162

AD5763/65 Redesign (Metal Layer Edit) and Datasheet Update

1 5, 2009

- 07_0077

Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 16, 2009

- 06_0157

arrow down

Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland

AD5763CSUZ

製造中

AD5763CSUZ-REEL7

製造中

9 8, 2009

- 09_0162

arrow down

AD5763/65 Redesign (Metal Layer Edit) and Datasheet Update

1 5, 2009

- 07_0077

arrow down

Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

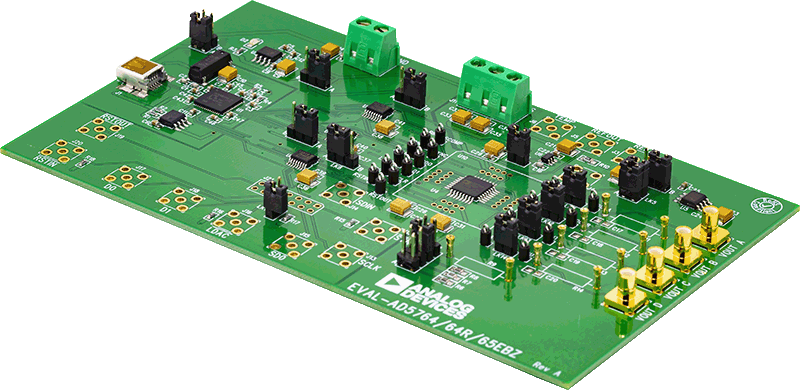

評価用キット
