製品概要
機能と利点

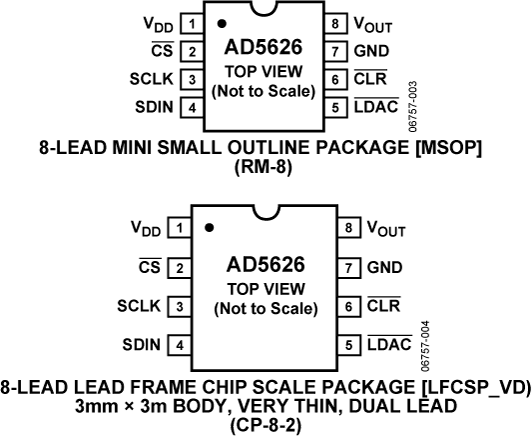

- 8ピンMSOPおよび8ピンLFCSPパッケージ
- 内部リファレンスによる完全な電圧出力
- 4.095Vフルスケールで1mV/ビット
- 5Vの単電源動作
- 外付け部品は不要
- 3線式シリアル・インターフェース、20MHzのデータ・ロード・レート
- 低消費電力：2.5mW
製品概要

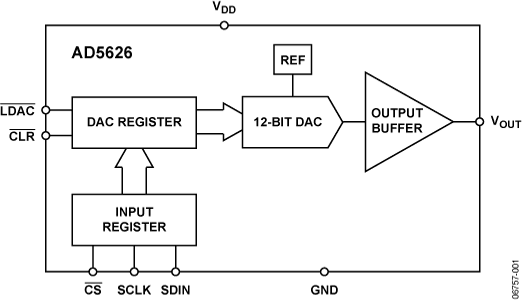

nanoDAC®ファミリーの1つであるAD5626は、全機能内蔵型のシリアル入力、12ビットの電圧出力D/Aコンバータ（DAC）で、5V単電源で動作するように設計されています。DAC、入力シフト・レジスタとラッチ、リファレンス、レールtoレール出力アンプを内蔵しています。AD5626モノリシックDACは、5V専用システムで低価格と使いやすさを実現します。AD5626のコーディングは、MSBファーストでロードされるバイナリーコードです。出力オペアンプは、両側レールまでスイングでき、ビット当たり1ミリボルトの分解能を実現するために0～4.095Vの範囲に設定されます。また、5mAのシンク電流とソース電流に対応できます。内部リファレンスはレーザー・トリミングされ、4.095Vの正確なフルスケール出力電圧を提供します。
シリアル・インターフェースは、データ入力（SDIN）、クロック（SCLK）、負荷ストローブ（LDAC@）を備えた高速3線式で、DSPとの互換性があります。複数のDACを接続するためのチップセレクト・ピンもあります。
CLR入力は、電源投入時またはユーザの指定によって、出力をゼロスケールに設定します。
AD5626は、拡張工業用温度範囲（－40～＋85℃）で仕様規定され、MSOPとLFCSPの表面実装パッケージで提供されます。
アプリケーション
- 携帯型計測器
- デジタル制御のキャリブレーション
- サーボ制御
- プロセス制御装置
- PCペリフェラル
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD5626BRMZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD5626BRMZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| ウェハ・ファブリケーション・データ |
