特長
- 8/10/12ビット・シングルDAC、2LSB INL

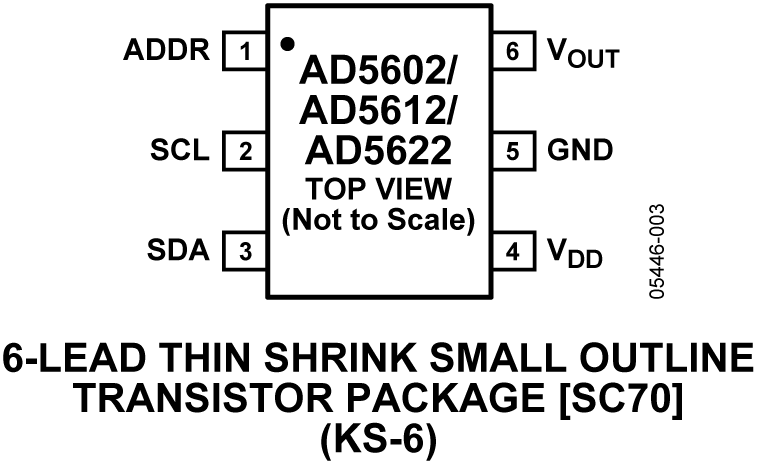

- 6ピンLFCSP＆SC70パッケージ
- マイクロパワー動作：最大100μA＠5V
- 3Vで150nA未満にパワーダウン
- 電源：2.7～5.5V
- 設計で単調性を保証
- 0Vへのパワーオン・リセット、ブラウンアウト検出
- 3つのパワーダウン機能
- I2C®準拠のシリアル・インターフェース対応：標準（100KHz）、高速（400KHz）、超高速（3.4MHz）モード
- 出力バッファ・アンプ内蔵で、レールtoレール動作可能
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

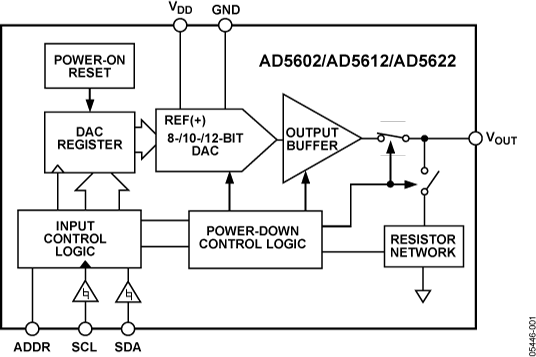

nanoDAC®ファミリーのAD5602/AD5612/AD5622は、8/10/12ビット・バッファ付きのシングル電圧出力のD/Aコンバータ（DAC）です。＋2.7～＋5.5Vの単電源で動作し、消費電流は100μA未満（5Vの場合）です。いずれも超小型のLFCSPとSC70パッケージを採用しています。各DACはオンチップの高精度出力アンプにより、レールtoレールの出力振幅を実現します。
AD5602/AD5612/AD5622は、標準（100KHz）、高速（400KHz）、超高速（3.4MHz）モードで動作する2線式I2C準拠シリアル・インターフェースを使用します。
AD5602/AD5612/AD5622のリファレンスは電源電圧を利用しているため、最大の出力ダイナミック・レンジが得られます。パワーオン・リセット回路を内蔵しており、パワーアップ時のDAC出力は0Vとなり、デバイスに有効な書込みが行われるまで維持します。パワーダウン機能によってデバイスの消費電流を3Vで150nA未満に低減することが可能で、パワーダウン・モード時にソフトウェアで出力負荷を選択できます。シリアル・インターフェースを介してパワーダウン・モードに入ります。本製品は通常動作での消費電力が低いため、携帯型のバッテリ駆動デバイスに最適です。消費電力は5Vで0.4mWです。
製品ハイライト- 6ピンのLFCSPとSC70パッケージを採用
- 最大100μAの消費電力、単電源動作。2.7～5.5Vの単電源で動作し、標準消費電流は3Vで0.2mW、5Vで0.4mWであるため、バッテリ駆動アプリケーションに最適です。
- オンチップ出力バッファ・アンプにより、0.5V/μsの標準スルーレートでレールtoレールのDAC出力振幅が可能です。
- 電源を利用するリファレンス
- 標準モード、高速モード、超高速モードのI2Cインターフェース
- 超低消費電力用に設計
- パワーダウン機能。パワーダウン時のDACの標準消費電流は3Vで150nA未満
- パワーオン・リセット時のブラウンアウト（電圧降下）の検出
- プロセス制御
- データ・アクイジション・システム
- 携帯型バッテリ駆動計測器
- デジタル・ゲイン／オフセット調整
- プログラマブル電圧／電流源
- プログラマブル減衰器
