AD5601

製造中

8ビットnanoDAC^®、2.7～5.5V、100µA未満、SPIインターフェース付き、LFCSPおよびSC70パッケージ

データシート (Rev. I)

製品セレクション・テーブル

製品モデル: 3
1Ku当たりの価格: 最低価格：$0.68

Viewing:

製品情報

6ピンSC70およびLFCSPパッケージを採用
マイクロパワー動作：100μA（max）（5Vの場合）
3Vで0.2μAまでパワーダウン（代表値）
2.7～5.5V電源
設計による単調増加性の保証
電圧低下の検出により0Vにパワーオン・リセット
3つのパワーダウン機能
シュミット・トリガー入力付きの低消費電力シリアル・インターフェース
レールtoレール動作の出力バッファ・アンプを内蔵

/SYNC 割り込み機能
わずかなゼロ・コード・エラー

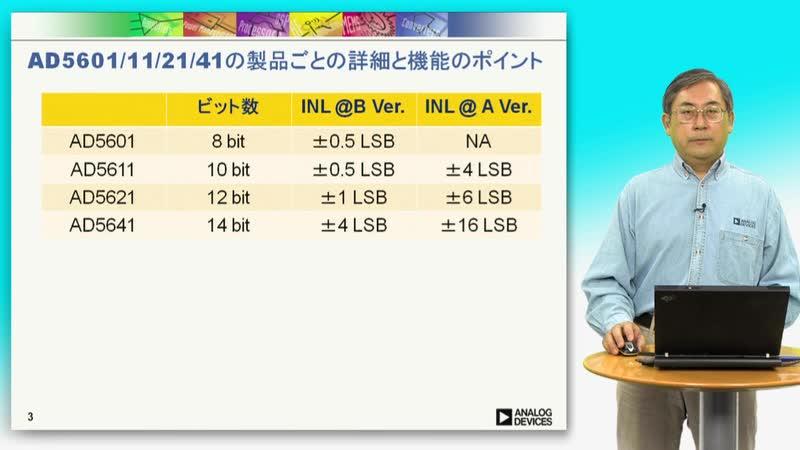

AD5601：バッファ付き8ビットDAC
AD5611：バッファ付き10ビットDAC

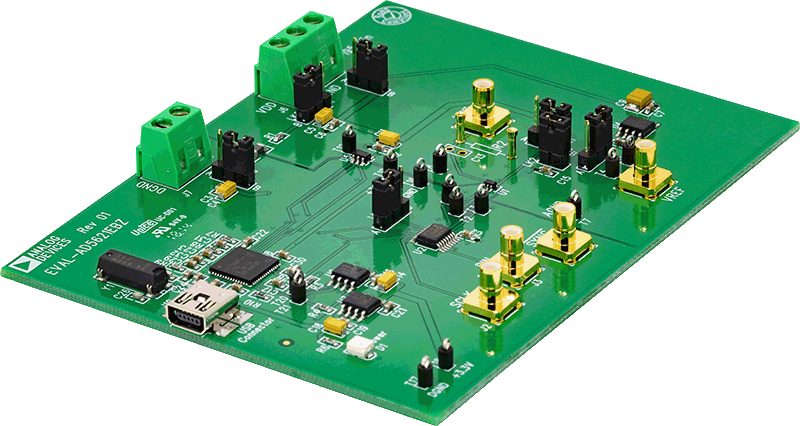

AD5621：バッファ付き12ビットDAC

AD5601 / AD5611 / AD5621は、nanoDAC^® ファミリーの製品で、8/10/12ビット・バッファ付きのシングル電圧出力のDAコンバータです。＋2.7～＋5.5Vの単電源で動作し、消費電流は75µA typ未満（5Vの場合）で、小型のLFCSP とSC70パッケージを採用しています。オンチップの高精度出力アンプにより、レールtoレールの出力振幅を実現します。AD5601/AD5611/AD5621 の汎用3線式シリアル・インターフェースは、最大30MHzのクロック・レートで動作し、SPI^®、QSPI^® 、MICROWIRE^®、DSPの各インターフェース規格と互換です。

AD5601/AD5611/AD5621のリファレンスは電源入力を利用しているため、広範な出力ダイナミック・レンジが得られます。パワーオン・リセット回路を内蔵しており、パワーアップ時にはDAC出力を0Vにして、デバイスに有効な書込みが行われるまでこれを維持します。

AD5601/AD5611/AD5621は、パワーダウン機能を備えており、デバイスの消費電流を3Vで0.2µA（typ）未満に低減します。パワーダウン・モード時には出力負荷をソフトウェアで選択できます。シリアル・インターフェースを介してパワーダウン・モードに移行します。

これらのデバイスは、通常動作での消費電力が小さいため、ポータブルなバッテリ駆動の装置に最適です。小型パッケージで低消費電力のこれらのnanoDACデバイスは、スペースに制約があり、電力の影響を受けやすいアプリケーションでバイアス電圧や制御電圧を生成するレベル設定条件に適しています。

製品のハイライト

6ピンLFCSPと6ピンSC70パッケージを採用
低消費電力、単電源動作。AD5601/ AD5611/AD5621 は2.7～5.5Vの単電源で動作し、最大消費電流は100µAであるため、バッテリ駆動アプリケーションに理想的です。
オンチップ出力バッファ・アンプにより、0.5V/µsの標準スルーレートでレールtoレールのDAC出力振幅が可能です。
電源を利用するリファレンス電圧
クロック速度が最大30MHzの高速シリアル・インターフェース。超低消費電力用に設計。インターフェースは書込みサイクル中にのみパワーアップ
パワーダウン機能。パワーダウン時のDACの標準消費電流は3Vで0.2µA。低電圧検出でパワーオン・リセットを実行

アプリケーション

電圧レベル設定
ポータブル・バッテリ駆動計測器
ゲインおよびオフセットのデジタル調整
プログラマブル電圧/電流源
プログラマブル減衰器

製品モデル: 3
1Ku当たりの価格: 最低価格：$0.68

ドキュメント

データシート 2

AD5601/AD5611/AD5621: 2.7 V to 5.5 V, <100 μA, 8-/10-/12-Bit nanoDAC, SPI Interface in LFCSP and SC70 Data Sheet (Rev.I) 11/18/2004

AD5601/AD5611/AD5621: SC70パッケージ採用の2.7V～5.5V、<100μA、8/10/12ビット nanoDAC、SPIインターフェース付き (Rev.D) 08/05/2009

技術記事 1

TNJ-016：10ビットのプチDACをRTLで動かしてみる（おまけソースつき） 12/01/2015

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
AD5601BCPZ-RL7	6-Lead LFCSP (3mm x 2mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
AD5601BKSZ-500RL7	6-Lead SC70	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
AD5601BKSZ-REEL7	6-Lead SC70	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

8 8, 2022 - 22_0192 Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
		PCN22_0192_Form Material_Report Detailed Change Description Qualification Results Summary
AD5601BCPZ-RL7	製造中
10 18, 2016 - 16_0036 Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products
		PCN16_0036_Form Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary Test Correlation Report
AD5601BCPZ-RL7	製造中
8 6, 2014 - 13_0223 Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China
		PCN13_0223_Form Material_Report Detailed Change Description Qualification Results Summary Test Correlation Report
AD5601BCPZ-RL7	製造中
2 8, 2010 - 04_0080 Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
		PCN04_0080_Form Material_Report Reliability Report Reliability Report
AD5601BKSZ-500RL7	製造中
AD5601BKSZ-REEL7	製造中
