製品概要

機能と利点

  • 高集積デバイス:
    32チャンネル、14ビットdenseDAC®で、高電圧出力のアンプを内蔵
  • 単調増加性を保証

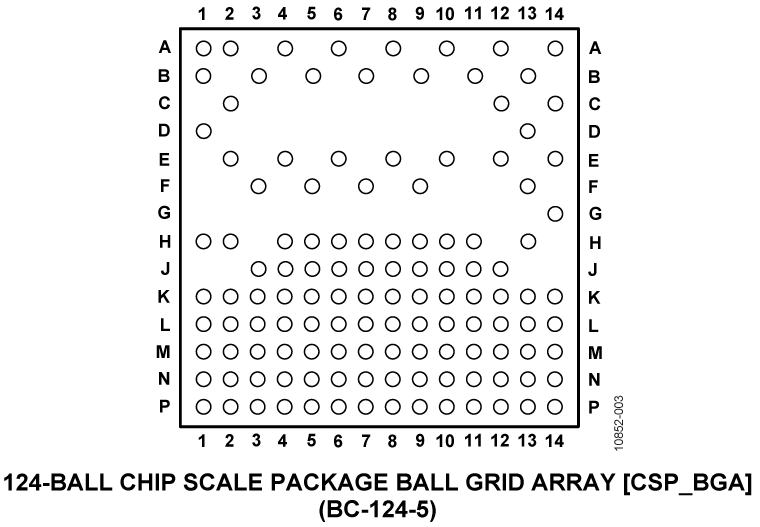

  • 15mm×15mmのCSP_BGAパッケージに収納
  • フルスケール出力電圧:
    リファレンス入力を介して50V~200Vでプログラマブル
  • 550μAの駆動能力
  • 温度モニタリング用のシリコン・ダイオードを内蔵
  • DSP / マイクロコントローラ互換のシリアル・インターフェース
  • 1.2MHzのチャンネル・アップデート・レート
  • 非同期のRESET融通性
  • 温度範囲:-10℃~+85℃

製品概要

AD5535Bは、32チャンネルの14ビットのdenseDAC®で、高電圧出力のアンプを内蔵しています。このデバイスは、オプティカル・マイクロ電子機械システムをターゲットとしています。DACの出力電圧範囲は、REF_INピン(R_SEL)を介してプログラムできます。出力範囲は、REF_IN=1Vで0V~50Vに、REF_IN=4Vで0V~200Vになります。各アンプは700μAの供給ができ、この値はオプティカルMEMAミラーの偏向および制御にとって理想的となっています。

選択されたD/Aコンバータ(DAC)レジスタは、3線インターフェースを介して書き込まれます。このシリアル・インターフェースは、最大30MHzのクロック・レートで動作し、DSPおよびマイクロコントローラのインターフェース規格と互換性を持っています。

このデバイスは、AVCC=4.75V~5.25V、DVCC=2.7V~5.25V、V=4.75V~5.25Vおよび最大2.25VまでのVPPで動作し、REF_INはAD5535B上の内部でバッファされており、安定したリファレンス源からドライブされる必要があります。

アプリケーション

  • オプティカル・マイクロ電子機械システム(MEMS)
  • オプティカル・クロスポイント・スイッチ
  • ピエゾ電子アクチエータを使ったマイクロ・ポジショニング・アプリケーション
  • 自動車テストおよび計測でのレベル設定

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

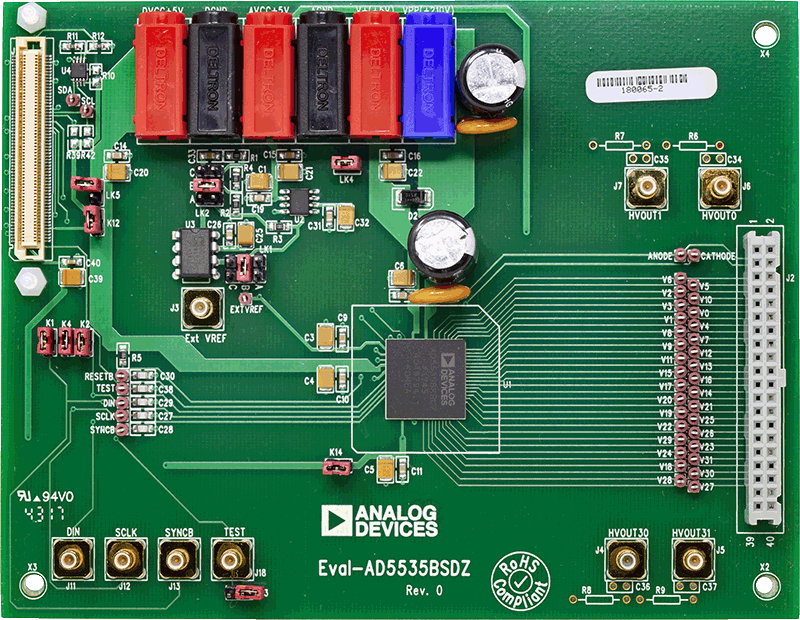

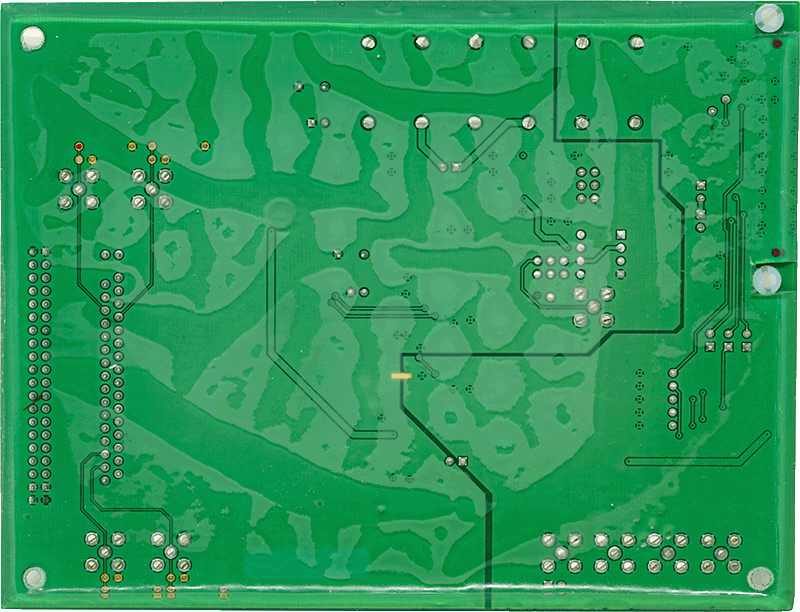

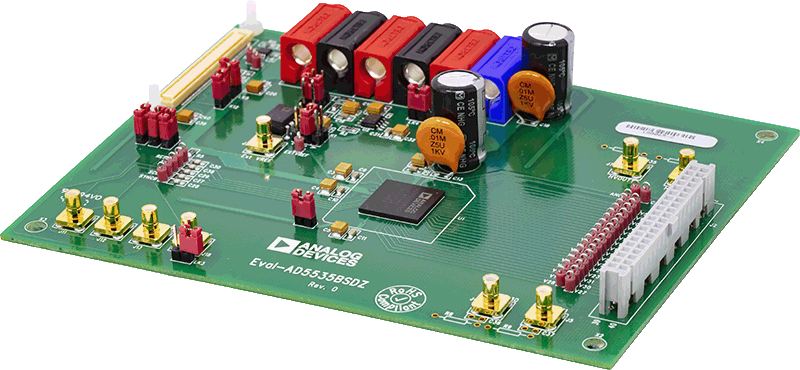

評価キット (1)
