製品概要

機能と利点

  • 14ビットの分解能と単調性
  • 単一端子で使用可能な電圧/電流出力
  • 電流出力範囲:0mA~24mA、±0.3%のFSR総合未調整誤差(最大)
  • 出力電圧範囲(トリミング):±10.5V、±0.3%のFSR総合未調整誤差
  • 出力電圧範囲(トリミングなし、オーバーレンジ):±12.6V(±10Vでの26%のオーバーレンジに相当)
  • オフセットとゲインをユーザ設定可能
  • リファレンス内蔵
  • 診断機能を内蔵
  • 温度範囲:-40°C~+105°C

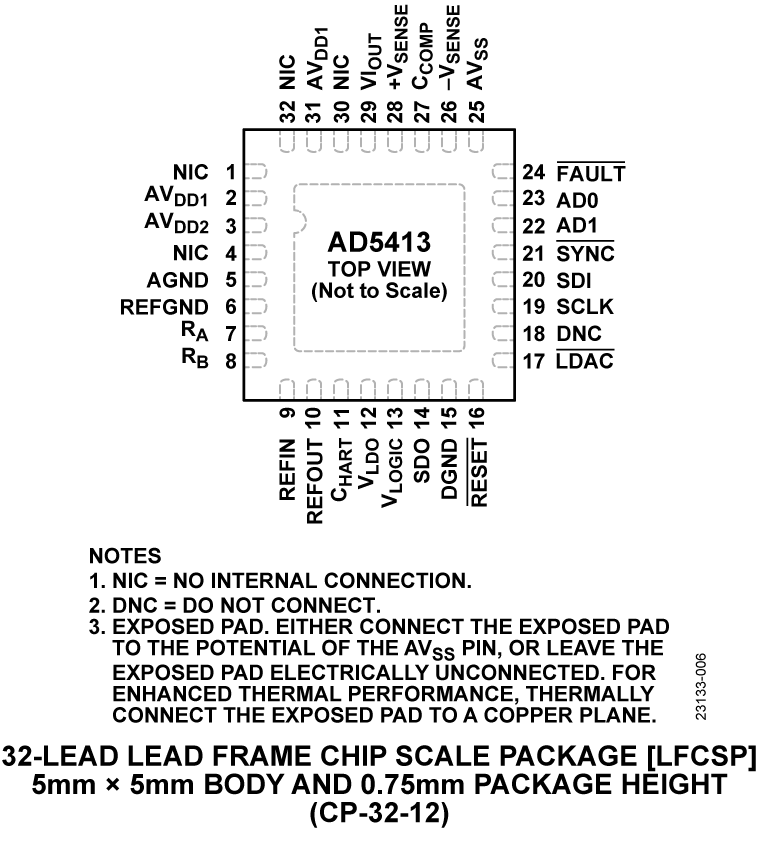

  • 32ピン、5mm × 5mm、LFCSP

製品概要

AD5413は、シングルチャンネルの14ビット電圧/電流出力D/Aコンバータ(DAC)で、電源範囲が最小−33V(AVSSピン)~最大+33V(AVDD1ピン)です。また、CHARTピンにより、ハイウェイ・アドレス可能リモート変換器(HART®)信号を電流出力にACカップリングできます。

AD5413は、多機能の4線式シリアル・ペリフェラル・インターフェース(SPI)を採用しています。このインターフェースは最大50MHzのクロック・レートで動作し、標準SPI、QSPI、MICROWIRE、デジタル・シグナル・プロセッサ(DSP)、およびマイクロコントローラ・インターフェース標準と互換性があります。SPIインターフェースには、オプションでSPI巡回冗長検査(CRC)を装備できます。AD5413には、同様のDACの以前のバージョンから改善された診断機能が実装されています。

アプリケーション

  • プロセス制御
  • アクチュエータ制御
  • チャンネル・アイソレーション・アナログ出力、プログラマブル・ロジック・コントローラ(PLC)、および分散型制御システム(DCS)アプリケーション
  • HARTネットワーク接続

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

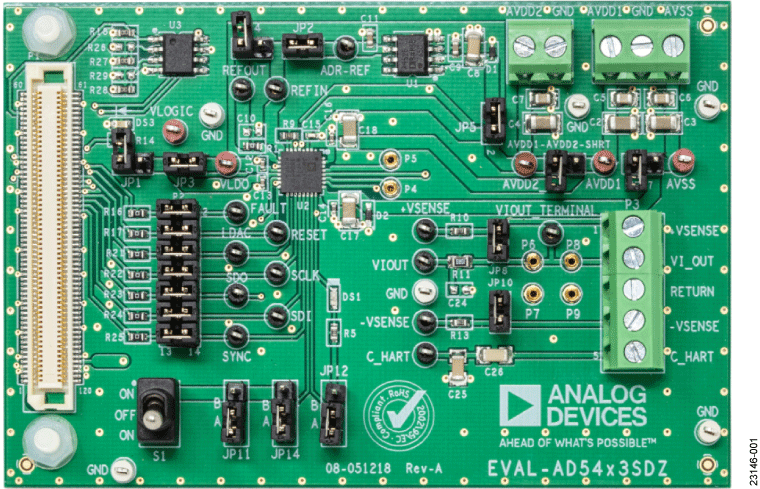

評価キット (1)
