AD5343

12ビットD/Aコンバータ、+2.5~+5.5V電源、230µA消費電流、バイト・ロード

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$7.06
機能
  • 20ピンTSSOPパッケージの単一12ビットDAC
  • 低消費電力:300μA@5V、230μA@3V
  • パワーダウン:200nA@5V、80nA@3V
  • モノトニシティ保証
  • パワーオン時ゼロVにリセット
  • ダブルバッファ入力ロジック
  • LDACピンでDAC出力を同時アップデート(アクティブ・ロー)
  • CLRピンで非同期にクリア機能(アクティブ・ロー)
  • 低消費パラレル・インタフェース
  • 温度範囲:-40~+105℃

製品概要
show more Icon
AD5332 / AD5333 / AD5342 / AD5343はデュアルの8ビット、10ビット、12ビットD/Aコンバータ(DAC)です。2.5~5.5Vの電圧範囲で動作し、3V電源時の消費電流をわずか230µAに抑え、さらに消費電流を80nAに低減するパワーダウン(PD)ピンを特長としています。また、出力を正と負の電源レールまで駆動できるオンチップの出力バッファがあります。さらにAD5333とAD5342では、バッファ付きまたはバッファなしの電圧リファレンス入力を選択できます。

製品のハイライト

  • 20ピンのTSSOPパッケージ
  • 低消費電力、2.5~5.5Vの単電源動作
  • 3V電源時で0.69mW、5V電源時で1.5mWの消費電力
  • 出力を正と負の電源レールまで駆動できるオンチップの出力バッファあり
  • 上位および下位バイト・ロードの8ビット・パラレル・インターフェース(HBENピンで制御)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$7.06

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5343BRUZ
  • HTML
  • HTML
AD5343BRUZ-REEL
  • HTML
  • HTML
AD5343BRUZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 5, 2021

- 21_0035

Amkor Philippines as an Alternate Site for TSSOP_4.4

AD5343BRUZ

製造中

AD5343BRUZ-REEL

製造中

AD5343BRUZ-REEL7

製造中

2 11, 2011

- 10_0005

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD5343BRUZ

製造中

AD5343BRUZ-REEL

製造中

AD5343BRUZ-REEL7

製造中

2 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 5, 2021

- 21_0035

arrow down

Amkor Philippines as an Alternate Site for TSSOP_4.4

AD5343BRUZ

製造中

AD5343BRUZ-REEL

製造中

AD5343BRUZ-REEL7

製造中

2 11, 2011

- 10_0005

arrow down

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD5343BRUZ

製造中

AD5343BRUZ-REEL

製造中

AD5343BRUZ-REEL7

製造中

2 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

評価用キット

評価用キット 1

reference details image

EVAL-AD5343

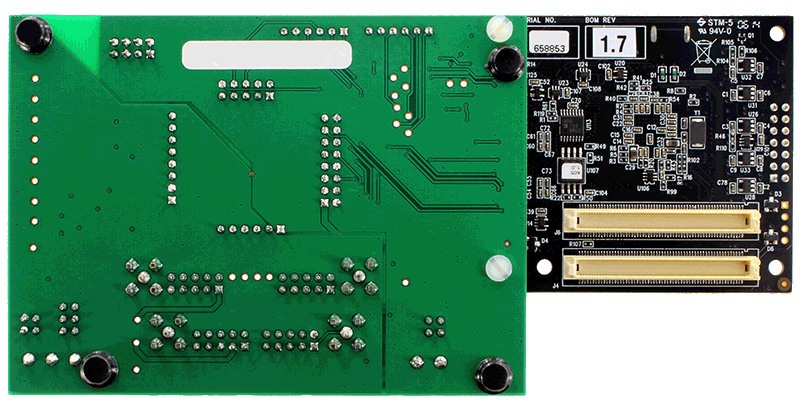

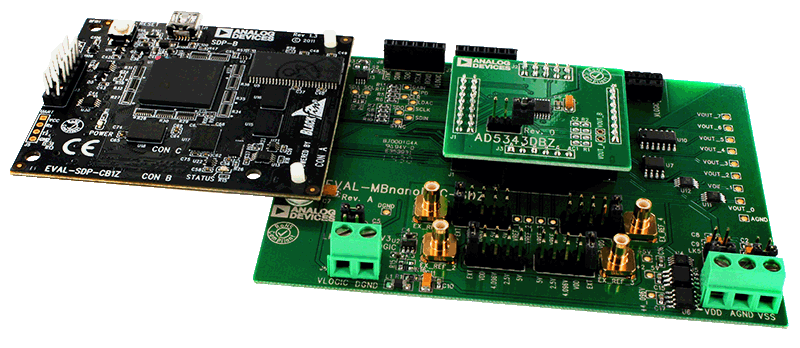

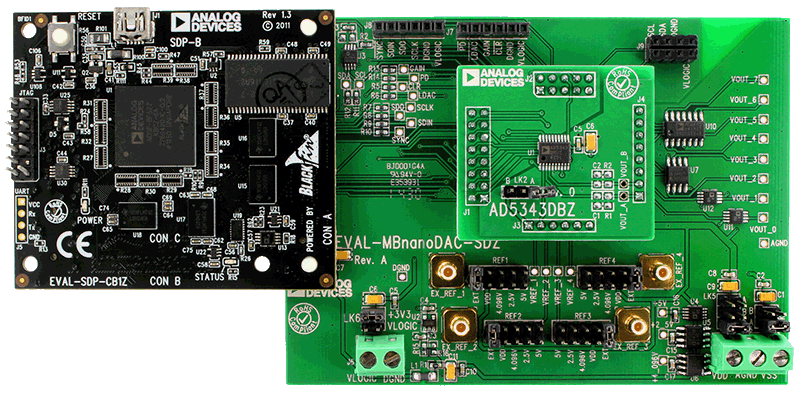

AD5343DBZ Evaluation Board
